Zitat von Daalba im Beitrag #241Dom, ich muss heut abend eh mal wieder mein 3D - Programm quälen, da nagel ich dir so nen Ding mit zusammen..
Wow, das wäre ja mal mega klasse. Wenn du dir schon die Mühe machst, es handelt sich um dieses Modell von Ziegler. Eigentlich weit verbreitet. Wenn du das gut hin bekommst kannst du es ja schön über Shapeways verkaufen. Findet bestimmt Absatz.
Zitat von Daalba im Beitrag #241Also, Mayrhofen wird echt ein Sahnestück, wenn du das bis zum Ende weiter so durch ziehst, Hut ab, mir fehlen echt die Worte :D
Danke dir Nun ja, es wäre blöd, jetzt an Qualität nach zu lassen. Den Bahnhof baut man nur einmal und da gibt man sich eben einmal richtig Mühe, dann schaut das auch nach was aus
Dann habe ich mich am ersten der drei Prellböcke versucht. Das Material ist schnell beschafft: Wie das Vorbild aus alten Schienenprofilen. Die muss man in kleine Fizzel-Stücke schneiden und dann verlöten. Naja, die ZB hätte es einem auch einfacher machen können Das ganze natürlich 6 x für drei Stück
Sieht aber schon mal ganz gut aus.
Danach folgt Revell Farbe.
Die Holzbohlen werden aus 4 mm Sperrholz gesägt und geschliffen.
Schließlich kann das Werk zusammen geklebt und mit Pulverfarbe gealtert werden.
Ein Vergleich.
Vorbild:
Modell:
Vielleicht etwas zu stark gealtert. Das Vorbild schaut gar nicht so verrottet aus. Die Zielscheibe (sieht doch irgendwie danach aus) wird auch noch folgen.
An anderer Stelle ging es auch noch weiter. Zum einen wurde die Ladestraße mit Pulverfarbe koloriert und der gelbe Begrenzungsstreifen aufgetragen. Ich habe mich für einen Buntstift entschieden, da der Streifen ohnehin schon sehr verblast ist. Was noch fehlt sind die diagonalen Striche die alle paar Meter auftauchen. Allerdings habe ich da noch keine gute Methode gefunden. Da muss erst mal eine gescheite Schablone her, so gefühlsmäßig schaut das aus wie Kraut und Rüben.
Hinten befindet sich ein Schotterhaufen, außerdem ist der Sprinter schon mal fest angeklebt und ebenfalls gealtert.
Ein PKW hat auch schon geparkt, dazu ein Mülleimer (die restlichen Container muss ich erst bestellen), dazu der (noch unpassende) Fahrradständer.
Vor dem Heizhaus habe ich mit schwarzer Pulverfarbe gesaut. Es schaut dort wirklich so dreckig aus.
die Drähte für einen Fahradständer zu biegen ist doch kein Problem, eine Biegeschablone. 3 Nägel in eine Holzplatte im entsprechenden Abstand und die Schablone ist fertig. Da kannst Du 100 gleiche Stücke biegen.
Auch die kleine Bastelei des Prellbocks hast du gut gemacht. Allerdings solltest du, wenn schon nach Vorbild, dir überlegen das Metall des Prellbocks nicht ganz so alt aussehen zu lassen, dafür aber die Holzbohlen noch entsprechend zu behandeln.
dein Bahnhof rückt jeden Tag etwas näher ans Original, sehr interessant, das mit zu verfolgen. Bzgl. Prellbock gebe ich Holger sehr recht, hast du auch schon selbst gut erkannt. Und das Stück Schnur und die Scheibe nicht vergessen ;-)
Danke für eure Tipps, Anmerkungen und lobenden Worte
Zitat von Schachtelbahner im Beitrag #245die Drähte für einen Fahradständer zu biegen ist doch kein Problem, eine Biegeschablone. 3 Nägel in eine Holzplatte im entsprechenden Abstand und die Schablone ist fertig. Da kannst Du 100 gleiche Stücke biegen.
Nun ja, bei der komplexen Form bezweifle ich dass 3 Nägel genügen. Aber probieren werde ich es wohl trotzdem müssen. Ich bezweifle eigentlich, dass 3D Druck so filigran drucken kann. Gerd hat mir ja einiges darüber erzählt und so manche Strukturen waren zu fein für 3D Druck und die können mit dem Fahrradständer sicherlich nicht mithalten. Trotzdem bin ich gespannt, was Michael für Ergebnisse erzielt.
Zitat von ductore im Beitrag #246Allerdings solltest du, wenn schon nach Vorbild, dir überlegen das Metall des Prellbocks nicht ganz so alt aussehen zu lassen, dafür aber die Holzbohlen noch entsprechend zu behandeln.
Äh, also die Holzbohlen sind eigentlich schon gealtert Sieht man das nicht? Ich hoffe doch Die Schienen werde ich nochmal neu anmalen, damit sie wieder sauber sind.
Zitat von pikoman im Beitrag #247Und das Stück Schnur und die Scheibe nicht vergessen ;-)
Stimmt, die Schnur! Könnte etwas problematisch werden. Aber in 2 Wochen fährt ein Kollege ins Tal, ich sag ihm einfach er soll sie abschneiden Scheibe kommt.
@Dan Ich glaube, er will sie abschneiden lassen, damit sein Modell ohne Schnur wieder vorbildgerecht ist... ;)
LG Bruchi alias Daniel.
arbeitet bei der Railmaint in Delitzsch und in der Freizeit versucht er sich an der heimischen CNC-Fräse zum Modellfliegen oder Eisenbahn spielen bleibt keine Zeit mehr übrig... derzeitiges Projekt im Job: Nachrüstung BMA/BBA an den C1 Fahrzeugen der Münchner U-Bahn
dein Mayrhofen wird ja immer besser. Ich bin schon sehr gespannt. Bzgl. der Fahrradständer und filigranität beim 3d-Druck - Das feinste was in FUD an freistehenden "Drähten" möglich ist wäre 0.8mm und das ist schon ganz schön massiv. Von daher wirst du mit einer Biegelehre und 0.5mm Draht wohl eher hinkommen.
Soweit ich das gesehen habe auf den Bildern handelt es sich ja um 180° Bögen mit einer unten längs laufenden Sproße vorne und hinten. Ich würde auf ein Brett eine Halbrund-Leiste aufkleben, welche dem Innenradius entspricht. Dann 0.6mm Löcher bohren für die Bügel, 0.5er Messingdrähte von oben einstecken, an die Form anpassen und unten mit Spannung umbiegen. Wenn alle Bügel drin sind einfach ein 0.6er oder 0.7er Draht vorne und hinten an alle Bügel anlöten. Danach die Drähte unten wieder aufbiegen, das ganze vorsichtig (!) nach oben abnehmen und dann mit einem watenfreien Seitenschneider die überstehenden Drähte abschneiden.
Fertsch :-)
PS.: mich würde ja immer noch Uderns reizen, aber ich habe doch schon sooo viele Projekte am Laufen :-(
Richtig, mit 3D druck dürfte das ganze zu klobig werden. So nen Ständer ist mit 2,5cm Rohr-Durchmesser angegeben, entspricht 0,29mm im Modell.. Und liegt damit weit unter dem druckbaren Maß :( Natürlich kann man es auch vergrößern, aber ob das dann noch zu Fahrrädern passt? Foto hab ich leider nicht zur Hand, Lappy steht zu Hause..
Schaut gut aus ABER: Die Fahrzeuge haben ja keine Kennzeichen!!! Oder nutzen die Bewohner des Zillertals etwa das Bahnhofsgelände von Mayrhofen um dort illegal ihre Altautos zu entsorgen? Jedenfalls gibt es hier gibt es einen Kennzeichengenerator für Österreichische Kennzeichen (der für deutsche ist ja im Autoforum ganz oben verlinkt).
Ja, ganz so einfach ist es nicht. Wenn du dir das Bild des Herstellers angeschaut hast, siehst du, dass das nicht nur ein 180° Bogen ist. Also es braucht da eine etwas aufwendigere Biegelehre. Allerdings halte ich es mittlerweile für nicht unmöglich.
@ Michael
Jep, auf dem Standpunkt bin ich auch. 3D Druck scheidet aus, es lebe das Messing löten...
@ Martin
Ruhig mein junger Padavan Kennzeichen folgen, bei den Bussen natürlich die des Originals. Vermute nur, dass ich auf einen neuen Drucker warten muss, mein bisheriger wird das nicht in der gewünschten Qualität liefern können.
Nun aber weiter mit dem Baubericht. Ein aktueller Bauzustand des dritten Segments...
Heute kam mal wieder eine Lieferung an. Zum einen die ersten drei Straßenleuchten.
Eine wandert sofort aufs dritte Segment. Wie man auch sieht, ist das kleine Eck begrast. Dort fehlt jetzt noch ein dichtes Buschwerk sowie ein Zaun.
Abgesehen vom Heizhaus ist alles fertig geschottert und ein Fahrtest ist ebenfalls unternommen worden. Alles funktioniert wieder. Nun fehlt nur noch ein Hauch Pulverfarbe.
Zwei der drei Prellböcke sind bereits verbaut. Beim anderen musste ich die Holzbohlen stärker altern, das Vorbild wollte es so... Der dritte Prellbock ist bereits in der Mache, allerdings fehlt ja hier noch das besondere Bauwerk, was ich noch schnitzen muss. Wie in der Kritik gewünscht habe ich die Schienenprofile nicht so stark gealtert und habe den ersten Prellbock nochmal übermalt.
Ich habe bereits begonnen das zweite Semgent zu schottern, einfach der Optik wegen. Da hier keine so umfangreichen Gipsarbeiten anstehen, kann das Gleis dann einfach abgedeckt werden, wenn später gegipst und geschliffen wird. Ansonsten ist es sehr ratsam, vor Schleifarbeiten keine Schotteraktionen durchzuführen.
Dann der Clou... Per Zufall entdeckte ich, dass Vollmer (Gott möge sie seelig haben) den Kohlebunker Mayrhofen in der Produktpalette hat.
Ohne nachzudenken gebaut, wird ja alles stimmen wenn es das Modell des Vorbilds ist. Ich dachte ich fall vom Stuhl, Gott sei Dank stand ich. Das Teil ist absolut zu groß! Ich habe keine Ahnung welcher Pfuscher das konstruiert hat, es hat jedenfalls von der Größe nichts mit dem Vorbild zu tun Nicht dass es unmöglich wäre den Bunker zu verkleinert (jedenfalls einfacher wie größer machen), aber es hält ja unnötig auf.

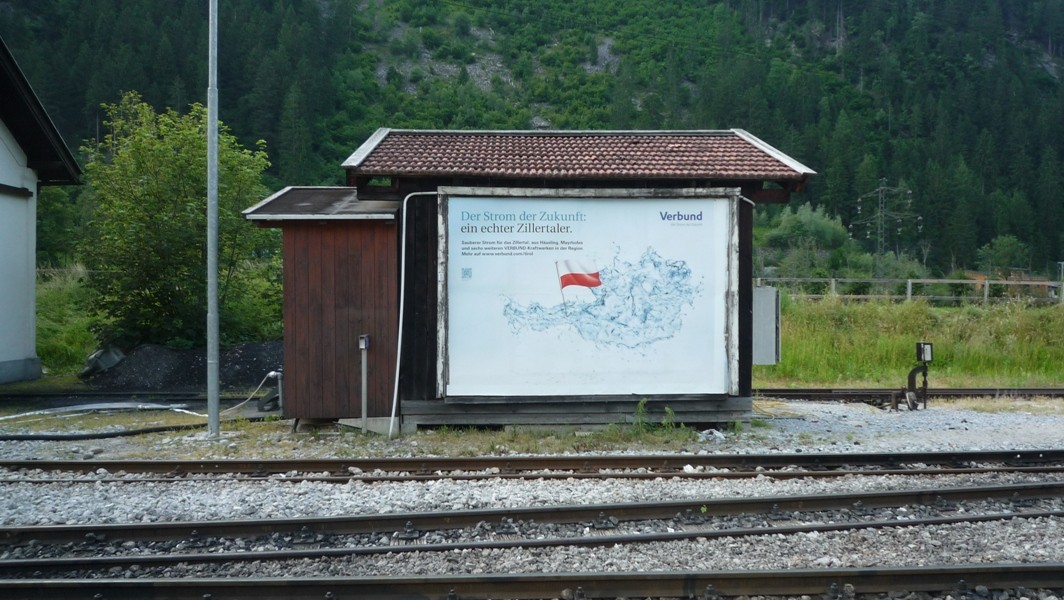

Hier sieht man mal, wie schmal das Vorbild eigentlich ist. Ansonsten ist das Vorbild aber gut getroffen, abgesehen davon dass die Maserung der Tür falsch ist. Das kleine Anbauhäusle kann man sich selber bauen.
ups, den Link habe ich wohl überlesen. Okay, in diesem Falle wird das schon etwas schwieriger.
Wie wäre es mit gefrästen Teilen aus 0.5mm MS-Blech. Wird dann zwar nicht rund, aber die Form würde passen? Schreib mir doch mal ne Mail. Du wolltest doch eh noch Bilder aus Mayrhofen in Auftrag geben. Nächsten Mittwoch fahren wir runter.
Hey Meister! Nix arbeitslos! Ich bin jeden Tag in der Firma. Das passiert alles nach dem Feierabend. Irgendwie muss ja Kohle in die Tasche, damit Mayrhofens Kohlebunker gefüllt werden kann.
Danke für dein Angebot Gerd. Das klingt sehr gut. Ich denke bei der filigranen Abmessung wäre es zu vernachlässigen, wenn der Fahrradständer nicht rund ist. Ich würde mal eine Skizze erstellen und dir schicken.
die Adresse hat sich nicht geändert. Aber AOL tut im Moment viel dafür die letzten verbliebenen Kunden zu vergraulen ;-) Ich konnte mich bisher noch nicht entscheiden zu welchem anderen Anbieter ich wechseln möchte.
Schick mir doch grade ne PM über's Forum. Die kommt auf jeden Fall an.
