heute war "Moba-basteln-im-vorbei-gehen" angesagt. Klingt komisch aber in der Tat habe ich mal 10 Minuten gebaut, dann was anderes getan, was nicht vermeidbar war, dann wieder 10 Minuten basteln usw.
Nicht optimal, aber dafür ist Bad Anspach schon wieder etwas weiter voran geschritten.

Als erstes muss natürlich die obligatorische Verkabelung sein, damit´s nachher auch fährt.

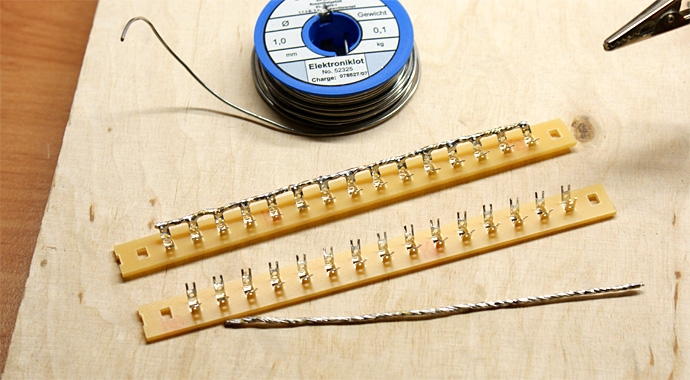

Also hieß es am Anfang einen Fahrstromverteiler zu bauen. Dafür habe ich eine Lotleiste auf 15 Lötpunkte gekürzt (12 errechnete Einspeisungen + etwas Reserve) und die eine Seite mit 1,5 mm² abisoliertem Kabel komplett verlötet. So schaut´s aus:

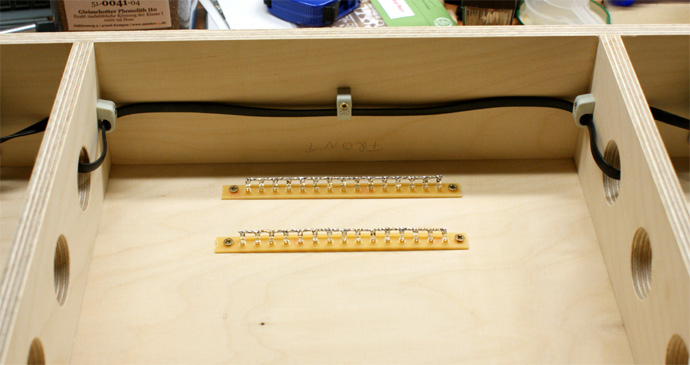

Mit einer zweiten Lötleiste dann das gleiche Spiel und den besten Platz im Modul gesucht, an der gedachten Frontseite zwischen den Spanten:

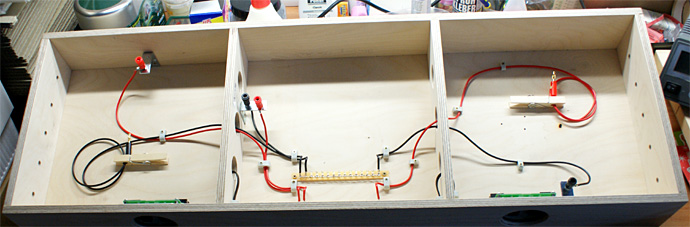

Dann ging die wilde Verkabelei los und das ist nur die Grundversorgung. Ihr seht, ich stehe weiterhin auf Nagelschellen als Kabelhalter, natürlich verschraubt, wie es sich gehört ;-)




Am Wochenende, so ist der Plan, soll die erste Weiche funktionieren und noch etwas Gleis seinen Platz gefunden haben. Na mal schauen ...

Schönes Wochenende für Alle!

Gruß
Alex für Bad Anspach

Marcel, die Buchsen in der Mitte sind sicher nicht für die Modulverbindung, die Buchsen links und rechts sind 15cm, das sollte reichen.

Oder sehe ich das falsch Alex?

Weitermachen, sieht sehr gut aus, wir haben heute auch viel geschafft!

Grüße

Micha

@ Marcel: die seitlichen Buchsen sind ca. 15cm vom Modulrand weg, das hat Micha richtig erkannt. Die mittleren Buchsen sind für den möglichen Booster-Anschluss gedacht.
Die Norm besagt übrigens, dass der Stecker max. 30cm über den Modulrand reichen sollte. Ich verbaue dies so immer. Lieber bissi länger, als zu kurz. Ich habe auch schon 10cm dazu gesehen, was ich nicht sinnvoll finde, da man immer mit einer Beinhalterung rechnen muss, da kommt man mit 10cm nicht weit.

@ Stefan: deine Großtaten kommen ja erst noch, wenn wir vom Untergrund zum Licht mit grün wechseln. Da lehne ich mich dann entspannt zurück

@ Michel: Tackerklammern sind mir zu umständlich und auch zu unflexibel. Im Moment verbaue ich kleine bis mittlere Nagelschellen. Sollte die Größe zu klein sein, dann wird diese gegen die nächst Größere getauscht.
Anderer Punkt: aus unerklärbaren Gründen habe ich davon noch massig vom Hausbau seid knapp 20 Jahren hier liegen, müssen mal weg, bevor sie schlecht werden ;-)

Übrigens: die Versorgung der 15er Module fehlt noch, da die Verschraubung noch nicht abschließend klar ist. Wird dann erledigt, wenn die Module eingetroffen sind.

Gruß
Alex

Hallo Stefan,

ich werd dich mal nicht für ein lackiertes Modul loben, da kommen noch genug andere Möglichkeiten.

Zitat

---

Gepostet von Andreas T
Also Tackerklammern können die Isolierung beschädigen. Für mich ein NOGO. Ich nehme kleine Ösen zum Einschrauben und befestige die Kabel daran mit Kabelbindern.

Grüße

Andreas

---

Hallo Andreas, also ich habe da keine Probleme, ich tackere erst, und dann führe ich die Kabel durch, da habe ich noch nie Probleme gehabt. Wenn es dann mehr Kabel werden, dann führe ich einen Kabelbinder durch die Tackeröser, das geht auch sehr gut.

Aber letzten Endes gibt es da viele Möglichkeiten, ich finde jedenfalls saubere Kabelage immer gut, und das ist sie bei Alex!

Also, sehr schön, und bitte in so kurzen Abständen weiterberichten.

Grüße

Micha

@ Stefan: das gefällt. Bald tauschen wir die Module und dann darfst du dich weiter austoben ;-)

Apropos austoben: da ich morgen wahrscheinlich nicht zum bauen kommen werde, musste also heute unbedingt noch die erste Weiche mit funktionierendem Antrieb geschafft werden.

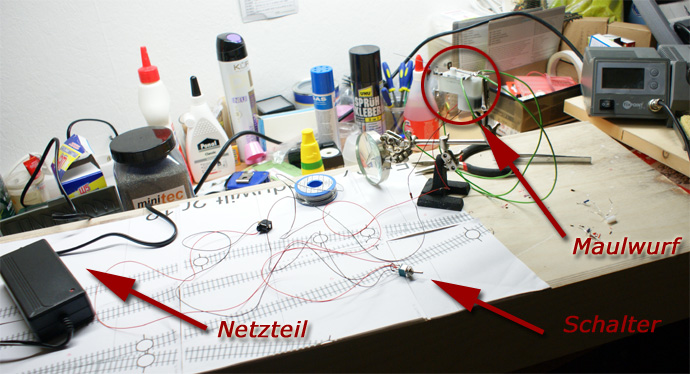

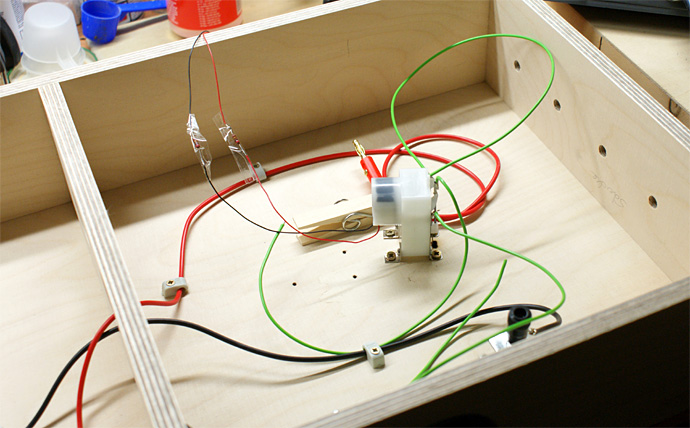

Los ging es mit einem provisorischem Aufbau der späteren Schaltung, wobei das Beleuchtungszeug keine Berücksichtigung fand:

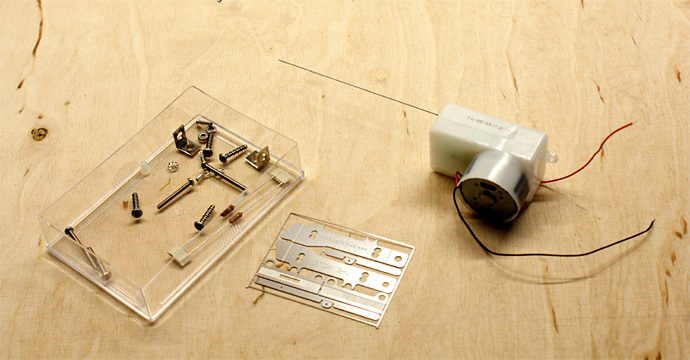

Dann hieß es einen Maulwurf zusammen zu setzen. Man darf sich von den Teilen nicht abschrecken lassen. Beim ersten Mal dauert es schon mal ein Stündchen, bis man das System durchschaut hat, die weiteren sind in weniger als 20 Minuten zusammen gebaut (inkl. Lötarbeiten!):

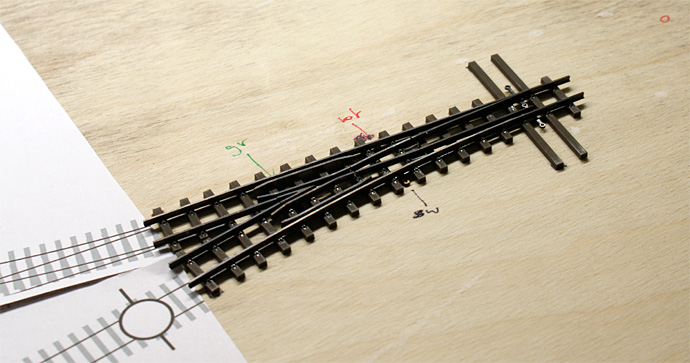

So, die erste Weiche ist fest geklebt, damit sich nichts mehr verschieben und die Position des Maulwurfs Untertage angezeichnet werden kann:




Hier der Maulwurf in Position, bereits fertig verschraubt:



Der Maulwurf und die Weiche sind noch nicht mit dem Fahrstrom verbunden, das mache ich dann die Tage, wenn weitere Gleise verlegt sind.
Bis dahin muss ich mir auch noch einen neuen Vorwiderstand austüfteln, denn die mitgelieferten 300 Ohm sind an 12V zu klein dimensioniert (umstellen der Weiche in weniger als einer Sekunde, ist mir bissi zu schnell).

Bis demnächst,
Alex für Bad Anspach

Hi Dom,

na klar habe ich so ein Mini-Heißluftgerät. Und natürlich bleibt das nicht so, wo denkst du hin? Bin doch kein Pfuscher
Aber wie schon geschrieben, ist das ein Testaufbau, da muss das so aussehen.

Ich werde berichten, ob das mit dem "R" was gebracht hat.
An eine Servoleistung will ich auch gar nicht heran, sonst hätte ich ja einen verbauen können. Aber bissi näher ran darf schon sein ;-)

Gruß
Alex

Filmchen? Na ich bin gespannt ;-)

Die letzten Tage hat sich leider nicht viel getan. Zu allem Überfluss ist mir noch meine Lötstation abgeraucht, so dass ich im Moment nicht groß was machen kann. Ersatzteile sind aber schon bestellt.

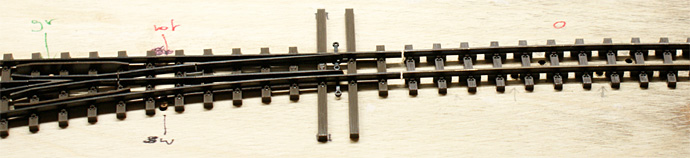

Noch ein kurzer Zwischenstand, wie es aktuell ausschaut.

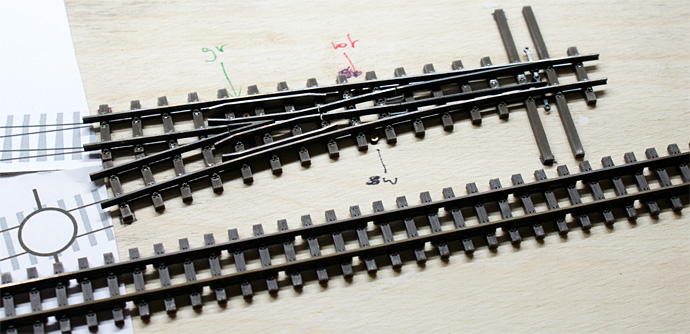

Wie hier gut zu sehen ist, harmonieren die Schwellenabstände der Weiche nicht sonderlich mit denen von Tillig.

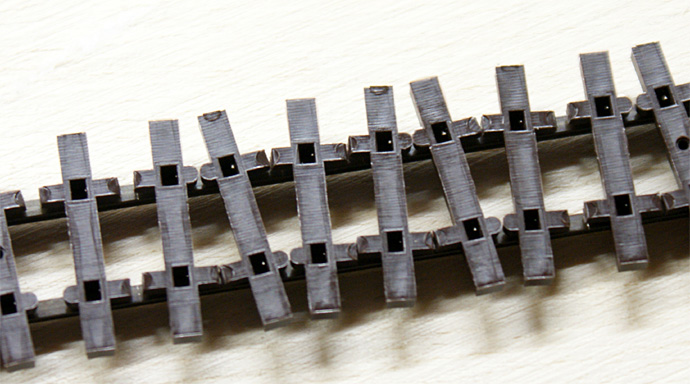

Also heißt es nun erstmal, alle Schwellenstege durchtrennen:

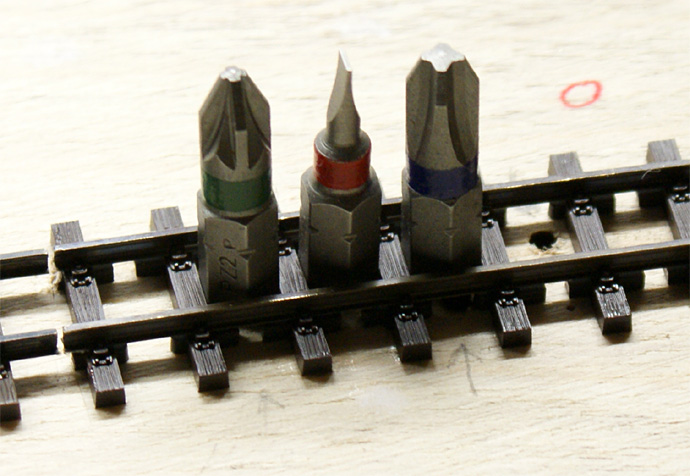

Stefan und ich haben lange überlegt, wie man eine einfache Schablone erstellen kann, um die Schwellenlage gut und einfach im korrekten Maß hinzubekommen. Bei Lego waren wir auch ;-), jedoch sind dort 6 mm eher unüblich.
Hier meine aktuelle Lösung, die eigentlich ganz praktisch ist und ich habe davon minimum 30 Stück:




Stefan, was sachste zu den Abständen? Ich finde, es harmoniert gut mit denen der Weiche.




So, weiter dann in Kürze, wenn die Lötstation wieder arbeitet.

Alex für Bad Anspach
