Auf die Nonsens-Idee bin ich mal gespannt ... ich weiß ja auch nix. Mal unter uns, unser Wunsch-EG sollte locker dorthin passen, aber das bequatschen wir die Tage.
gestern war endlich mal wieder etwas Zeit, die letzten Arbeiten am Modul Untertage auszuführen. So weit ist alles verkabelt, lediglich die Verbindung zum 2. Bahnhofmodul ist noch nicht befestigt, das kommt später dran.

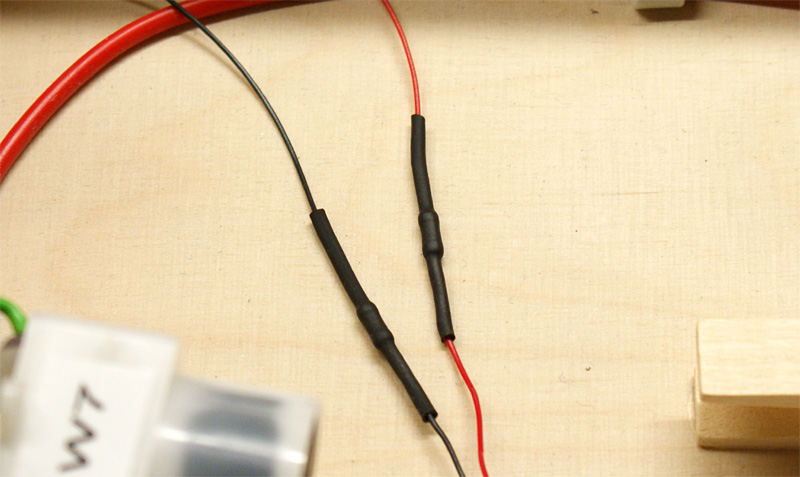

Hier erstmal extra für Dom als Beweis, dass doch nicht gepfuscht wird :-) Die Widerstände zu den Kabelverbindungen für die Maulwürfe wurden ordnungsgemäß mit Schrumpfschlauch versehen.

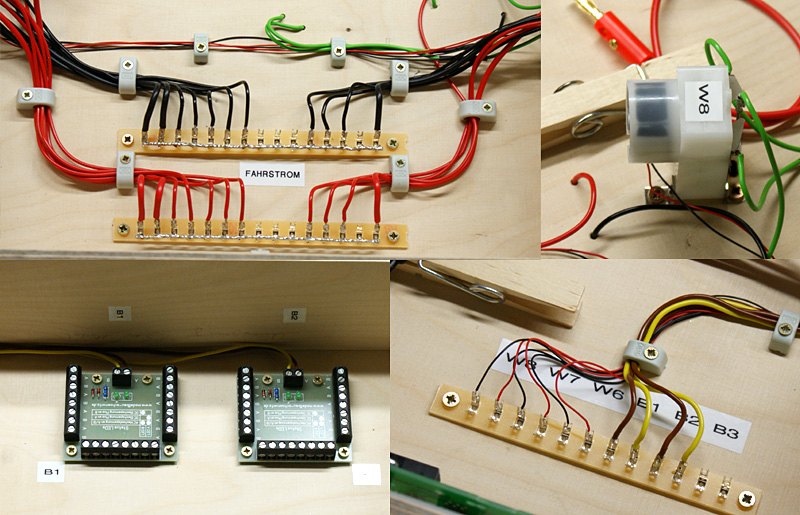

Nebenher wurden noch die Verteiler der späteren Beleuchtung zusammen gelötet und verbaut. Damit man hinterher auch noch halbwegs den Durchblick behält, wurden die Hauptkomponenten noch ordentlich beschriftet.

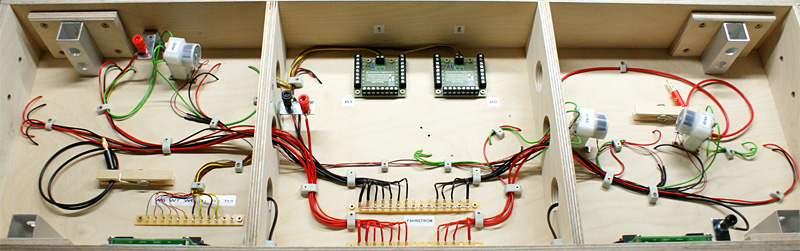

So sieht es nun abschließend aus, ganz schön voll geworden. Und das für´n bissi Gleis und drei Weichen ...

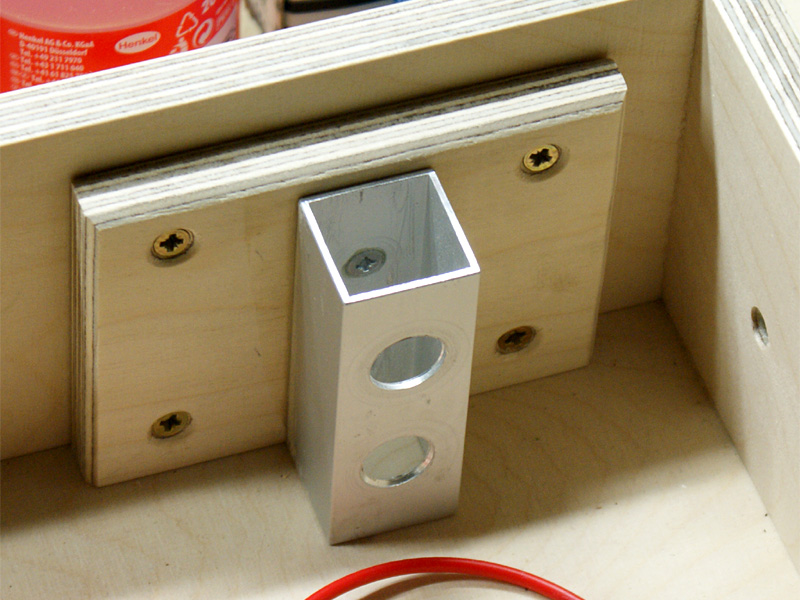

Ein Bild von den Beinhaltern möchte ich euch auch nicht vorenthalten, die natürlich irgendwo mittendrin auch noch ihren Platz gefunden haben.
Jetzt am Wochenende werde ich auch die kleine Dampflok mit einigen Rangierarbeiten beauftragen, um die letzten Tests positiv abschließen zu können.
Anfang nächster Woche übergebe ich dann an Stefan und am kommenden Wochenende steht endlich mal wieder gemeinames basteln inklusive Gast-Bastler an - ich freue mich schon sehr darauf. Wir werden berichten.
Gruß und allen ein schönes Wochenende wünscht Alex für Bad Anspach
die Holz-Alu-Beinhalter sind handmade bei Kurt2. Sie sind super geworden, finde ich auch. Die Beine sehen nicht minder gut aus, habe ein Foto leider vergessen
Ja genau, Micha. Es sind diese Vierkanthölzer mit Alu-Steckverbindung, analog zu den Beinhaltern. Eine Spezialanfertigung nach unseren Wünschen. Ich denke eher nicht, dass er in Serie gehen wird. Im Moment ist er glaube ich recht froh, dass er keine weiteren machen muss.
da kann ich trotz einem kleinen Kurzschluß doch stolz auf meinen Baupartner sein, gelle?!
Ich hatte ursprünglich die Idee, die Kabel mit Plastik-Spiralbindungen von Broschüren als Kabelbefestigung zu nutzen.
Alex, den Vorschlag können wir verwerfen, oder?
Jedenfalls finde ich die verschraubten Kabelhalter solide und überschaubar. Da finde sogar ich mich zurecht!!
Etwas überrascht war ich von den vielen Kabel. Am kommenden Modul werden es noch deutlich mehr werden, da mehr Weichen und Stellpult. Na, ich bin mal auf Weiteres gespannt.
@ all: der Kurzschluss ist beseitigt und es lag tatsächlich nicht an der Verkabelung. Ein kleiner dummer Denkfehler war schuld. Habe gestern den ganzen Abend gemessen und geknobelt, nix. Dann gegen 1 Uhr heute Morgen etwas frustriert ins Bett, noch bissi vor mich hingegrübelt und siehe da, die Erleuchtung! Also wieder aufgestanden, getestet und voila, Kurzschluss weg ;-) Ich sage lieber nicht, was ich da "gepfuscht" habe, einfach zu peinlich ... Auf den Bildern von Untertage ist es sichtbar, na wer findet den Fehler?
@ Stefan: die Spiralbindungen packe mal noch nicht so weit weg, kannst du am WE bitte mitbringen. So viel mehr Kabel werden es auf den zweiten Modul sicher nicht. Die Grundversorgung ist die Gleiche, nur ein paar Kabel mehr für die 2 Zusätzlichen Weichen. Es wird lediglich etwas enger zugehen, aber das sollte passen.
lass mich raten, du hattest die Stecker in die Buchse gesteckt damit die nicht im Weg rum liegt/hängt, mach dir nix draus ist uns allen sicher auch schon passiert, also mir schon
Marcel meinte, dass du den Bananenstecker am Ende des Moduls in die Buchse gesteckt hast, damit der nicht im Weg rumbaumelt. Aber wie ich sehe hast du ja schon Wäscheklammern angebracht und der Stecker ist dort festgemacht. Also kann es daran nicht liegen. Der Lösungsansatz von Micha ist gut. Daran müsste es liegen.
ich würde schätzen, dass die beiden Buchsen (rot und schwarz) mittig im Kasten kurzgeschlossen sind, da sie am selben Winkel angebracht sind, der gleichzeitig eine Verbindung zwischen ihnen herstellt.
H0-Modellbahnforum.de - das Forum mit der Forumbahn!
»
Modellbahn - Planung, Bau und Betrieb
»
Die Forumbahn
»
Durchgangsbahnhof H0e - Bad Anspach
09.03.2013 05:39 (zuletzt bearbeitet: 01.10.2014 16:26)
Thema drucken
Antworten
Erschreckend wieviele Kabel sich da rumtreiben. Deine Beinhalter: Alu Vierkant Selbstbau?
