@ Kurt: dies sind Duo-LEDs rot/grün. Man kann auch orange draus machen, wenn man beide Pins gleichzeitig ansteuert.
@ Andreas: guter Punkt mit Bedienung von nur einer Seite. Der Plan war am Anfang auch so, habe ich aber aus zwei Gründen wieder verworfen: a) das Stellpult kann auf die Seite gedreht werden, wo auch gestellt werden soll, da es völlig flexibel einsetzbar ist. b) ein gleichzeitiges Steuern von 2 Seiten ist nicht nur doppelt Material, sondern verlangt auch eine ausgeklügelte Verkabelung mit diversen Sicherungsmechanismen. Habe ich keine Lust drauf, da bin ich ehrlich ;-)
Zu der "warum nicht extern" Thematik, bin ich schon weiter vorne in diesem thread eingegangen.
Ich meine Du hättest etwas von in die Modulwand einlassen geschrieben. Und damit wäre das Stellpult ja fest auf einer Seite. Auf keinen Fall meinte ich, das die Elektronik doppelt, also pro Seite vorhanden sein soll. Das ist zu viel des Guten. Ich dachte halt an einen Pult der je nach Bedarf mal auf der einen oder auf der anderen Seite angeschraubt oder wie auch immer befestigt wird und die Elektronik wird dann einfach nur eingestöpselt, aber ich denke genau dies sagt Punkt a) in Deinem Beitrag aus. Also weitermachen, ich freue mich schon auf das Ergebnis.
ZitatGepostet von Andreas T ... Also weitermachen, ich freue mich schon auf das Ergebnis.
Grüße Andreas
Jawohl, Sir! Wird gemacht ;-)
ZitatGepostet von Schachtelbahner Hi Alex,
das weiß ich, nur die sind Rechteckig und noch 10 mm, solche habe ich noch nicht gefunden.
Nee, jibbet auch nicht. Sind 5x2 mm LED. Das was du leuchten siehst, ist spezielles Plexiglas. Noch nicht der Weisheit letzter Schluss, aber kurz davor! Die Testphase neigt sich dem Ende. Muss auch, der Bf soll bei Dom ja fahrfertig sein!
Und los geht`s mit Bad Anspach. Alex war nicht untätig und hat Elektro- sowie Gleismaterial bestellt. Außerdem ist er schon fleißig am planen und umsetzten des Stellpults. Eine kleine Lichtvorführung konnte ich sehen - wirklich durchdacht und spannend, aber dazu ein ander mal mehr ...
Viel haben wir heute nicht geschafft. Lediglich Franks Gleisplan wurde ausgeschnippelt und aufgeklebt.
Man kann nun schön erkennen was die beiden Hauptmodule so an Gleisfigur bekommen.
Ziel ist es bei Dominik im April fahrbereit aufzutauchen. Damit wir dies auch schaffen waren reichlich Beratungs- und Planungsgespräche nötig. Die Aufgabenteilung ist nun klar, wobei auf Alex so einiges an Elektroarbeit zu kommt.
Anders wie bei der Taunuskurve werden wir nicht nur gemeinsame Bastelstündchen abhalten, sondern auch einzel Arbeiten ausführen, damit der DBF kein Jahrhundertbauwerk wird.
Fazit: Man sieht nicht viel, aber es tut sich schon so einiges.
und ich dachte schon ihr habt das basteltreffen sausen lassen sagt mal, werden die Anschlüsse auch bei Dom. schon einsatzbereit sein, denn Micha hat da bei der Raumplanung schon was angebaut
@Marcel Danke für die Info! Ob wir die Anschlüsse noch schaffen ist fraglich, werde aber drüben noch was posten.
@Jörg Frank hat uns den GP in DIN A4 angelegt. Man muss nur aufpassen, dass der Drucker keine Skalierungen vornimmt, sonst stimmts hinten und vorne nicht. Es sind also 18 ausgedruckte DIN A4 Seiten. Die Ränder haben wir abgeschnitten, nach vier-Augen-Prinzip gemessen und dann erst aufgeklebt. Geht wunderbar dank Franks guter Planung!
das sieht doch schon ganz wunderprächtig aus. Man kann sich so einigermaßen vorstellen, wie das aussehen könnte. Gleisplan wollte ich auch erst in 1:1 ausdrucken, aber AutoCAD hat das irgendwie nicht gerafft mehrere Seiten zu drucken und irgendwie waren mir dann die 50 Seiten, oder wie viel das auch gewesen wären, etwas zu viel. So werde ich halt mit Messen auskommen müssen.
Hach, ich freue mich schon richtig auf April. Sollte alles klappen werden wir ja 3 Bahnhöfe + FY haben, super
danke an dich, Stefan, für den entgültigen Startbeitrag zu Bad Anspach Man glaubt gar nicht, an was man alles so denken muss, wenn man so ein Projekt angeht. Und da wir beide so sorgfältige Planer sind, sind fast 5 Stunden nur mit viel Theorie und bissi schnippeln und kleben drauf gegangen. Und wie immer Kaffee, Kuchen und ein paar lecker Kippchen, aber das ist ja bekannt
Dafür kann es nun endlich losgehen und die kommenden Wochen gibts sicher massig Bauberichte, so viel kann man - denke ich - versprechen.
es freut mich, dass der Bahnhof so rasch Formen annimmt. Da das Konzept überzeugend ist dürfte der Bau jetzt auch ohne größere Problem von statten gehen (... vor allem von zwei so Profis wie Euch!).
Mit großem Interesse werde ich die weiteren Bauberichte und dann die Probefahrten verfolgen.
Eigentlich sollten schon ein paar Gleise und Weichen verlegt sein, doch Alex hat sich ein schönes Maschinchen zugelegt (auchhabenwill):
Dieses tolle Gerät erledigt wunderbare Fräsarbeiten. Da dabei auch einiges an Dreck ensteht und die Weichen unnötig verdreckt würden, haben wir umdisponiert und Fräsarbeiten für die LN-Buchsen und Stellpult erledigt. Ein kleiner Crashkurs und schon konnte an einem Stück Holz geprobt werden:
Für jede Modulseite sind jeweils links und rechts Aussparungen für je zwei LN-Buchsen vorgesehen:
Alex voll im Einsatz, als er mit einem speziellen Fräskopf die Ausschnitte entgratet:
Den Führerschein für das Gerät hat er mit bravour bestanden. Das Resultat sind pikobello entgratete Löscher:
Die Löcher haben wir mit einem Lochkreissägeblatt ausgeschnitten, die Fräse erledigte den Rest. Der große Ausschnitt ist für das Stellpult vorgesehen:
Stolz blickten also zwei Bürohengste auf ihre Hobbyschreinerkünste:
Geiles Maschinchen!
Irgendwo dazwischen gab es Käffchen und lecker Kuchen ... ein Ritual. Jetzt werden wir die Module lackieren und dann gehts mit dem Oberbau und der Elektrik los. Arbeitsteilung ist angesagt, damit wir rechtzeitig bei Doms FB-Party fahrbereit sind.
Uns steht noch viel bevor.
@ Alex Farbe hab ich vergessen. Hol ich am Mo im Baumarkt - muß eh was holen.
Wow, heißes Teil hat Alex da. Habt ihr auf jeden Fall wieder sauber hinbekommen. Habt ihr dann vor die Großen Fremo Dosen einzubauen? Weil ich z.B. habe ja nur die Y-Verteiler in die Platte eingelassen, dazu genügt ja ein kleines Kästchen von etwa 2x3 cm.
ZitatGepostet von Dominik B Habt ihr dann vor die Großen Fremo Dosen einzubauen?
Juupp!! Jetzt ist es zu spät, die Löcher sind gebohrt und die Dosen bereits vorrätig. Jedenfalls kann man mit etwas dickeren Fingern bequem ein- und ausstöpseln, so zumindest die heutige Probe.
danke sehr für den schnellen Bau-Bericht Du hast noch die 23 Kippchen vergessen, die wir geraucht haben. Deshalb sind wir ja auch nicht die schnellsten
Nachdem jetzt die schmutzigen Arbeiten getan sind, geht es sicher auch zügiger voran, denke ich.
Ich bin stolz auf uns, denn für Fräsanfänger sieht das prima aus!
da ich ja versprochen habe, dass wir jetzt bissi an Geschwindigkeit zulegen werden, müssen nun auch Taten folgen. Manchmal nicht einfach, aber heute hatte ich mal ein Stündchen Zeit:

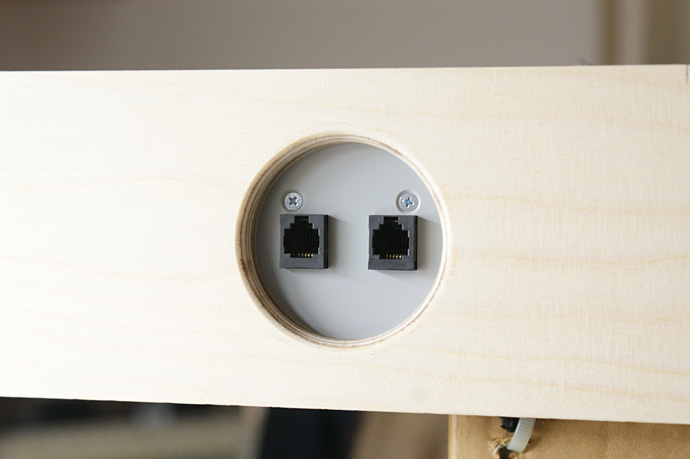

Sinn der gebohrten/gefrästen Löcher sind ja der Einbau der LN-Panels und voila, hier sind sie:
Die zwei Schrauben stören mir persönlich den guten Gesamteindruck, aber es gibt sicher Schlimmeres ...

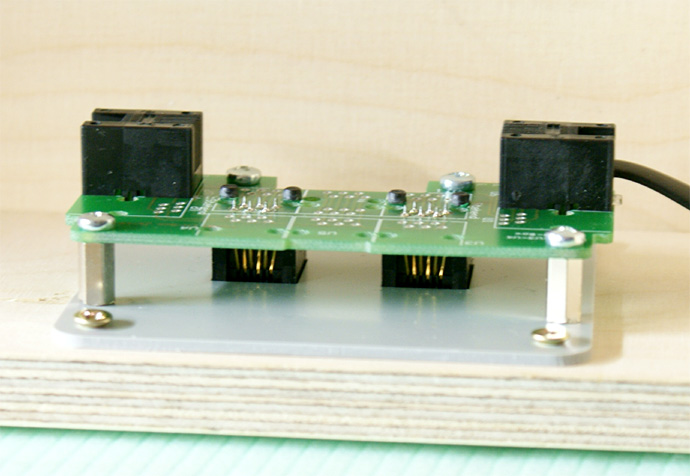

Verbaut wurden die Fremo-Panels von H0fine, je zwei Stück pro Bahnhofsmodul. Echt coole Teile und schnell zusammen gebaut und gelötet:

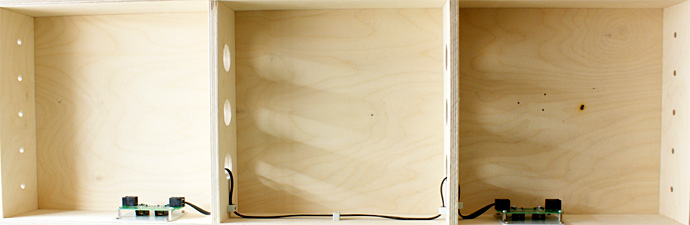

Und hier der aktuelle Modulstand, die LNs sind fertig verkabelt - ein guter Anfang:
Dann erreichte mich heute die schöne Botschaft, dass alle Teile des Bedienpultes endlich fertig gefräst sind und sich bereits auf dem Postweg befinden. Puuhh, das heißt bald diverse Nachtschichten, aber da habe ich super viel Lust drauf.
was so ein richtiges Spielzeug doch für Spaß machen kann. Eure Arbeit sieht super aus, und davon das ihr das Maschinchen das erste mal benutzt habt ist hier nichts zu sehen. In der Ruhe liegt eben die Kraft.
Boaaaaaah, wie sauber das aussieht. Da trau ich mich gar nix abschrauben wenn ich lackiere.
Haltet mich für verrückt: Ich hab ja eines der beiden Module bei mir = Arbeitsteilung. Ich gehe nicht in den Keller zum lachen, sondern zum staunen. Die Fräsarbeiten sehen einfach nur klasse aus.
