ich habe einen Weichenantrieb von mtb (MP5) und eine Weiche von Roco (42441). Der beim Antrieb beiliegende Stelldraht passt leider nicht in die Stellschwelle der Weiche und erscheint auch nicht optimal geeignet, da er sehr starr ist. Leider finde ich in der Anleitung vom Weichenantrieb keine Angabe, welche Stelldrahtdurchmesser aufgenommen werden können. Hier benötige ich nun etwas Hilfe.
Welchen Stelldrahtdurchmesser sollte ich nehmen und welche Bezeichnung sollte das Material haben (Stahl ist ja nicht gleich Stahl)?
Ich bin in der nächsten Woche in Flörsheim am Main. Würde ich den Stelldraht bei Fa. Theis in Mainz bekommen?
Gruß Neuthal
Gleichstrom-Analog-Fahrer mit einigen älteren Fahrzeugen aus meiner Jugend

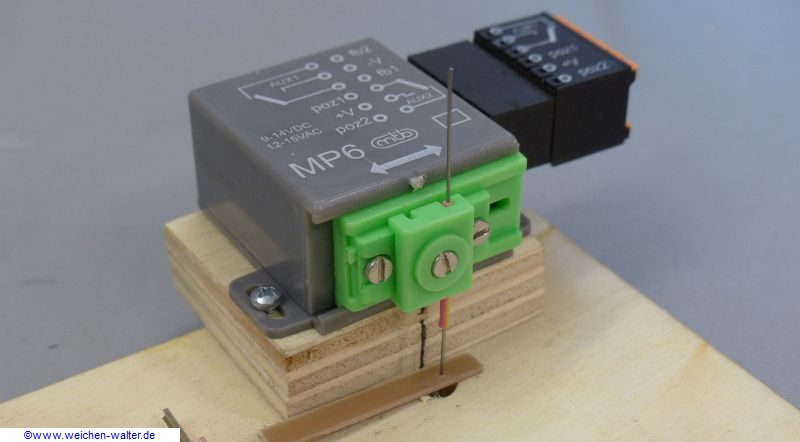

ich habe auch einige Weichen von Roco verbaut und MP6 (davor MP1) als Antriebe, dazu habe ich die mittigen Löcher in den Stellschwellen mit einem Feinbohrer "per Hand" vorsichtig aufgebohrt und teilweise auch in die Enden der Stellschwelle Löcher gebohrt. Mit Vorsicht, einer festen Auf/Unterlage und per Hand ging das eigentlich ganz gut. Von dünneren Stelldrähten würde ich abraten, die biegen sich und die Zungen liegen dann nicht richtig an. Ich habe 0,8 mm 1,0 mm Federdraht genommen.
Grüße von Carl
- Mein DC - Digitalkrempel: Z 21 (schwarz), Decoder von Roco, Zimo, D&H, iTrain 5.0, Tillig Elite und Roco-Line Gleis, Signale von Viessmann. - Rollendes vorwiegend von Roco, weniger Piko, sowie versch. Einzelstücke div. Hersteller.
Ich hatte die MP1 auf meiner alten Algen verbaut, die zu den Antrieben gelieferten Stelldrähte waren mir zu massiv, daher habe ich erst 0,5 mm Federdraht getestet, der etwas zu weich ist und möglicherweise Roco Weichen noch richtig stellt, aber da ich auch Peco Weichen über diese Art geschalten habe, bin ich davon abgegangen. Am Ende habe ich Federdraht 0,8mm genutzt und bin sehr zufrieden gewesen. Vor allen hast du dann den Vorteil, du kannst die Weichenantriebe etwas weiter laufen lassen, als notwendig und somit liegt die Weichenzunge immer fest an der Schiene, ohne das dabei etwas kaputt geht.
für die MP-Antriebe bei Baugröße H0 ist der beiliegende 1mm Draht definitiv zu dick! Wir empfehlen einen 0,8 mm Draht zu verwenden und haben diesen auch vorrätig.
Grammatik und Orthografie in diesem Beitrag sind frei erfunden. Jedwede Ähnlichkeit mit bestehenden Grammatik- oder Orthografieregeln wäre Zufällig und ist nicht beabsichtigt.
Wegen 1 Stück Federstahl wollte ich nichts im Versandhandel bestellen.
Nun war ich, da dienstlich unterwegs, bei
Theis in Mainz Bieger in Hofheim am Tanus Darmstädter Modellbahnshop Kramm in Hilden Eisenbahn zwischen den Meeren in Neumünster
Überall: kein Federstahl. Dann habe ich nach Hamburg geguckt. Conrad hat seine Filiale dort geschlossen.
Ich werde mich dann wohl mal auf Modellbaugeschäfte konzentrieren müssen. In anderthalb Wochen bin ich wieder in Flörsheim am Main. Mal sehen, was ich dort bzw. in der Gegend an Modellbaugeschäften finde.
Gruß Neuthal
Editvermerk: Geschäft in NMS nachgetragen
Gleichstrom-Analog-Fahrer mit einigen älteren Fahrzeugen aus meiner Jugend
in Darmstadt würde ich Modellbau-Profi Niewöhner GmbH vorschlagen. Habe dort zwar nicht im Laden gekauft, sondern den 0,6er und 0,8er Federdraht schicken lassen - ging problemlos.
Irgendjemand hat mir gegenüber mal das Wort "Klaviersaitendraht" erwähnt. Der könnte auch helfen. Einfach mal beim Klavierhändler deines Vertrauens nach dem entsprechenden Durchmesser fragen.
Hier noch ein Link. Weiter unten steht, dass Klaviersaiten heute aus Stahl bestehen. Derselbe Händler hat Stärken ab 0,725mm.
Ich würde jetzt über den 0,6-mm Draht ganz feinen Schrumpfschlauch ziehen. Z. B. 1,2mm->0,6mm oder 1,5mm->0,5mm. Da ich demnächst auch einige MP1 direkt verbauen will (ohne Antrieb für eine Weichenlaterne), würden mich Deine Lösung des Problems auch interessieren.
Den 0,6mm-Draht habe ich auch beim normalen Roco Unterflurantrieb 10030 als Ersatz für den mitgelieferten 0,4mm-Draht. Dieser war mir eindeutig zu instabil wenn der Antrieb etwas tiefer sitzt...
der Querschnitt sollte ca. dem Stahldraht entsprechen, kann man aber so pauschal nicht sagen. Hab auch erst ein paar Leitungen/Litzen getestest. Das Isolationsmaterial ist doch sehr unterschiedlich in Dicke und Flexibilität.
vielen Dank für die Tipps. Ich werde wohl beides testen (0,6 mm mit Hülsen und 0,8 mm). Das Biegen ging doch recht einfach. Derzeit habe ich einen Materialengpass. Ich Dussel habe vergessen, dass ich ja auch noch kleine Schrauben für die Befestigung des Antriebes benötige. Ich muss mal gucken, was ich hier in der Gegend noch so auftreiben kann. Ansonsten bin ich am 04.+05.04.2023 wieder in Flörsheim und könnte dann kurz nach Darmstadt rübermachen.
Ich wollte den Antrieb auf einem Brettchen montieren. Dies erhält dann "große" Bohrungen für die Befestigungsschrauben. Also so 8 mm für eine Schraube mit 4 mm Durchmesser. Dann kann noch eine Feinjustierung erfolgen. U-Scheiben für die Schrauben muss ich auch noch besorgen.
Ansonsten predige ich immer, dass die Arbeitsvorbereitung wichtig ist. Nun habe ich selbst ins Fettnäpfchen getreten. Naja, wenn ich es unter "Forschung und Entwicklung" buche, dann fühle ich mich schon wieder besser.
Gruß Neuthal, der weiter berichten wird
Gleichstrom-Analog-Fahrer mit einigen älteren Fahrzeugen aus meiner Jugend
manchmal liegt das Glück so nahe, dass man es nicht sieht - gemeint ist der Keller von Nachbar Frank.
Ich habe dort geeignete Schrauben gefunden. Danke Frank.
Ich habe dann den Stelldraht mit 0,6 mm und einem Stück Aderisolierung (IY(St)Y 4x2x0,8 mm) genommen - passt gut. An der Einstellung des Antriebs habe ich dann gefühlt stungenlang gebastelt. Fast wahrsinnig wurde ich dabei, den kleinen Pimökel zum Umstellen des Hubs auf 3 mm aus dem 6 mm-Loch heraus zu bekommen. Aber nun läuft es und auch die Weichenpolarisation haut hin.
Gruß Neuthal
Gleichstrom-Analog-Fahrer mit einigen älteren Fahrzeugen aus meiner Jugend
ich belasse es bei den 6mm beim MTB-Antrieb und setze ihn etwa 3cm unter die Weiche. Bei 0,6er Federdraht liegt die Zunge dann gut an, aber auch nicht zu fest. 3mm würde ich bei H0e nehmen...
