Ich habe mal eine Frage an die Elektroniker unter Euch.
Ich bin gerade dabei einen SBB Panoramawagen von Roco zu beleuchten. Dazu verwende ich die LED-Stripes von der Rolle.
Um die Eingangsbereiche ebenfalls zu beleuchten (Bild links), habe ich mir eine kleine Platine mit einer SMD-LED gebastelt. Diese habe ich am Ende des Stripes angelötet. (Ich hoffe das ist auf dem Bild zu sehen). Das Problem ist nun, dass es nicht funktioniert. Wenn ich die einzelne LED angeschlossen habe, leuchtet nur die - nicht die auf dem Stripe. Wenn die LED nicht angeschlossen ist, leuchtet der Stripe.
Wer fragt den da? Vielleicht hilft das hier noch: https://www.ingomoegling.de/ledbeleuchtung.html Die einzelne LED ist nichts anderes, wie eine LED im Strip. Wahrscheinlich ist es wie von Frank vermutet eine Verpolung.
Danke für die Vorschläge. Aber das war es nicht. Ich habe die Polung geändert mit dem Ergebnis, dass nun die LED´s auf dem Stripe geleuchtet haben aber die Einzel-LED nicht. Nachdem ich die Polung der Einzel-LED wieder geändert habe, leuchtete diese aber der Stripe nicht.
Kann das auf dem (auch nach anklicken) kleinen Bild nicht wirklich nachvollziehen. Aber kann es sein, daß auf dem Stripe selbst in Dreierschritten die Led's parallel geschaltet sind und du deinen 'Anhängsel' mal so in Reihe davorgeschaltet hast? Wenn dem so ist kann das nichts werden...
--- --- Gruß, Thomas
Lache nicht über jemanden, der einen Schritt zurück macht. Er könnte Anlauf nehmen...
Du kannst die LED NICHT einfach in REIHE so dazu schalten!
Versorge den Strip ganz normal ( + und - ) am Strip anschließen. Deine zusätzliche LED mit einem Widerstand ( ca. 3 - 22 KOhm , abhängig von der Helligkeit die gewünscht wird ) auch an die + und - am Stripe und RICHTIG rum!
Bei Ingo ist es sehr gut beschrieben, wichtig auch die Vorschaltelektronik!
Warum es bei Deinem Aufbau NICHT geht, das hat mit Strom ( A bzw. mA ) und Spannung ( V ) zu tun. Bei Deinem Aufbau arbeitet der ganze Strip als Vorwiderstand für die einzelne LED da die LED ca. 3V zum leuchten braucht und der Strip so nur noch ca. 9V abbekommt leuchtet der Strip NICHT mehr.
Viel Erfolg
bastelnde Grüße Jogi , aus NRW , da wo die O-Busse fahren .
Elektronische Bauteile kennen 3 Zustände . EIN , AUS , KAPUTT
da ich mit diesen Lichtbändern nicht arbeite hab ich nochmal geschaut. Es sind ja 3x4 LED parallel für 12V, dazu hast du eine LED in Reihe geschaltet. Wenn alle leuchten würden wäre die einzelne völlig überlastet weil der gesamte Strom (ca.30mA geschätzt) genau über diese fließen würde, das geht nicht gut. Du mußt diese eine LED mit Vorwiderstand (ca 1-5KOhm je nach Helligkeit) versehen und dann parallel zum 12V Anschluß der Stripes legen, aber ohne Pufferkondensator wird das ganz schön flackern.
Hallo Zusammen Naja - auf der Modellbahn steht meist mehr als 12V zur Verfügung.

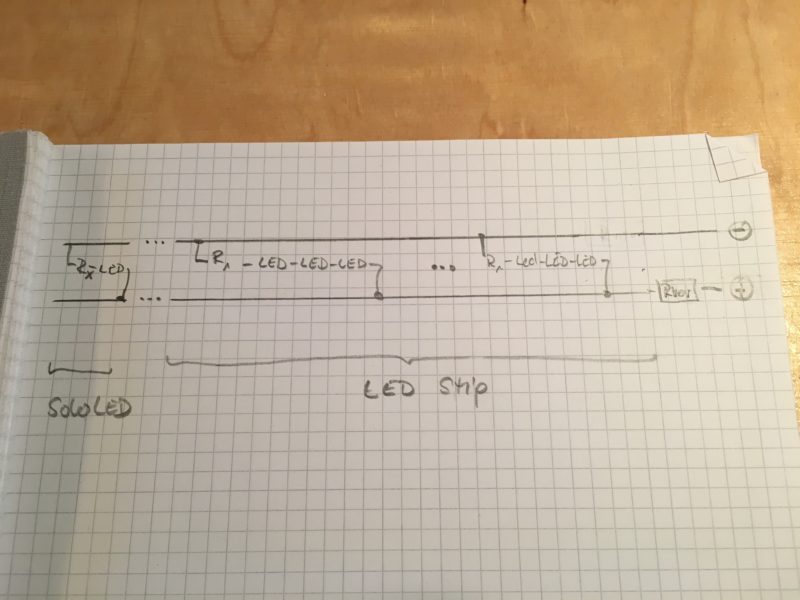

Vergleicht man das Schema (erste Schaltung aus https://www.ingomoegling.de/ledbeleuchtung.html ) mit dem Bild hier: https://files.homepagemodules.de/b260145...84_TvnjowxE.jpg dann fällt auf, das die LED links keinen eigenen Vorwiederstand analog R1 hat und nur durch den hinzugefügten Vorwiederstand geschützt wird. Eigentlich würde ich sagen, dass die LED richtig gepolt ist (die Abgeschrägte Ecke zeigt zum Roten Kabel). Aber ich vermisse den Vorwiederstand für diese Diode zwischen Diode und schwarzem Kabel. Wobin/Woher das rote Kabel links kommt/führt, kann man nicht erkennen. Man kann auch nicht erkennen, wie Du den Strip an die Stromversorgung (Drehgestell) angeschlossen hast. Gibt es da noch einen Gleichrichter oder nicht oder wie ist das gelöst?
Allerdings wird hier ein Rx Wert von ca 1-5KOhm empfohlen, finde ich viel zu wenig. Aus Erfahrung sollte man bei 22 Kilo anfangen abwärts zu testen. Uns falls da was sichtlich flackern sollte nicht gleich wie auch empfohlen einen Pufferkondensator (samt Ladewiderstand!) einschleusen, sondern den Strom mit einem schnöden Brückengleichrichter glätten...
--- --- Gruß, Thomas
Lache nicht über jemanden, der einen Schritt zurück macht. Er könnte Anlauf nehmen...
Zitat von Tramfahrer im Beitrag #11 Allerdings wird hier ein Rx Wert von ca 1-5KOhm empfohlen, finde ich viel zu wenig. Aus Erfahrung sollte man bei 22 Kilo anfangen abwärts zu testen.
Löschfunktion gibts nicht, einfach stehen lassen und eine andere Seite anklicken. Beim nächsten Besuch wirst du darauf hingewiesen und kannst das Autosave löschen und neu schreiben. Das Bügeleisen kommt richtig gut.
Und war mein Hinweis auf einen Brückengleichrichter nun falsch? Weil, ein Pufferkondensator braucht ja auch eine Gleichspannung oder ist das auch wieder Unsinn..?
--- --- Gruß, Thomas
Lache nicht über jemanden, der einen Schritt zurück macht. Er könnte Anlauf nehmen...
nein war nicht falsch, nur unglücklich formuliert und daher lustig. Das verstehst du doch, oder? Aber glätten kannst du wirklich nur mit einem Kondensator, der Gleichrichter ist zum gleichrichten macht aus Halbwellen Vollwellen, und mit flackern meinte ich die Kontaktunsicherheiten.
Hallo Zusammen Ich habe bei mir immer pro Wagen einen Kondensator von 470uF verbaut und einen Gleichrichter. Die Kosten von 23Cent pro Gleichrichter sind aus meiner Sicht verkraftbar. Damit sind die LED Streifen "in der Lage", 20-40 Sekunden nachzuleuchten. Sollte über jeden Dreck hinwegleuchten :-)
Ich habe begonnen das bei mir zu dokumentieren, aber im Moment liegt das Ganze, da ich auf die China Figuren warte, die in den Wagen noch rein sollen. https://www.thobaben.ch/moba/?p=4935
bzw:
Auf den Fotos fehlt die Verbindung zum Drehgestell. Die Drähte sind Lackdrähte (Isolation durch Lack).
