ich habe heute meinen ersten Einbau eines Esu Lok Sound 5 Decoders inklusive anlöten eines Esu Powerpacks hinter mich gebracht.
In die Trix BR 218 22431 habe ich einen Esu 58449 - LokSound 5 21MTC MKL Decoder eingebaut und vorher einen Esu Power Pack Mini angelötet. Das es der MKL sein muss, hatte ich vorher wegen der verstärkten Ausgänge gecheckt.
Lokprogrammer und Rollenprüfstand sind vorhanden. Die Lok fährt und die Sounds funktionieren.
Nur die Lichtfunktionen sind alle wild verteilt oder gar nicht vorhanden. Gibt es da ein bestimmtes Schema wie ich bei der Programmierung vorgehen kann oder hilft ausprobieren und testen?
Ich habe mir einen Wolf gegoogelt, aber finde nichts zu den Belegungen der Trix-Platine.
Es war mein erstes Löten, ich bin sehr stolz auf mich. 😁
Vielleicht kann mir hier jemand helfen. Bei PIKO habe ich gesehen, gibt es eine Übersicht der Aux-Belegungen, zu Trix/Märklin finde ich nichts. Nur Videos auf YouTube vom Einbau und dann vom Fahren, das Programmieren finde ich nirgends.
war da ein Original Trix Decoder / Aka Märklin mSD3 drin? Wenn ja, hast du den Ausgelesen?
Wenn nein: Du hast die große Arschkarte gewonnen Wenn der Decoder noch Vorhanden ist besteht noch Hoffnung das zu Fixen.
Hintergrund: Märklin hat unter Umständen Funktionen auf der Lokplatine, die du nur über SuSi angesprochen bekommst. Bis hin zur Richtungsumschaltung. Das ist nicht von seiten Märklin Dokumentiert. Grundlagenartikel von mir Dort habe ich den Schorch auseinander genommen, das gleiche gilt aber auch für den Decoder in der Trix. 218.
Du mußt heraus finden, ob Trix in seine Steuertabelle Befehle auf den SuSi-Bus sendet. Dazu must du wie in meine Artikel aufgezeigt den Bereich Bereich 2: 257 - 499 auslesen, nachdem du die Vorauswahl mit CV 31 = 16, CV 32 = 0 gemacht hast. Dann must du die Tabelle analysieren wie beschreiben, und raus suchen, ob da SuSi-Befehle verwendet werden (Ausgangsereigniss 128 - 148), oder ob bei bestimmten Lichtfunktionen eine Summe von Ausgängen benutzt wird.
Dann das ganze auf den ESU umsetzen.
Die Aktuelle Firmware von ESU unterstützt deswegen Richtungsabhängige SuSi-Befehle bei F0.
Die Steuertabelle auslesen ist eine Herausforderung. Entweder mit dem Zimo-programmer/Z21 und ZCS oder mit jmri Decoder pro geht es noch am besten. Grundsätzlich kann man auch die CVs einzeln auslesen, aber das ist mehr was für die Leute von der Stacheldraht-Fraktion. Bei Fragen Fragen, soweit ich kann unterstütze ich.
Geh mal davon aus das zur Analyse 1~2 Tage benötigt werden.
Grüße
Ralf
ps: Alternativ jemanden suchen, der das schon gemacht hat.
Für welche Digitalzentrale willst du den Decoder benutzen? Diese Blaue von Märklin mit dem schwarzen Knopf und der Nummer 280A. Steht MÄRKLIN SUPER darauf... Avartar: wie alles begonnen hat....
ja Glückwunsch. Es ist immer fein, wenn man selber zum Erfolg kommt :)
Diese mSD3 Decoder sind schon speziell für Zweileiter bzw. DCC Freunde.
Bei meinem beiden (hoffentlich einzigen) Mätrix Modellen (Schorsch und eine Taurus "1989") habe ich folgendes gemacht:
Bei Märklin die Decodersoftware heruntergeladen: (link)
Dann bei Märklin/Trix das Decoder Projekt für diese Lok: link 2 - dort unter "downloads" zu finden.
Damit kannst du das Projekt öffnen und die alle Informationen holen die du brauchst. Die Software ist erstaunlich gut gemacht und nach etwas Eingewöhnung findet man alles. :)
Ralf hat schon vieles erwähnt, SUSI könnte/wird da eine Rolle spielen.
denn Weg kannte ich noch nicht. Habe das gerade mal gemacht. Dort werden direkt die SuSi Funktion mit gelistet, und nach Anklicken sieht man ob die Richtungsabhängig ist. Es werden beim ersten überblicken SuSi F0, F5 und F8 genutzt, eventuell sogar noch weiter.
Das mag das Auslesen der Tabelle ersparen.
Grüße
Ralf
Für welche Digitalzentrale willst du den Decoder benutzen? Diese Blaue von Märklin mit dem schwarzen Knopf und der Nummer 280A. Steht MÄRKLIN SUPER darauf... Avartar: wie alles begonnen hat....
Zumindest beim Schorsch kann man den LoSo V5 inkl. F0 v/r einsetzen, die Jungs von ESU haben in der Rubrik "Kompatibilität" der LoPro-Software extra eine Spalte für Licht zurück geschaffen. Kannst Dich ja mal mit Steffen (50erfan) kurzschließen, dem habe ich das funktionierende Projekt zukommen lassen.
bis dahin
enjoy the day digitalo (Stephan)
Zentrale: Z21 BLACK + Viessmann Commander 1.402 Programmer: MXULFA, ESU LoPro, D&H, IntelliSound-Ladeadapter Decoder: UB, ESU, D&H & Zimo nix von MäTrix Rollmaterial: Märklin/Primex, Ro/Fl, Rivarossi & Liliput Digital: only DCC auf K-|:|
Zitat von digitalo im Beitrag #5Moin Ralf (@Bodenbahner)
Zumindest beim Schorsch kann man den LoSo V5 inkl. F0 v/r einsetzen, die Jungs von ESU haben in der Rubrik "Kompatibilität" der LoPro-Software extra eine Spalte für Licht zurück geschaffen. Kannst Dich ja mal mit Steffen (50erfan) kurzschließen, dem habe ich das funktionierende Projekt zukommen lassen.
bis dahin
Moin Stephan,
ich weiß, es ist offtopic :) aber da kannst du mir sicher helfen, wie ich beim "Schorsch" beim Rückwärtsfahren lösen kann, das neben dem roten Schlusslicht auch noch das Spitzenlicht leuchtet. Denn das habe ich noch nicht lösen können :)
Zitat von digitalo im Beitrag #5Moin Ralf (@Bodenbahner)
Zumindest beim Schorsch kann man den LoSo V5 inkl. F0 v/r einsetzen, die Jungs von ESU haben in der Rubrik "Kompatibilität" der LoPro-Software extra eine Spalte für Licht zurück geschaffen. Kannst Dich ja mal mit Steffen (50erfan) kurzschließen, dem habe ich das funktionierende Projekt zukommen lassen.
bis dahin
Jetzt fehlt noch Zimo der da nachzieht. ESU hat ja auch nicht immer die Top Sounds.
Grüße Ralf
Für welche Digitalzentrale willst du den Decoder benutzen? Diese Blaue von Märklin mit dem schwarzen Knopf und der Nummer 280A. Steht MÄRKLIN SUPER darauf... Avartar: wie alles begonnen hat....
Danke für die Antworten. Den Märklin-Programmer und das Decoder-Projekt hatte ich mir geladen. Aber als Anfänger bin ich hier leider raus, befürchte ich. Ich lese zwar was bei Märklin steht, aber es ich dann bei Esu machen muss. Hier mal F0 Licht, vielleicht kann ja jemand zu dem einen Beispiel was sagen. Dann sind hier auch bei Esu zwei Optionen zu Susi, Master oder Slave.
Steffen78
hat folgende Bilder an diesen Beitrag angehängt
Zitat von Steffen78 im Beitrag #1Lokprogrammer und Rollenprüfstand sind vorhanden.
Hallo Steffen, ich nehme mal an, es ist der ESU-Lokprgrammer, dann stelle doch bitte das Decoderprojekt hier ein. So kann man sich ein Bild von den Funktionen machen und Dir u.U. besser helfen. LG Rainer
H0 2Leiter mit Multimaus, Roco z.21 und ECoS 50200, Epoche IV aufwärts
Zum Verständnis ... die Lok soll bei Fahrt zurück und das Rotlicht vorn und das Spitzenlicht am Tender an haben, jedoch das Spitzenlicht vorn soll dabei aus sein?
Moin Ralf
Zimo will laut Vincent Hamp demnächst eine neue FW für die MN/Sxxx Decoder veröffentlichen wo es auch ähnlich gehen soll ... jedenfalls wenn ich das richtig verstanden habe. Vielleicht meldet er sich da ja noch zu Wort ...
Moin Steffen
Wenn ich dazu komme, werde ich den Beitrag vom Schorsch hier verlinken, wo die nötigen Einstellungen wegen F0 v/r zu finden sind. Der ganze SuSi-Kram ist bei Murkslin auch nur deshalb nötig, weil man sich an der mtc21-DSS fest gebissen hat und dort nicht ausreichend reale AUX zur Verfügung gestellt werden können. Aber das ist ein alter Zopf und muss nicht immer wieder neu durchgekaut werden.
Bis dahin
enjoy the day digitalo (Stephan)
Zentrale: Z21 BLACK + Viessmann Commander 1.402 Programmer: MXULFA, ESU LoPro, D&H, IntelliSound-Ladeadapter Decoder: UB, ESU, D&H & Zimo nix von MäTrix Rollmaterial: Märklin/Primex, Ro/Fl, Rivarossi & Liliput Digital: only DCC auf K-|:|
richtig, quasi bei Rückwärtsfahrt Spitzensignal am Tender und Schlusslicht vorn. (aktuell ist es so, das vorn das Spitzenlicht nicht aus geht und immer brennt)
Zitat von digitalo im Beitrag #10....Der ganze SuSi-Kram ist bei Murkslin auch nur deshalb nötig, weil man sich an der mtc21-DSS fest gebissen hat und dort nicht ausreichend reale AUX zur Verfügung gestellt werden können. Aber das ist ein alter Zopf und muss nicht immer wieder neu durchgekaut werden.
Die Aktuellen mtc 21 Schnittstellen stelle genau so viele Ausgänge zur Verfügung, wie die PluX Varianten, bei ESU sind das bis zu 10 Stück. Außerdem ermöglicht es bei Schlepptenderlokomotive ein Aderreduzierung auf 4/6 Adern. Und das der SuSI Kram deswegen Notwendig ist sehe ich nicht mehr. Schau dir mal bitte den Kres VT670 in Digital an. Dort sind alle Lichtfunktionen auf SuSi gelegt und der Zimo macht nur den Motor. Eine derartig Flexible Lampensteuerung bekommst du mit einem Decoder allein nicht hin, es sei den wir führen PluX44 ein.
(Über den Sinn und Unsinn solcher Beleuchtungen kann man geteilter Meinung sein)
Grüße
Ralf
Für welche Digitalzentrale willst du den Decoder benutzen? Diese Blaue von Märklin mit dem schwarzen Knopf und der Nummer 280A. Steht MÄRKLIN SUPER darauf... Avartar: wie alles begonnen hat....
Zitat von Steffen78 im Beitrag #1Lokprogrammer und Rollenprüfstand sind vorhanden.
Hallo Steffen, ich nehme mal an, es ist der ESU-Lokprgrammer, dann stelle doch bitte das Decoderprojekt hier ein. So kann man sich ein Bild von den Funktionen machen und Dir u.U. besser helfen. LG Rainer
Moin moin,
sehr gerne. Nur wie? Die Datei-Typen der Decoder-Projekte von Esu und Märklin werden nicht unterstützt. Ich bekomme logischerweise eine Fehlermeldung beim Upload.
@Ralf, das ist so nicht ganz korrekt. Es gibt sowohl von ESU als auch Zimo jeweils zwei Decodervarianten für die 21MTC Schnittstelle. Und zwar "aktuell" :) Eine die normgerecht nach RCN-121 ist und eine die sich an die Norm RCN-122 (der für Plux22 und Plu16) orientiert. Das hat offensichtliche Gründe -> sie Mätrix.
Bei der normgerechten Ausführung sind AUX 3 bis 6 nicht verstärkt (Logikpegel) - so einen brauchst du für eine Märklin/Trix Lok Bei der an Plux22 angelehnten Variante sind diese verstärkt. - den kannst du für sonstige Hersteller mit 21MTC Schnittstelle nutzen.

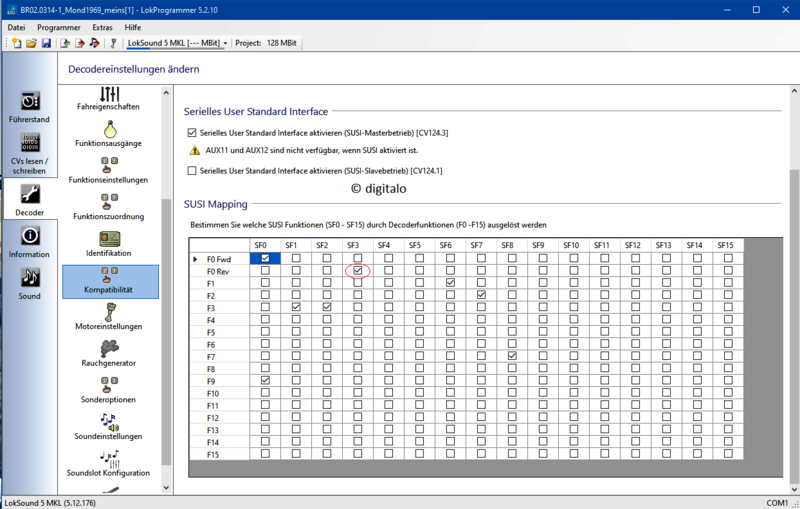

Hier, wie versprochen die Matrix vom ESU LoSo 5 MKL bezüglich des Schorschs ... , damit das mit dem Licht wie gewüscht funktioniert.
Moin Ralf
Zitat von Bodenbahner im Beitrag #12... Die Aktuellen mtc 21 Schnittstellen stelle genau so viele Ausgänge zur Verfügung, wie die PluX Varianten, bei ESU sind das bis zu 10 Stück ...
Welche aber auf der Boardplatine, weil logic-Pegel, erst verstärkt werden müssen. Bei Plux22 sind bis zu 8 Voll-AUX + 2 Logic-Pegel vorhanden. Defakto steht also mtc21 nicht gleich mit Plux22, damit ist dann auch die Universalität etwas eingeschränkter. Wie auch immer, ein alter Zopf, der nicht wieder aufgewärmt werden muss.
bis dahin
enjoy the day digitalo (Stephan)
Zentrale: Z21 BLACK + Viessmann Commander 1.402 Programmer: MXULFA, ESU LoPro, D&H, IntelliSound-Ladeadapter Decoder: UB, ESU, D&H & Zimo nix von MäTrix Rollmaterial: Märklin/Primex, Ro/Fl, Rivarossi & Liliput Digital: only DCC auf K-|:|
was möchtest du damit sagen? Auch in der von dir verlinkten Version steht, dass 21MTC normgerecht AUX 3 bis 6 nur Logikpegel hat. :) (sogar AUX 3 bis 10)
