Hab ich auch schon durch, das Thema. Leider überzeugt mich meine Lösung derzeit nicht mehr / noch nicht 100%tig.
Hier mal meine Umbauten...

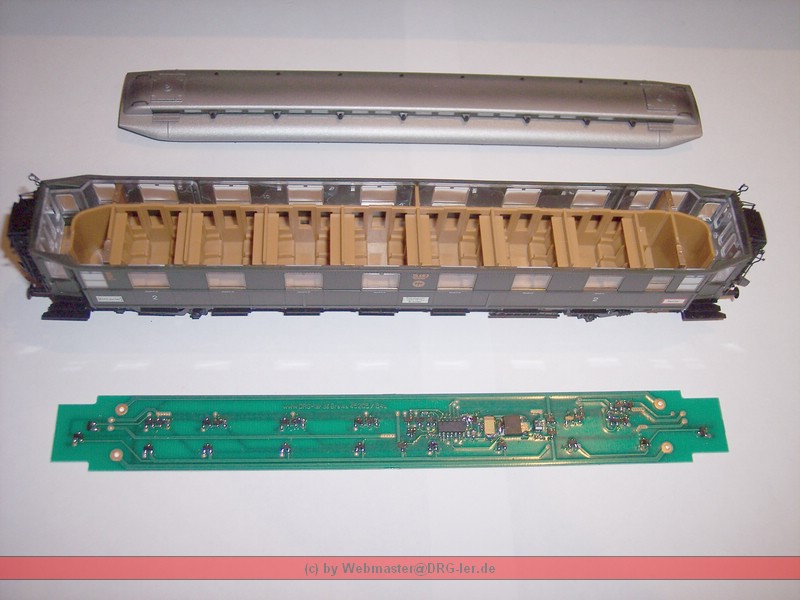

Brawa eiserne Preussen

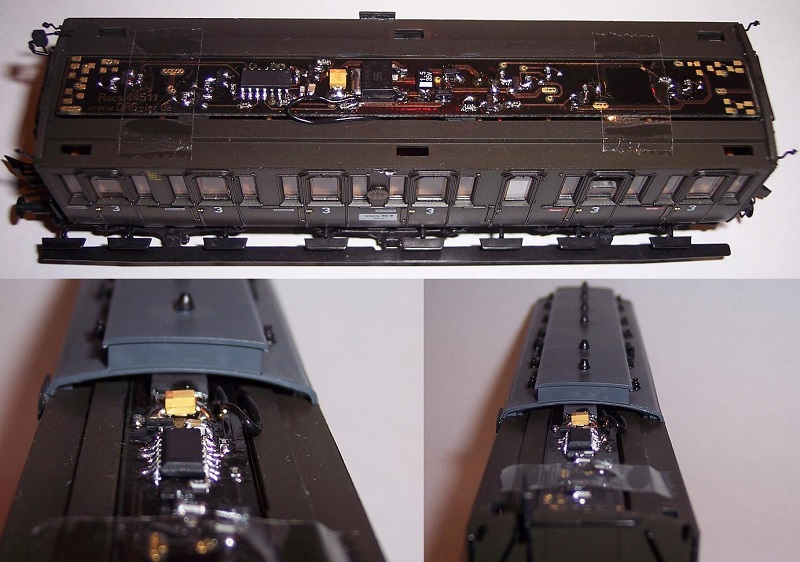

Roco ET85

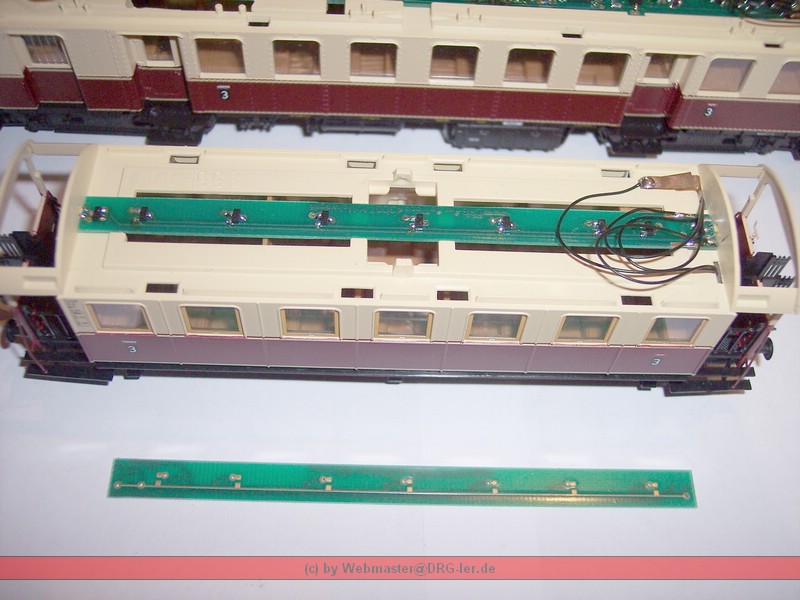

Fleischmann Donnerbüchse
Roco Abteilwagen

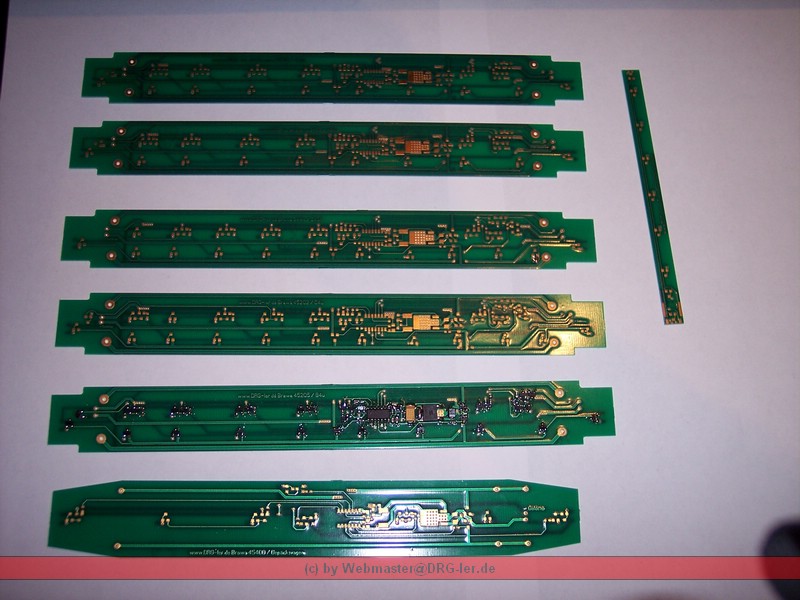

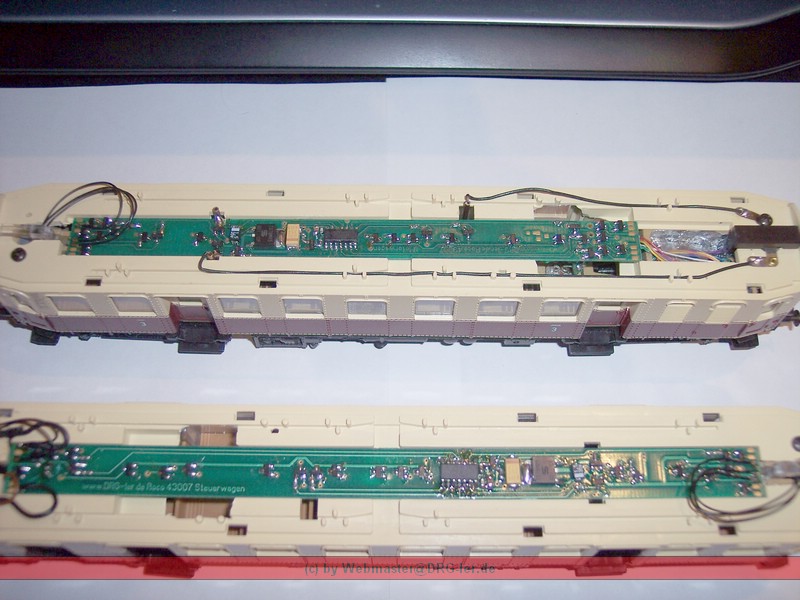

Jeder Wagen hat seine eigene spezifische Platine mit einem bis zu 9 Kanälen bestückten DCC-Decoder. Die ausgänge könnten zu Beleuchtungszwecken, Fahrtrichtungsabhängig, bzw. für Digi-Kupplungen genutzt werden. Das Problem ist, grad bei Beleuchtungszwecken, das die Kiste einfach nicht Flackerfrei wird. Die Schaltung ist auf die Pufferung mit Goldcaps konzipiert. Diese lassen die Beleuchtung schon bis zu 5 Min. nachleuchten/nachglimmen, aber sowie kleinste Unterbrechungen der Stromversorgung vorhanden sind, bricht die Versorgungsspannung aus den Caps ein, was sich durch ein Flackern bemerkbar macht. Ich bekomms einfach nicht gebacken! Die Wagen haben teils bis zu 25 LEDs, die i.d.R. parallel geschaltet sind. Bei max. 3mA pro LED wüssen aus dem Cap ~75-80mA gepuffert werden. Packt er nicht!
Weiterhin reicht mir die Anzahl der Ausgänge noch nicht. Für kleinere Wagen ist das OK, aber für lange 4achser reicht mir das nicht. Hat da wer Lösungsansätze? Der DCCrail von Fichtelbahn in der 5ten Gen. lässt ja seit 2013 auf sich warten...
Hallo Andy, zeig mal Deine Schaltung mit der Pufferung. Hast Du auch einen Widerstand zwischen Spannungsquelle und Elko oder versuchst Du, die Spannung nach der Gleichrichtung direkt zu puffern? Das hätte dann genau den von Dir zitierten Effekt. Also Ausgang Decoder --> Widerstand --> Elko --> Widerstand --> LED. Viele Grüße - Frank
da Du Goldcaps einsetzt - hast Du auf geringen Innenwiderstand (ESR) geachtet - kleiner als 1 Ohm ? Ich beschäftige mich grad etwas mit Lok-Puffer-Schaltungen, da ist hoher Innenwiderstand kontraproduktiv. Wird bei Beleuchtung ähnlich sein.
vielleicht kannst Du uns ja auch noch einige Einzelheiten Deiner Vorgehensweise erläutern. Ist ja schließlich Dein Beitrag.
Für mich ist das technisch perfekt: die Helligkeit, die Lichtfarbe, die Anordnung der Lampen, die Zuschaltbarkeit. Spielst Du ein internes Programm ab oder steuert das ein externer PC?
Liebe Grüße KaWe
2L H0 Lenz Digital (LZV200) / Loks von Brawa, Roco, GFN, Gützold, Kato, Lenz, Liliput, Lima, Piko, Tillig, Trix Bevorzugt Ep. 3 / frühe 4 - kein Nietenzähler
PS: Am GND/Sense-Anschluss des Spannungsreglers fehlt hier im Schaltplan noch eine 1N4148. Mit dieser hab ich Uout auf ~5,5V angehoben. Ihr wisst ja... jedes Gramm zählt.

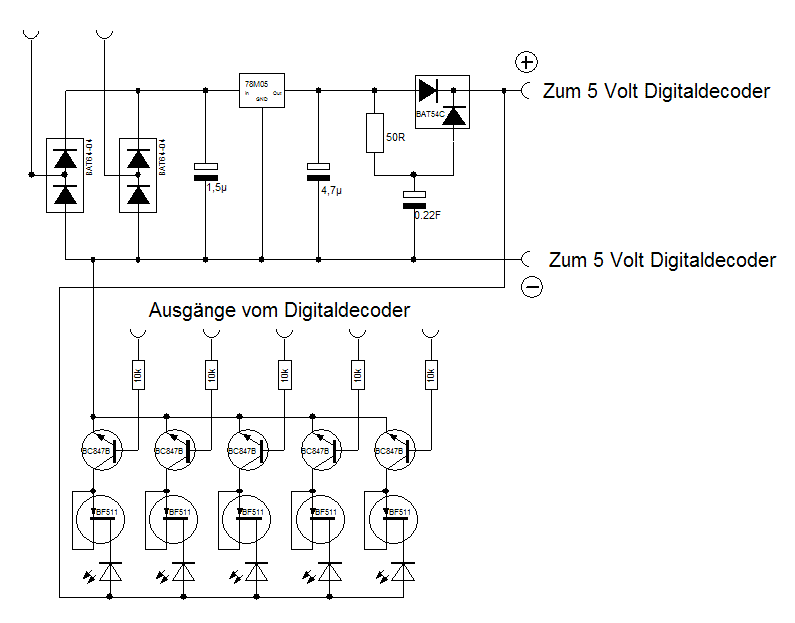

Der Goldcap ist hier als ELKO 0,22F eingezeichnet. Der max. ESR bei meinen verwendeten Caps liegt bei <25 Ohm https://cdn-reichelt.de/documents/datenb...IC_GOLDCAPS.pdf Caps mit geringeren Werten hab ich noch nicht gefunden. Die 0815-Caps liegen ja teilweise bei über 150 Ohm. Wenn du da ne vernünftige Quelle hast, für <1Ohm-Caps... würde ich sehr gern testen.
@ Michail,
ich denke, an eine ausführliche Beschreibung sind hier so einige interessiert. Wenns dir also nichts ausmacht...
