Hallo allerseits,

die Version 5.6.5 der CommandStation-EX kann man jetzt auf einem Arduino Mega 2650 und dem DCC-EX-Motorshield die Railcom-Lücke im DCC-Gleissignal korrekt zur Verfügung stellen.

Neben der genannten Hardware erfordert eine erfolgreiche Installation das Editieren einer eigenen angepassten config.h mit dem DCC-EX-Motorshield.
Nach dem Compilieren und erfolgreichem Hochladen auf den Arduino Mega kann die allererste Test-Inbetriebnahne per Kommando-Eingabe im seriellen Monitor der Arduino IDE erfolgen.
Zum Beispiel durch nacheinander Eintippen folgender Kommandos:
<1>
<F 1 0 1>
<C RAILCOM ON>
Die erste Zeile schaltet den Gleisstrom ein.
Die zweite Zeile schaltet das Licht vorn bei einer(virtuellen) Lok mit der DCC-Adresse 1 ein. Damit wird erreicht das DCC-Pakete auf dem Gleis ausgegeben und baw. ständig wiederholt werden. Die Railcom-Lücke kann nur in DCC-Pakete reingeschnitten werden.
Mit dem Befehl in der dritten Zeile wird der Railcom-Cut eingeschaltet.

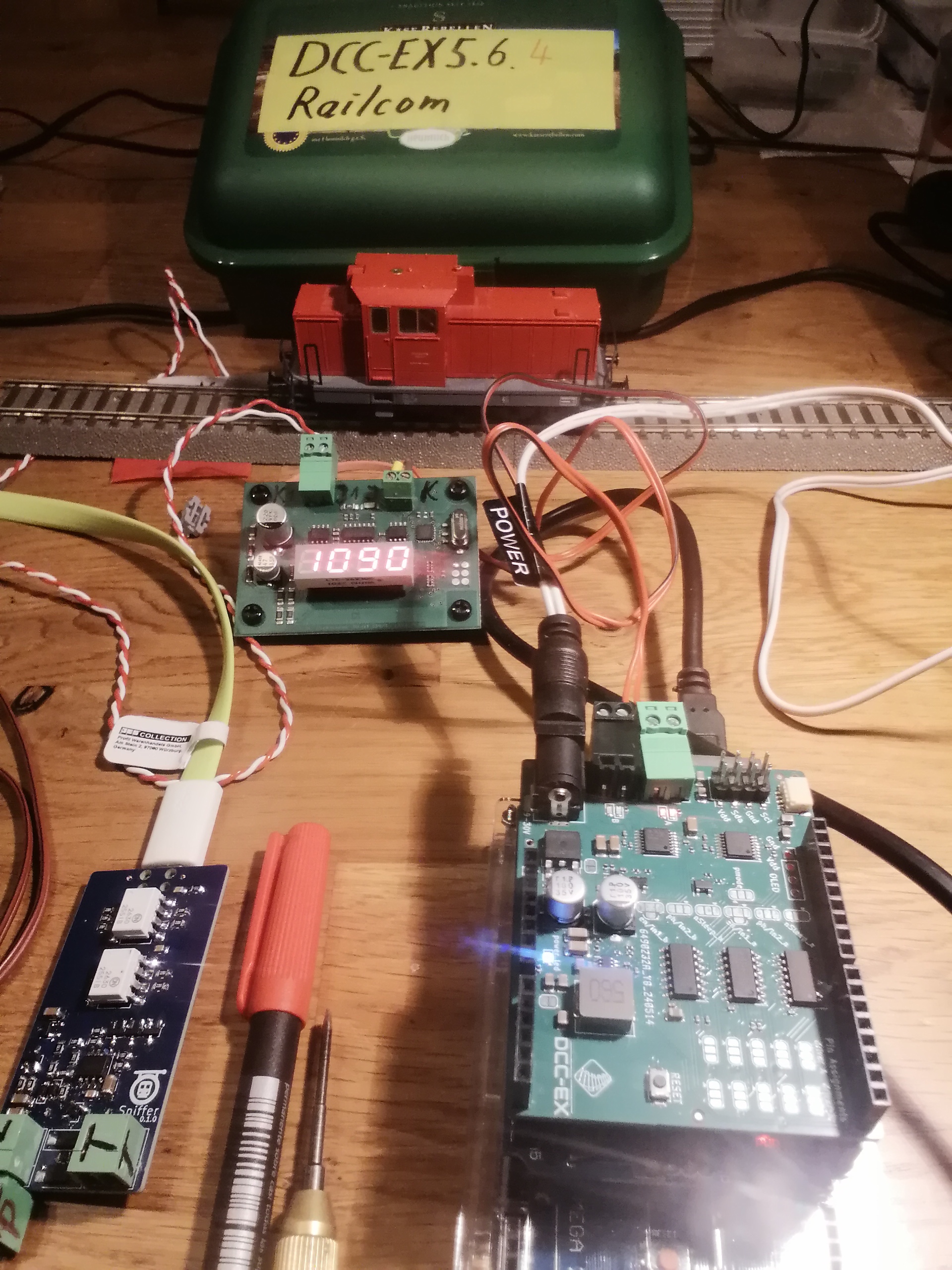

Schleift man jetzt einen lokalen Railcom-Detektor, wie z. B. einen Lenz LRC120 in die Zuleitung zwischen Zentrale und Gleis, wird die im Decoder eingestellte DCC-Adresse der Lok angezeigt, die sich gerade auf dem Gleisabschnitt befindet (darauf gestellt wurde).



MfG

vik
