Guten Morgen in die Runde. Wie groß sollte der Platz für eine Drehscheibe mit Ringlokschuppen, ca zw 4-6 Abstellungen sein? Reichen dazu 110x110 aus? Zumal noch eine Kehrschleife, eingleisig, herum verläuft? Drehscheibe evt von Roco. Es wäre mir eine sehr große Hife eine Antwort zu erhalten. Gruß Ronny
Ganz kurz- nein. Die Länge von Drehscheibe, Strahlengleisen und Lokschuppen ist mit 60- 75m zu veranschlagen... Bei einer angenommenen Länge von 75 m beträgt diese Länge etwa 850mm. Dabei ist die Drehscheibe aber nicht zu befahren...
Es ziemt sich nicht für einen braven Manne- nur nach dem praktischen Sinn einer Sache zu sehen

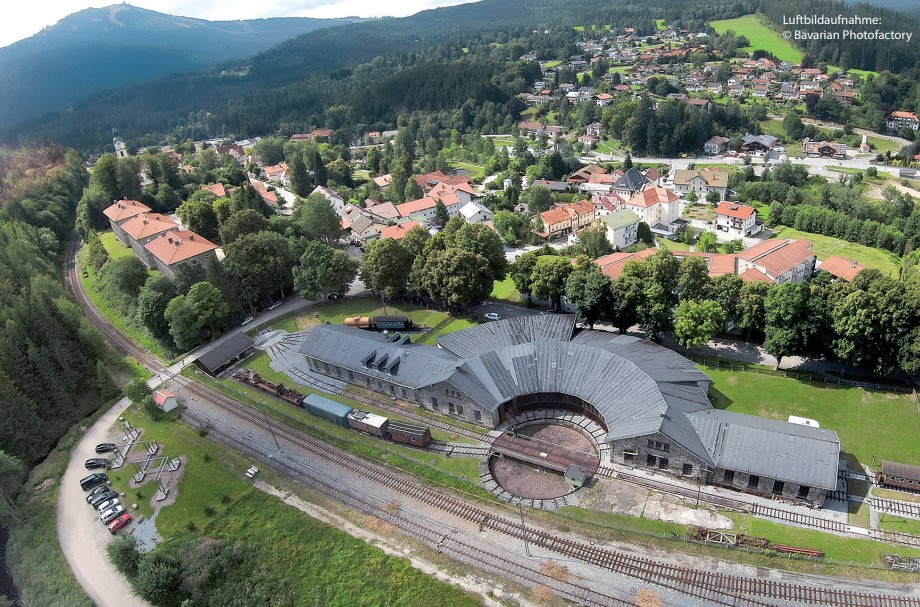

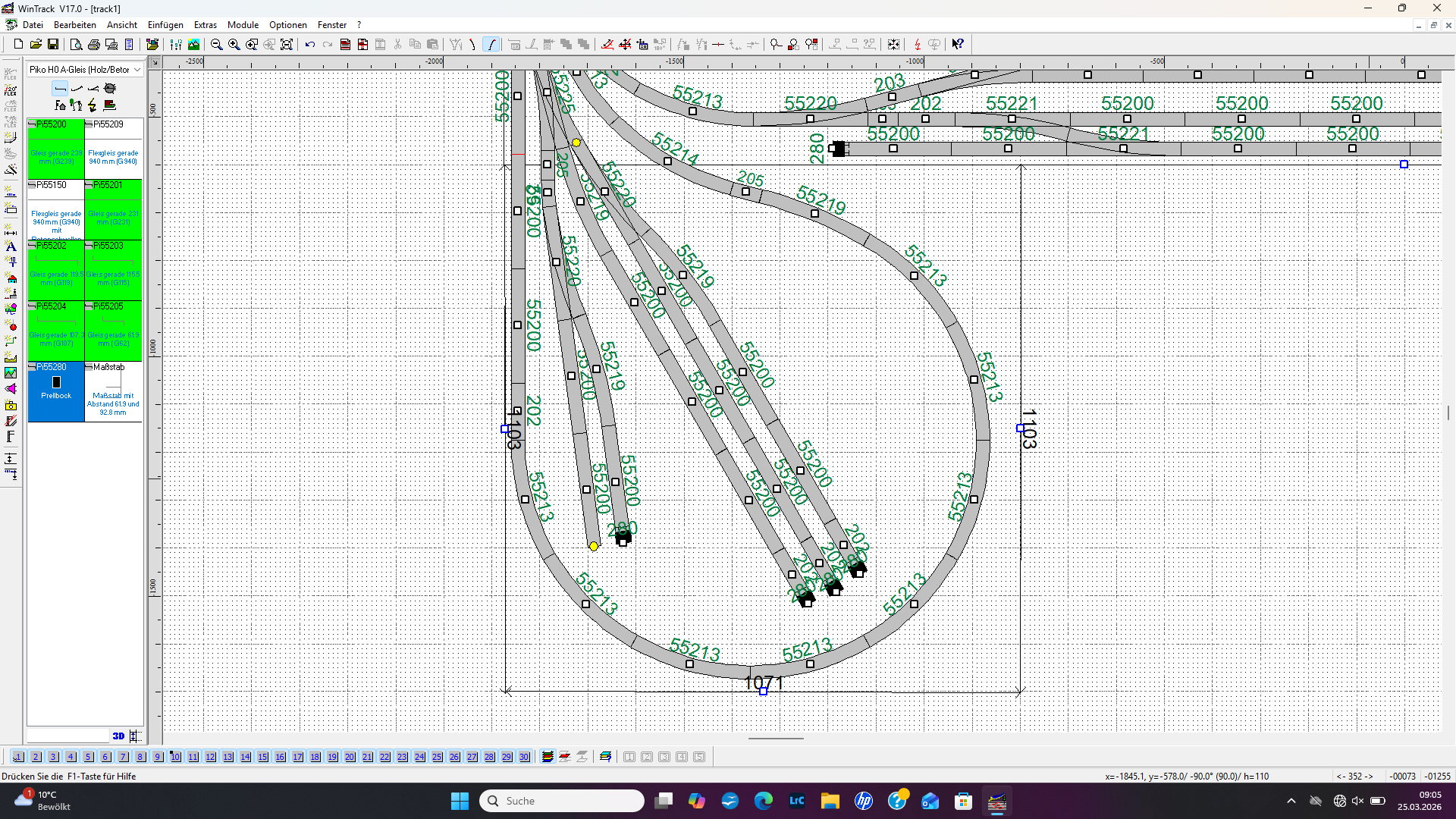

Hallo Jürgen. Welchen Ringlokschuppen ich nutzen würde, muss ich ehrlich gestehen das ich mir noch nicht im klaren bin. Mein Gleissystem ist das Piko A Gleis. Gedacht wären zw 4 und 6 überdachte Abstellungen plus 2-3 daneben. Also nichts großes. Ich versuche Dir mal meinen Plan zu zusenden. Gruß Ronny

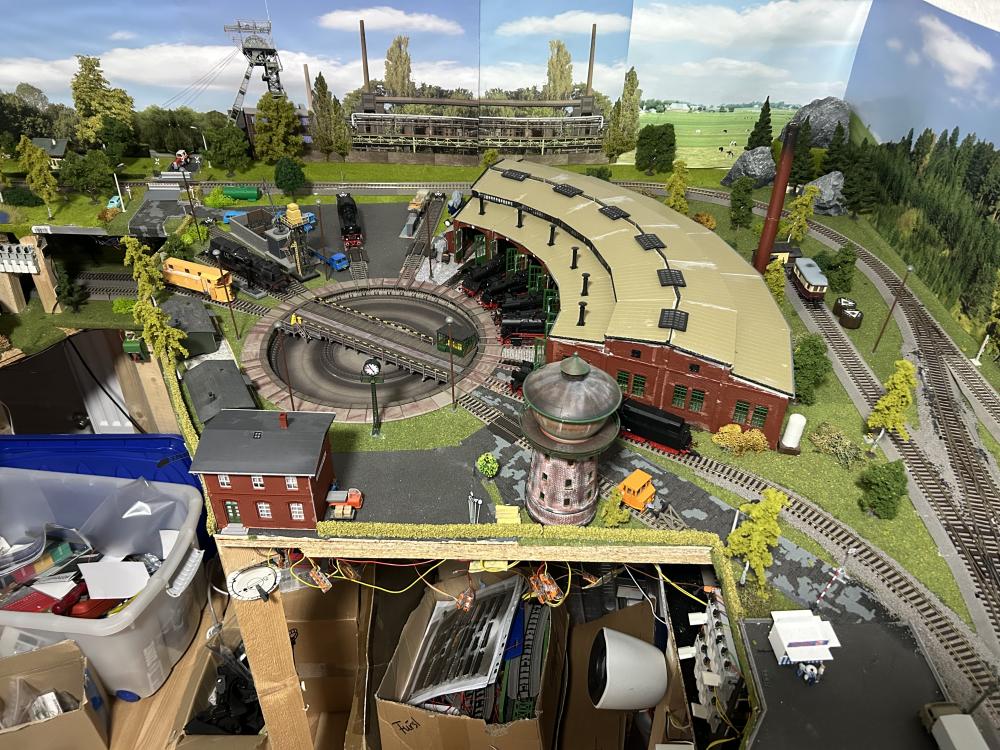

RonAnd
hat folgende Bilder an diesen Beitrag angehängt
Nunja- Durchmesser der Drehscheibe 20m, Strahlengleise 20 m und Länge des Lokschuppens 20m... Bei Annahme der roco-Drehscheibe, bei der Fleischmann- Drehscheibe sind eher 75m anzunehmen.
Es ziemt sich nicht für einen braven Manne- nur nach dem praktischen Sinn einer Sache zu sehen
Da wird der Platz verbraucht, den Du hast, aber dann fehlt es Dir immer noch an Strahlgleisen, Zufahrten, Gebäuden etc.

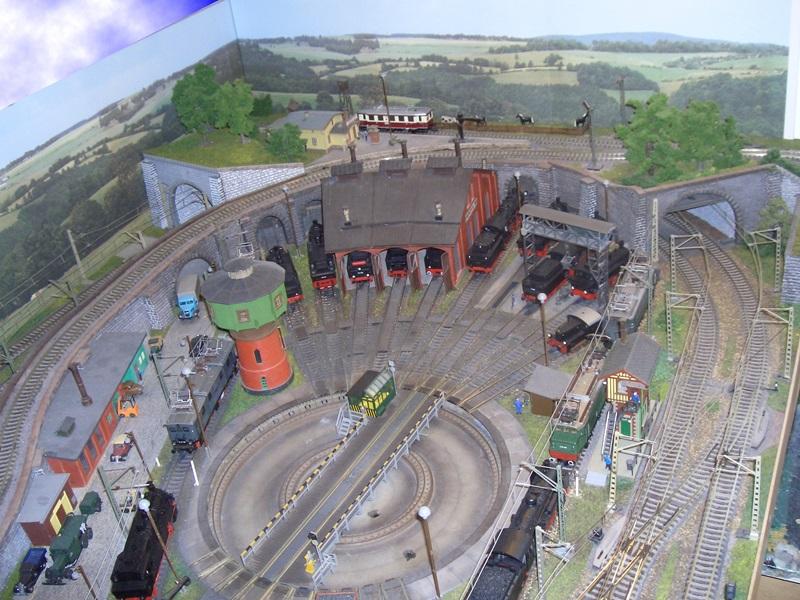

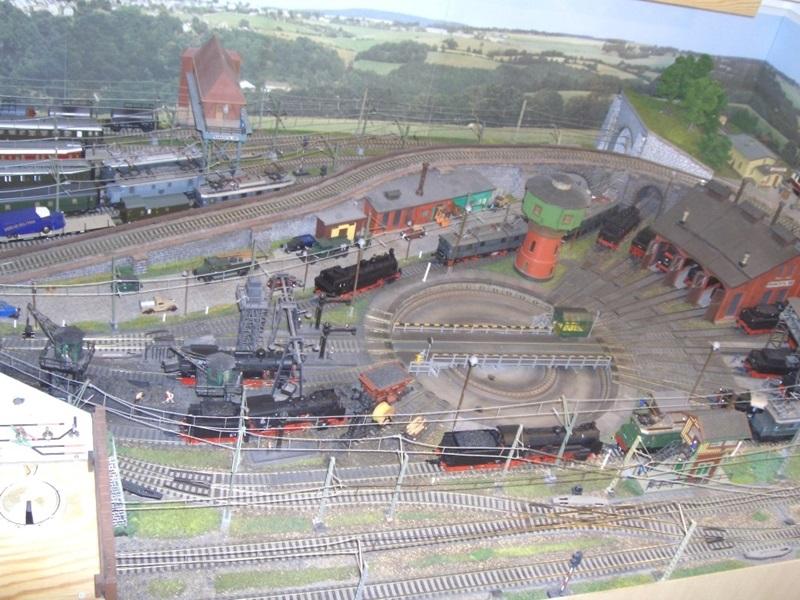

Ich habe wie schon erwähnt auch eine Drehschreibe samt Schuppen, aber sehr wahrscheinlich alles andere als Vorbildgerecht was mir aber völlig Latte ist.

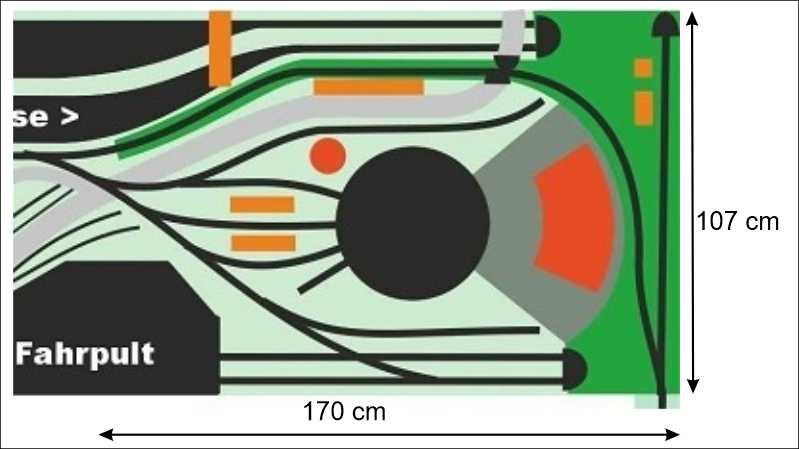

Zur Not, Stift und Papier, Grundrisse machen und probieren ob es passt.
V300fan
hat folgende Bilder an diesen Beitrag angehängt
Zitat von V300fan im Beitrag #4...schon mal daran gedacht es gibt auch kleinere Bw's ?
Natürlich... aber wir reden hier nur von Drehscheibe mit Lokschuppen. Selbst zu einer Einsatzstelle gehören die Lokbehandlungsanlagen, die ich bei meiner überschlagsmäßigen Längenermittlung noch nicht berücksichtigt habe. Das eigentliche Problem ist, daß keine 16m- Drehscheibe als Modell erwerbbar ist.
Der verwendete Lokschuppen ist fast egal- da alle einen zu großen Winkel der Strahlengleise aufweisen.
Zum Thema "Lokschuppen und Drehscheibe" gibt es recht viel Literatur. Zum Anderen gibt es im Netz viele Bilder vom Vorbild- bei denen man auch die Größe der Anlagen abschätzen kann...
Es ziemt sich nicht für einen braven Manne- nur nach dem praktischen Sinn einer Sache zu sehen
Zitat von PKPmodelarz im Beitrag #9Natürlich... aber wir reden hier nur von Drehscheibe mit Lokschuppen.
... usw. Das ist doch theoretisch alles klar, aber hier geht es doch um Heimanlagen mit Kompromissen, die jeder nach seinen subjektiven Vorstellung, bei vorgegebenen Randbedingungen optimieren muss. Ich habe meinen Lokschuppen-Bausatz mit der (kleinen) Kreisäge so bearbeitet, dass der Abstand zur Drehscheibe kleiner wird u. die Gleise im Schuppen reichen bis unter die Rampe der Nebenbahn. Und, auch ich, sehe 15 Jahren nach dem Neubau immer noch Provisorien auf meiner Anlage.
Der verwendete Lokschuppen ist fast egal- da alle einen zu großen Winkel der Strahlengleise aufweisen.
...
Da möchte ich schon Widersprechen! Es macht schon einen gigantischen Unterschied Unterschied im Platzbedarf, ob der Lokschuppen 15° oder 7,5° Teilung hat. Ob die alle nicht vorbildgerecht sind, ist natürlich was ganz anderes. Laut KI haben echte 1:1 Ringlokschuppen eine Teilung von 4,5° bis max 9°, je nach Platz, der vor Ort möglich war.
Mit einer Standard 23m Drehscheibe (Drehbühnenlänge 264mm) ist die kleinstmögliche Teilung irgendwo bei 8-8,5°, wenn man die Gleise berührungsfrei halten will, da man getrennt setzbare Abgänge braucht. https://www.alamy.de/05052018-brandenbur...e186113485.html Hier sieht man sehr schön, wie dei Gleise sich am Abgang der Scheibe in der Spitze berühren und verbunden sind. Man kann das Spiel noch weiter spielen und die Gleise kreuzen lassen, habe ich nur gerade kein Bild zu gefunden.
In Heimarbeit als lokales Einzelstückkann man sich das sicher selber bauen, aber als variabler Fertigbausatz für alle Lebenslagen klappt das halt nicht. Das ist aber auch der Grund, warum die Faller Drehscheibe für den 7,5° Schuppen so einen großen Durchmesser hat: Damit die Kreuzungspunkte nicht entstehen.
Ich bezweifel gerade, dass man alleine die gewünschte Kehrschleife auf den 110*110 cm unterbringen könnte, geschweige denn noch irgendeine Scheibe und Schuppen darein zu pressen.
https://www.gillbachbahn.de/wordpress/ Mein unklassischer 1:1 Club mit 600 mm Feldbahn. In der Saison ist jeder erste Sonntag im Monat Echtdampf-Fahrtag!
Schaut doch mal vorbei, im Netz oder real, wir freuen uns auf Euch!
Hallo Kollege, die käuflich zu erwerbenden Lokschuppen haben einen Winkel der Strahlengleise, die auf die Drehscheiben abgestimmt sind. Der Grund ist die Pfahlfreiheit (Grenzzeichen). Bei sich überschneidenden Strahlengleisen ist dieser Winkel deutlich kleiner und die daraus resultierende Baulänge wesentlich kleiner.
Natürlich kann man die Baulänge durch den Einbau einer kleineren Drehscheibe verkürzen. Bei der oben genannten 16m- Scheibe lassen sich aber nur noch kurze Lokomotiven drehen. Selbst eine Lok der BR 50 ist dann schon zu lang.
Es ziemt sich nicht für einen braven Manne- nur nach dem praktischen Sinn einer Sache zu sehen
Zitat von Thinkle im Beitrag #14 ... Laut KI haben echte 1:1 Ringlokschuppen eine Teilung von 4,5° bis max 9°, je nach Platz, der vor Ort möglich war.
Es gab auch Ringlokschuppen mit 12° Teilung. Und wer sagt, dass es 15° nicht gegeben hat?
Zitat von Thinkle im Beitrag #14 ... Ich bezweifel gerade, dass man alleine die gewünschte Kehrschleife auf den 110*110 cm unterbringen könnte, geschweige denn noch irgendeine Scheibe und Schuppen darein zu pressen.
Zitat von Thinkle im Beitrag #14 ... Laut KI haben echte 1:1 Ringlokschuppen eine Teilung von 4,5° bis max 9°, je nach Platz, der vor Ort möglich war.
Es gab auch Ringlokschuppen mit 12° Teilung. Und wer sagt, dass es 15° nicht gegeben hat?
Zitat von Thinkle im Beitrag #14 ... Ich bezweifel gerade, dass man alleine die gewünschte Kehrschleife auf den 110*110 cm unterbringen könnte, geschweige denn noch irgendeine Scheibe und Schuppen darein zu pressen.

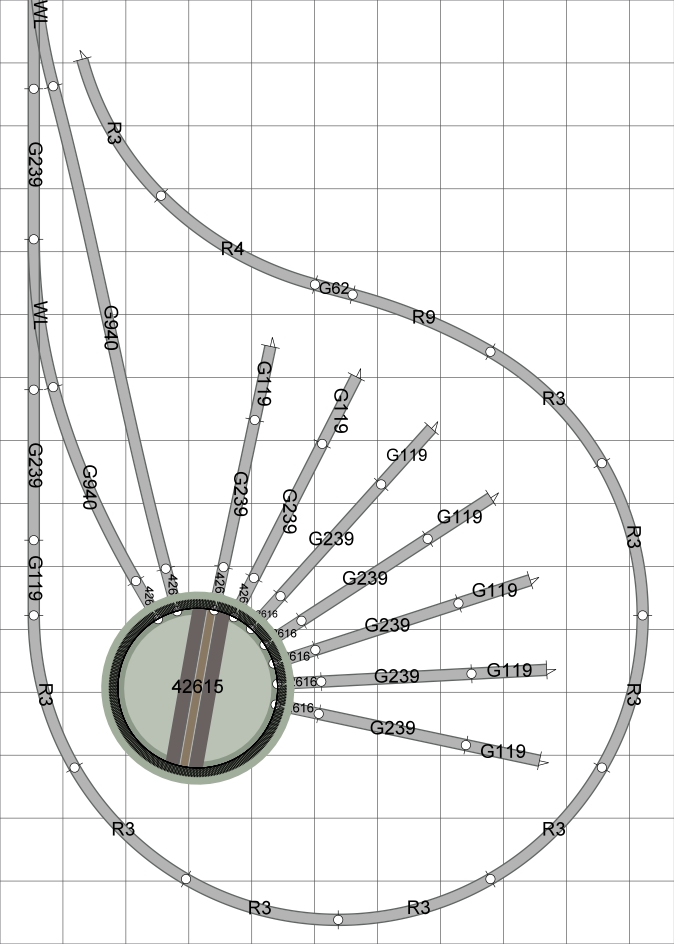

Ich habe doch oben gezeigt, dass es geht.
Dein Vorschlag ist nicht schlecht, aber
1. Ist die erwünschte Grundfläche von 110x110 dezent überreizt. Selbst in 360mm Radius mit einer 360mm Weiche braucht die hässlichts-mögliche Kehrschleife einfach 3x360+24mm und das sind 1104 mm. Und die Weiche gibt es nicht wirklich, also wohl eher so 1150mm. 2. Ist die Kehrschleife nicht geschlossen. Kommt die passende Weiche noch dazu, verlängrt sich alles noch mehr. 3. Steht noch der Beweis aus, dass der Lokschuppen dahin passt und nicht mit der Schleife kollidiert.
Es war halt die Frage, ob es mit der Roco-Scheibe aus 110x110 passt und das scheitert schon an der Kehrschleife. Dein Vorschlag, den ich so ähnlich aus ausgearbeitet habe, zeigt, dass es mindestens 150x110 braucht und selbst dann ist es schon sehr, sehr knapp.
https://www.gillbachbahn.de/wordpress/ Mein unklassischer 1:1 Club mit 600 mm Feldbahn. In der Saison ist jeder erste Sonntag im Monat Echtdampf-Fahrtag!
Schaut doch mal vorbei, im Netz oder real, wir freuen uns auf Euch!
Zitat von PKPmodelarz im Beitrag #15Hallo Kollege, die käuflich zu erwerbenden Lokschuppen haben einen Winkel der Strahlengleise, die auf die Drehscheiben abgestimmt sind. Der Grund ist die Pfahlfreiheit (Grenzzeichen). Bei sich überschneidenden Strahlengleisen ist dieser Winkel deutlich kleiner und die daraus resultierende Baulänge wesentlich kleiner.
Natürlich kann man die Baulänge durch den Einbau einer kleineren Drehscheibe verkürzen. Bei der oben genannten 16m- Scheibe lassen sich aber nur noch kurze Lokomotiven drehen. Selbst eine Lok der BR 50 ist dann schon zu lang.
Die Roco Scheibe hat keine vorgegebenen Winkel, sondern ist frei bestückbar. Der Mindestwinkel sind 9°. Das liegt an der schon beschriebenen Berührungsfreiheit der Gleise. https://www.roco.cc/rde/produkte/gleise/...teuergerat.html Man kann auf dem Bild ja schon erkennen, dass die Schienenköpfe sich fast berühren: enger geht es halt nicht. Aus gleichem Grund ist die Faller-Scheibe, die 7,5° kann, auch so groß im Durchmesser.
Und dann gilt: bei gleichem Bühnendurchmesser wird mit größeren Winkel die nach hinten raus benötigte Länge kürzer. Mit einem 15° Schuppen braucht es weniger Baulänge als mit einem 9° Schuppen, dafür wird das alles breiter...
Eine 16m Drehscheibe mit passendem Schuppen braucht natürlich weniger Platz als eine 23m Scheibe, aber erfüllt wahrscheinlich nicht die Wünsche.
https://www.gillbachbahn.de/wordpress/ Mein unklassischer 1:1 Club mit 600 mm Feldbahn. In der Saison ist jeder erste Sonntag im Monat Echtdampf-Fahrtag!
Schaut doch mal vorbei, im Netz oder real, wir freuen uns auf Euch!
