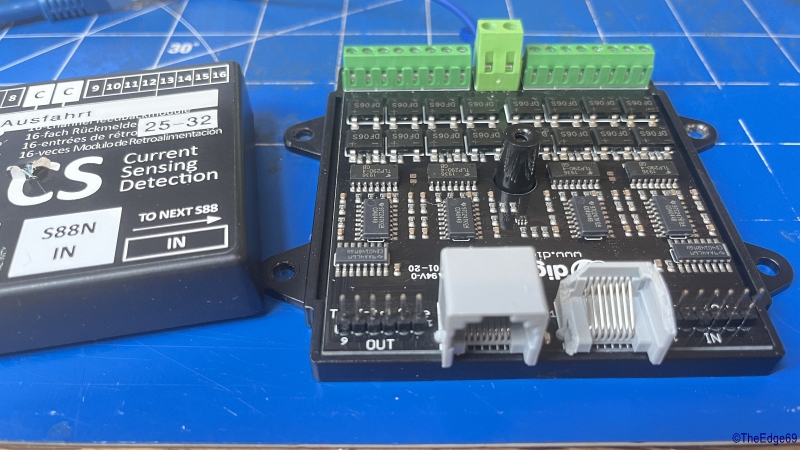

Bin gerade bei Reichelt am Suchen, finde aber nix, gibts diese Version irgendwo? Ebay hat wohl auch nix, sind die Anschlüsse gernormt, oder muss ich da auch fummeln? Beim A habe ich gleich 10 gefunden, bin aber nicht sicher, ob einfach umlöten funzt, hat jemand Erfahrung?
schönste Grüsse
Jens
H0 digital mit WinDigipet 2018 Pro mit YD7001 zum fahren, IB-COM/div. LDT DB-2 als Booster und Dcc-Ex zum schalten Daisy, Multimaus/IRIS, Z21 APP und Windigipet APP als Handregler auf div iPad DR/ČSD/MÁV
Oh Scheibenkleister Jens :-( Wenn Du eine Buchse mit dem entsprechenden Print-Layout bekommst, kannst Du aber nehmen, was Du bekommst. Die Anschlüsse sind ja alle gerade rausgeführt. Da ist nichts gekreuzt oder so. Schwieriger wird vermutlich das Austauschen selbst. Viel Erfolg - Frank
Schön, dass in AC und DC die gleichen Decoder drin sind. Ein Grund weniger, in eine bestimmte Schublade gesteckt zu werden ...
ich bin noch an rätseln, um welche Ausführung (SMD od. THT) es sich bei der RJ45 Buchse handelt. Verriegelung wurde ja schön geklärt, habe ich nicht beachtet - sorry mein Fehler

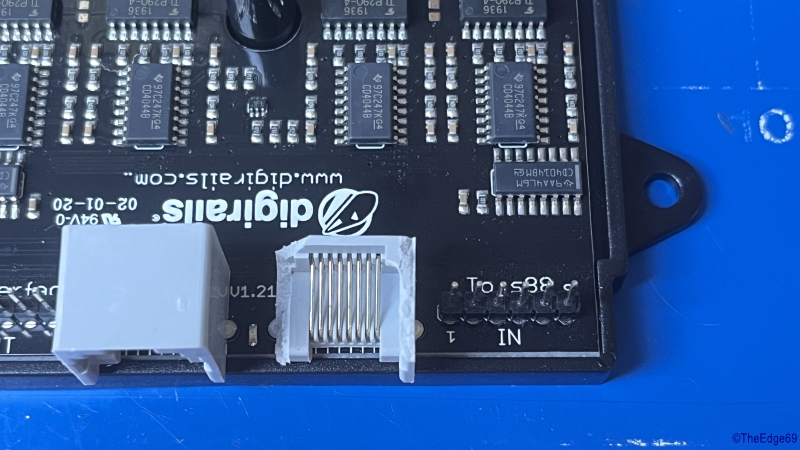

Hallo zusammen, danke erstmal für die Antworten, genau im oberen Teil, wo der Stecker einrastet, ist ein Teil weg 😒
schönste Grüsse
Jens
H0 digital mit WinDigipet 2018 Pro mit YD7001 zum fahren, IB-COM/div. LDT DB-2 als Booster und Dcc-Ex zum schalten Daisy, Multimaus/IRIS, Z21 APP und Windigipet APP als Handregler auf div iPad DR/ČSD/MÁV
Zitat von Nullproblemo im Beitrag #7ich bin noch an rätseln, um welche Ausführung (SMD od. THT) es sich bei der RJ45 Buchse handelt.
Hallo Denis, Hallo Jens, ja, das wäre interessant. @JEns, kannst du mal bitte nachsehen und die Info nachreichen? Ich tippe (Das hilft aber auch nicht weiter) dass das smd ist und nur die Stabilisierung durch die Leiterplatte gesteckt und verlötet ist. Aber "Wissen" ist besser, als "tippen" ;-)
Viele Grüße - Frank
Schön, dass in AC und DC die gleichen Decoder drin sind. Ein Grund weniger, in eine bestimmte Schublade gesteckt zu werden ...

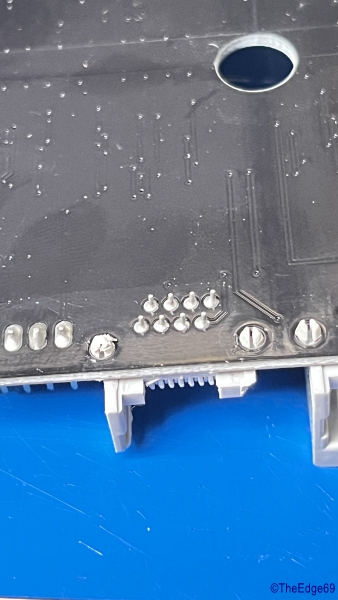

mache mal bitte ein Foto der Buchse von der anderen Seite und von unten. Es gibt die mit einem Versatz der Pins und wo die Pins der zwei Reihen gegenüber stehen. An der Rückseite kann man erkennen ob SMD oder THT. Ansonsten sind das normale RJ45 Buchsen.
Ansonsten frage Karst von Yamorc, der weiss das sicher, welcher Typ das ist, vielleicht hat er sogar welche auf Lager. Er weiss wohl auch, ob das eine 4-Layer Platine ist, dann muss man beim Entlöten sehr aufpassen.
Die SMD Ausführung hat einen Pitch-Abstand von 0,6 mm und die Kontakte liegen in einer Reihe. Bei der THT-Ausführung liegen die Kontakte versetzt in 2 Reihen, hängt mit dem Wellenlöten oder Selektivlöten zusammen.
H0 digital mit WinDigipet 2018 Pro mit YD7001 zum fahren, IB-COM/div. LDT DB-2 als Booster und Dcc-Ex zum schalten Daisy, Multimaus/IRIS, Z21 APP und Windigipet APP als Handregler auf div iPad DR/ČSD/MÁV
Das Schöne an einheitlichen Standards ist es, dass es so viele verschiedene davon gibt. Toleranz ist die Erkenntnis, dass es sinnlos ist, sich aufzuregen.
Ja, die könnte passen. Am besten mit einem feinen spitzen Seitenschneider die Reste der Buchse zerstören und die Kontakte vorsichtig kappen. Dabei so viel, wie möglich von den Kontakten über der Leiterplatte stehen lassen. (Um so besser und um so weiter weg von der Lötstelle kann man danach jeden einzelnen Draht fassen.) Wenn man hat, dann Zinn mit einem Entlötkolben absaugen und jeden Einzelnen Draht dabei einzeln herausziehen. Dann sollen die Löcher gleich wieder frei sein. Beim Entlöten mit Zeit, aber nicht mit Wärme und nicht mit Flussmittel sparen ... Viele Erfolg - Frank
Schön, dass in AC und DC die gleichen Decoder drin sind. Ein Grund weniger, in eine bestimmte Schublade gesteckt zu werden ...
bei den Steckern gibt es unterschiedliche Pinlayouts. Am besten die Abstände zur Leiterbahnkante abmessen und mit dem Datenblatt vergleichen. Das Lötzinn aus den durchkontaktierten Löchern zu bekommen ist nicht ganz einfach. Einfacher wäre es so eine Buchse mit Kabeln zu nehmen und an die Stifte für das Flachbandkabel anzulöten. Oder noch einfacher: Beim Kabel den Stecker abzwicken und die Adern an die Stifte anlöten. Oder noch einfacher: Das Modul als letztes in der Kette verwenden. Dann braucht man den Stecker nicht.
Bei solch defekten Buchsen entferne ich jeweils das Plastikteil auf der Oberseite. Anschliessend entferne ich einen drahtrest nach dem andern mit dem Lötkolben aus der Platine und sauge die Löcher mit Lötsauglitze leer. Dann kann die neue Buchse wieder bestückt und eingelötet werden.
Viel Erfolg $LampenHans
Wer in meinen Beiträgen Rechtschreibfehler findet, kann sie behalten, oder umweltschonend entsorgen. Die Fehler unterliegen weder dem Urheberrecht, noch sind sie durch Copyright geschützt. Auch Finderlohn wird dafür nicht bezahlt.
das ist THT und wie Carlo schon schreibt, da muss man aufpassen, da gibt es sehr viele unterschiedliche Typen. Also messen! Auch die beiden Halterungen der Buchse, die entlasten die Lötpads. Von einer Entlötpumpe würde ich absehen, Entlötlitze ist das richtige Werkzeug. Je nach Leiterplattenqualität ist sonst die Durchkontaktierung gleich mit weg, wenn man da mit der Entlötpumpe ran geht und beim Einlöten kommt nicht mehr von oben ran, wenn da eine Leiterbahn im Nirvana endet, weil die Durchkontaktierung in der Pumpe gelandet ist ... Und so wie das von unten aussieht, sind die meisten Leiterbahnen auf der anderen Seite. Beim Abkneifen aufpassen, das nicht zu viel Druck auf die Pins kommt, da löst sich auch schnell eine Leiterbahn von der Platine. Ein Heißluftlöter wäre gut geeignet, alle Pins auf einmal erwärmen.
Bleibt noch zu Hoffen, das es keine "Multi" Leiterplatten, oder wie die heißen, sind, also mit "Zwischenschicht". Dann wird es schwierig.
Viele Grüße Steffen
DR Ep.III und IV, Pilz Standard und Tillig Elite, Digikeijs DR5000 Update auf YD7001 DR4088/LN CS, DR4033, DR4018, WDec04b, Zimo, ESU, Kres FlexDec, I-Train Plus; TCB , Programmer: ESU, MXULFA, Lenz, D&H Schaut mal hier rein: Modellbau Club Jahnsbach Offizieller Sponsor der Modellbahnproduzierenden Industrie
das ist THT und wie Carlo schon schreibt, da muss man aufpassen, da gibt es sehr viele unterschiedliche Typen. Also messen! Auch die beiden Halterungen der Buchse, die entlasten die Lötpads.
Gängig ist das Raster 2,54 mm und senkrechtr oder waagerechtr Einbaulage.
Zitat von DL7BJ im Beitrag #17Von einer Entlötpumpe würde ich absehen, Entlötlitze ist das richtige Werkzeug. Je nach Leiterplattenqualität ist sonst die Durchkontaktierung gleich mit weg, wenn man da mit der Entlötpumpe ran geht und beim Einlöten kommt nicht mehr von oben ran, wenn da eine Leiterbahn im Nirvana endet, weil die Durchkontaktierung in der Pumpe gelandet ist ... Und so wie das von unten aussieht, sind die meisten Leiterbahnen auf der anderen Seite. Beim Abkneifen aufpassen, das nicht zu viel Druck auf die Pins kommt, da löst sich auch schnell eine Leiterbahn von der Platine.
Ob nun Lötpumpe oder Entlötlitze hängt im wesentlichen vom Übungsgrad ab. Kenne Menschen, welche mit beiden gut zurecht kommen und welche mit keinen der beiden Werkzeuge klar kommen. Reparaturpersonal ist besonders geschult und qualifiziert.
Zitat von DL7BJ im Beitrag #17Ein Heißluftlöter wäre gut geeignet, alle Pins auf einmal erwärmen.
Sogenannte Heißluftlöter werden für hochpolige IC's eingesetzt. Dazu braucht es immer eine Düse, welche auf die Geometrie des Bauteils abgestimmt ist. Alternativ kann man Infrarotlötgeräte verwenden, denn hier werden keine Hilfmittel, wie Düsen benötigt. Beide Methoden werden vorrangig bei Multilayer-Leiterplatten eingesetzt, um die Platine gleichmäßig zu erwärmen und die Leiterbahnen so wenig wie möglich zu stressen.
Nein Steffen, wird es auch dann eigentlich nicht. Ich kann mich den Ausführungen von Denis nur anschließen. Wenn man nicht mit Entlötlötkolben arbeiten will (ich wüsste echt nicht warum, aber das muss jeder selber wissen), dann einfach den Rest von jedem einzelnen Kontaktdraht mit der Pinzette greifen (darum so lang, wie möglich lassen) und den Lötkolben dann von oben (!) auf die Lötstelle an den Drahtrest halten und den Draht vorsichtig herausziehen. So durchwärmt der Draht quasi - bis er raus ist - die Lötstelle durch alle Ebenen hindurch und hält das Zinn während des Herausziehens zuverlässig flüssig. Wichtig ist viel Flussmittel und kurze Lötzeiten. Da ist eigentlich nichts dabei, aber ein bisschen Übung schadet auch nicht.
Viele Grüße - Frank
Schön, dass in AC und DC die gleichen Decoder drin sind. Ein Grund weniger, in eine bestimmte Schublade gesteckt zu werden ...
