Hallo zusammen,

Mir ist die Tage folgende Schienenkonstruktion aufgefallen. Ich habe sie mal rot eingekreist.



Sie befindet sich in Leipzig unmittelbar vor den Anlagen der Leipziger Eisenbahngesellschaft (LEG) bzw. dem Werk von DB Regio, westlich der Brücke der Hermann-Liebmann-Straße. Wenn die Verlinkung auf Google Maps klappt ist es hier. Auf dem Handyfoto erkennt man es leider schlechter als erhofft, die Konstruktion ist wie ein Weichenherzstück, also auch mit Fahrkantenunterbrechung.

Frage: Was ist das und welchem Zweck dient es? Ein Hemmschuhauswurf kann es nicht sein, der macht an dieser Stelle keinen Sinn. Und Kontaktgleise oder abschaltbare Abstellgleise gibt es in 1:1 nicht ;-)

Hallo Martin

Zuerst einmal , was Bitte ist eine Fahrkantenunterbrechung und woher hast Du denn diesen Begriff ? Es dürften sich dabei um die Allerletzten Überreste einer sich einmal Ursprünglich an dieser Stelle befundenen Weiche handeln die nicht Restlos zurück gebaut wurde , ganz einfach und Man muss da kein Mysterium darum machen . Wenn Du Google Earth auf Deinem PC hast geh mal in der Zeitleiste zurück und Du wirst wahrscheinlich Fündig werden .

Gruß Jörg

... ganz einfach,
Zu sehen ist eine bewegliche Schienenverbindung (für Tempwraturschwankungen).
Diese verhindert eine Gleisverwerfung.
Warum die allerdings dort eingebaut wurde kann ich nicht sagen.

Gruß Dieter

Hallo Dieter

Ein Schienenauszug ist es jedenfalls nicht , denn die gibt es immer nur an beiden Schienen eines Gleises , nie nur an einer Schiene allein eines Gleises und allgemein nur bei Eisenbahnbrücken .
https://de.wikipedia.org/wiki/Schienenauszug
https://de.wikipedia.org/wiki/Schienenau...uszugMitLzb.jpg

Gruß Jörg

Hallo Martin,

wenn du den oberen Gleisstrang siehst, kann man erahnen, dass dieser früher auch geradeaus ging und an dieser Stelle Kreuzungsweichen oder einfache Weiche lagen. Bei einem Rückbau wurden dann die Herzstücke (so vermute ich es) einfach drin gelassen ;-)

Ich sehe das auch so wie Justin. Da ich nicht weiß, ob man hier Screenshots von Googlemaps einstellen darf, habe ich mal nur die Schienenstränge nachgezeichnet, quasi eine Modellzeichnung erstellt:

Da, wo der blaue Kringel gezeichnet ist, erahne ich beim Googlebild noch die Lücke für die Weichenstellmechanik.

Ich habe mal die vermutlich entfernten Schienenstränge und Weichenzungen ergänzt:

Hallo Leute

Ein sehr interessantes Thema- Gleisentwicklungen auf sächsischen Bahnhöfen.
Christian und Justin haben Recht. Die zwei verbliebenen Herzstücke sind Überreste einer DKW und einer einfachen Weiche.

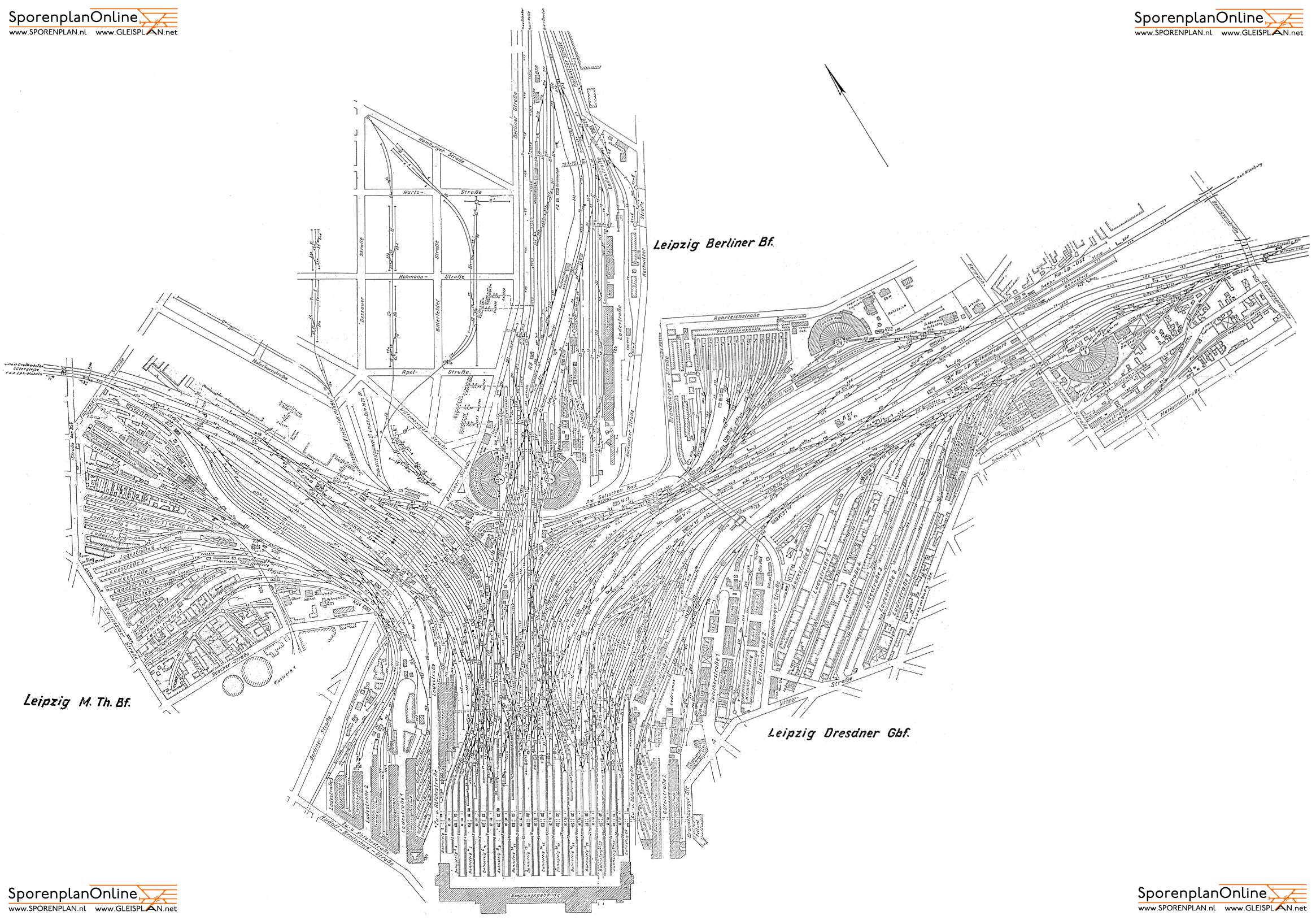

In der Wikipedia findet man einen Gleisplan des Leipziger Hbf von 1909, der dies belegt:
https://upload.wikimedia.org/wikipedia/c...bei_Leipzig.jpg
Oder hier:
http://www.sporenplan.nl/figuren/tekenin...Leipzig_Hbf.jpg

Fille Spasss und fröhliches Basteln wünscht
Urian

Hallo zusammen,

vielen Dank an Justin, Christian und Urian für die Auflösung.
