Es war im Spätsommer 2013 als Baumbauer 007 (Frank-Martin) mit dem ersten Bildmaterial kurz vor der Sanierung des alten Bhf Gebäudes in Stolzenau und dem Wunsch nach einer Modell-Umsetzung einen Thread eröffnete.
Das liegt nun eine Weile zurück.

Einige Jahre später trafen wir zusammen, da ich seine Bäume bestaunen wollte, unser beider Wohnort liegt halt auch nicht weit voneinander entfernt.
Ganz nebenbei fiel der Blick auf Bauzeichnungen und es ergab sich ein Gespräch über das Vorhaben.
Zu jenem Zeitpunkt waren einige LaserCut Firmen bereits angesprochen worden, jedoch ohne Ergebnis oder realisierbare Rahmenbedingungen.

Da 3D mein Lohn und Brot ist und mich auch 3D Druck schon vor Jahren reizte, hatte ich mich erstmal unverbindlich einer reinen 3D Konstruktion angenommen.
Zeitlichen Aufwands allerdings äußerst blauäugig...


So wurden aus den mal angesetzten 4 bis 6 Wochen knappe 3 Jahre.
Sicher mit etlichen Unterbrechungen aber zugegebenermaßen ein kleinwenig verschätzt.

Auf der Kippe stand das Projekt anfang diesen Jahres als die Druckkosten jegliche finanzierbare Dimension sprengten.
Es kam nun aber gerade in diesem Jahr sehr viel bezahlbare und auch deutlich gesteigerte Technik auf den Markt, die bei entsprechendem Bauraum auch die nötige Druckpräzision bot.

Hier sei nun ein Einblick in viele Bauschritte gegeben.

In einigen Wochen sollten alle Teile fertig gedruckt sein, Fenster und Türen gelasert werden und am Ende auch in Kleinst-Serie gehen können.


Zunächst das Vorbild:

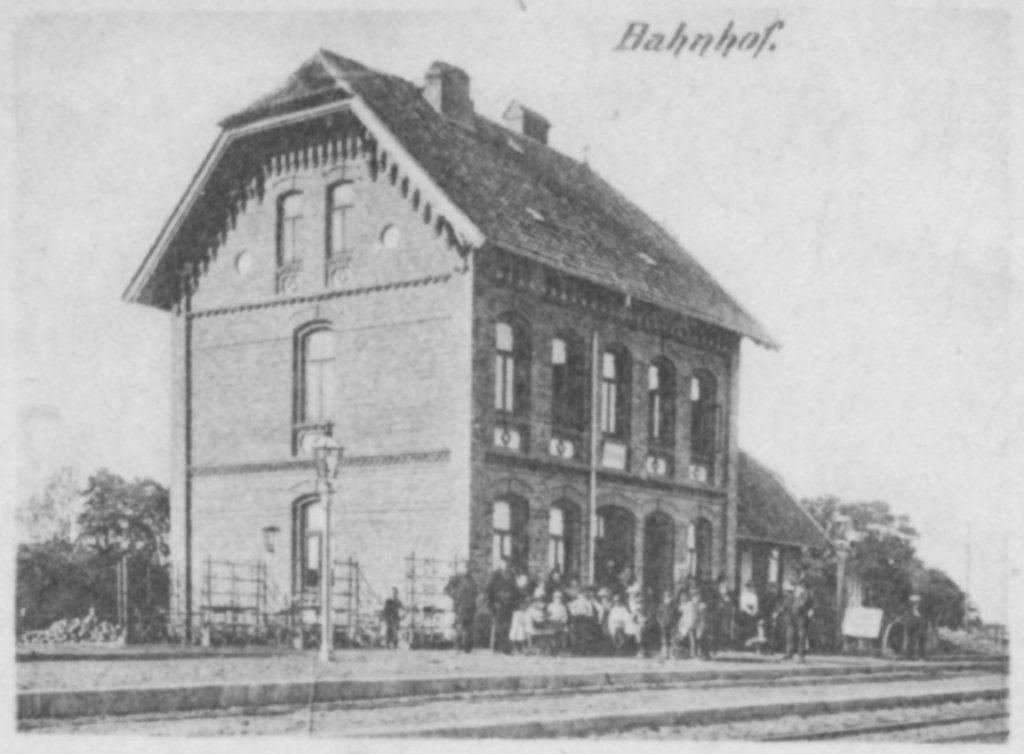

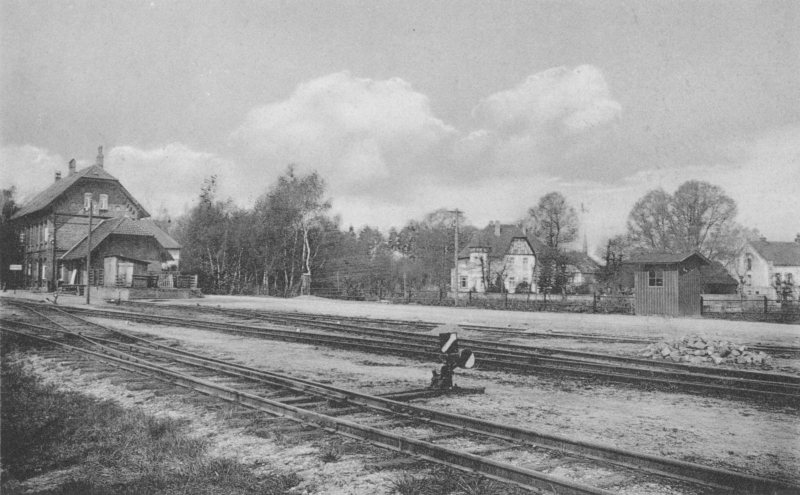

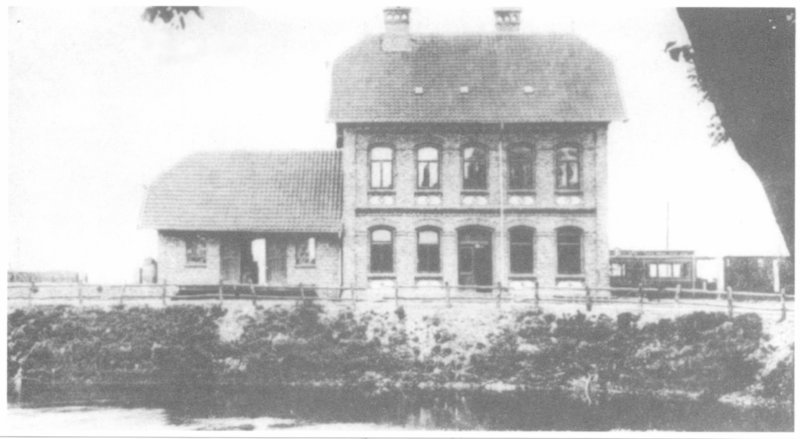

Epoche I

http://www.modellbahn.zone/content-data/...Epoche-I_p1.jpg

http://www.modellbahn.zone/content-data/...Epoche-I_p2.jpg

http://www.modellbahn.zone/content-data/...Epoche-I_p3.jpg

http://www.modellbahn.zone/content-data/...Epoche-I_p4.jpg

Bild-Material gesammelt von Frank-Martin


Epoche II mit dem Gaststätten Anbau

http://www.modellbahn.zone/content-data/...poche-II_p1.jpg

Bild-Material gesammelt von Frank-Martin

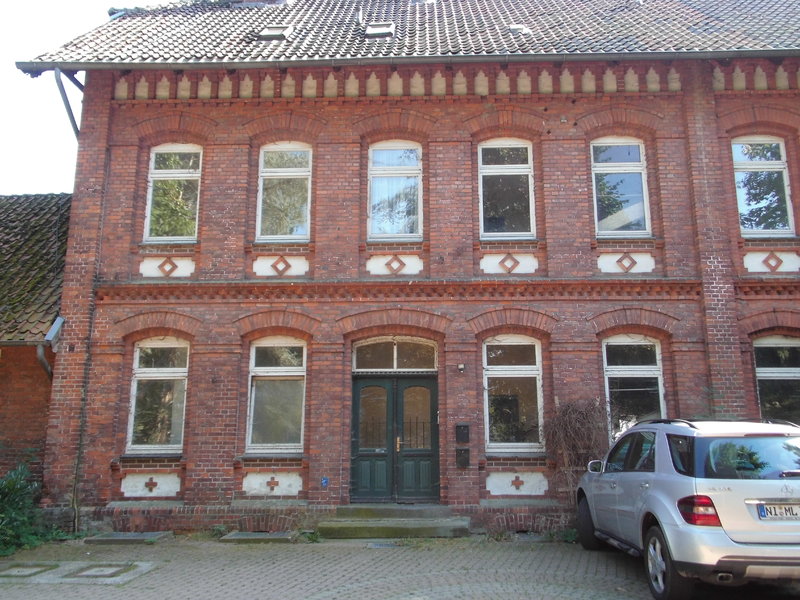

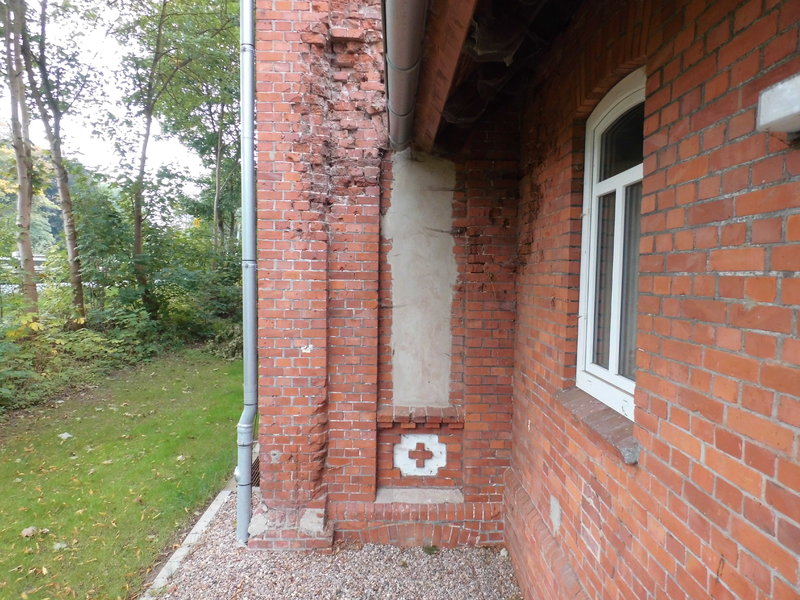

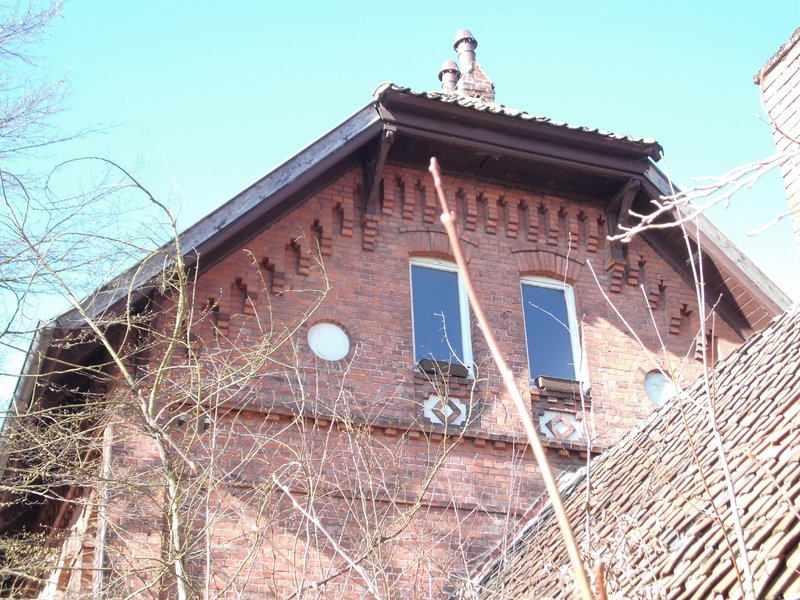

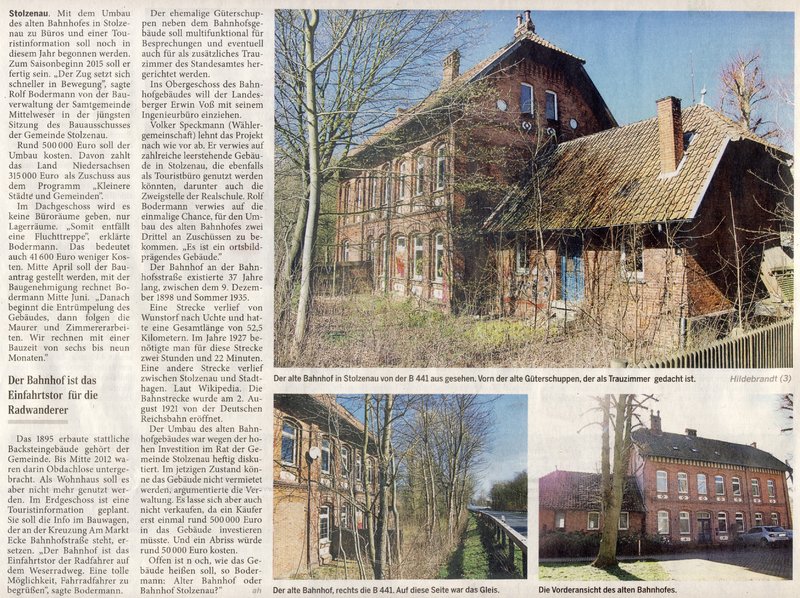

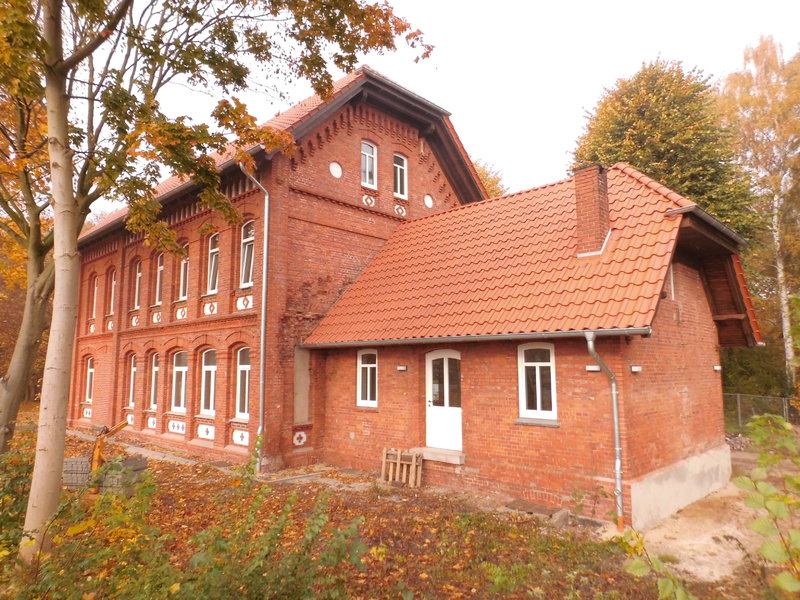

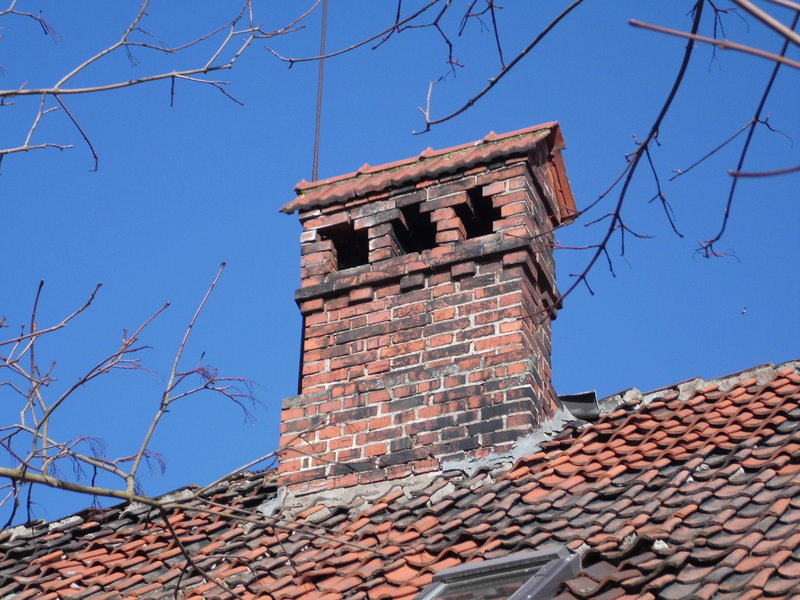

Aktueller Zustand der letzten Jahre (teils vor, teils nach der Sanierung)

http://www.modellbahn.zone/content-data/...aktuell_p01.jpg

http://www.modellbahn.zone/content-data/...aktuell_p02.jpg

http://www.modellbahn.zone/content-data/...aktuell_p03.jpg

http://www.modellbahn.zone/content-data/...aktuell_p04.jpg

http://www.modellbahn.zone/content-data/...aktuell_p05.jpg

http://www.modellbahn.zone/content-data/...aktuell_p06.jpg

Photos von Frank-Martin

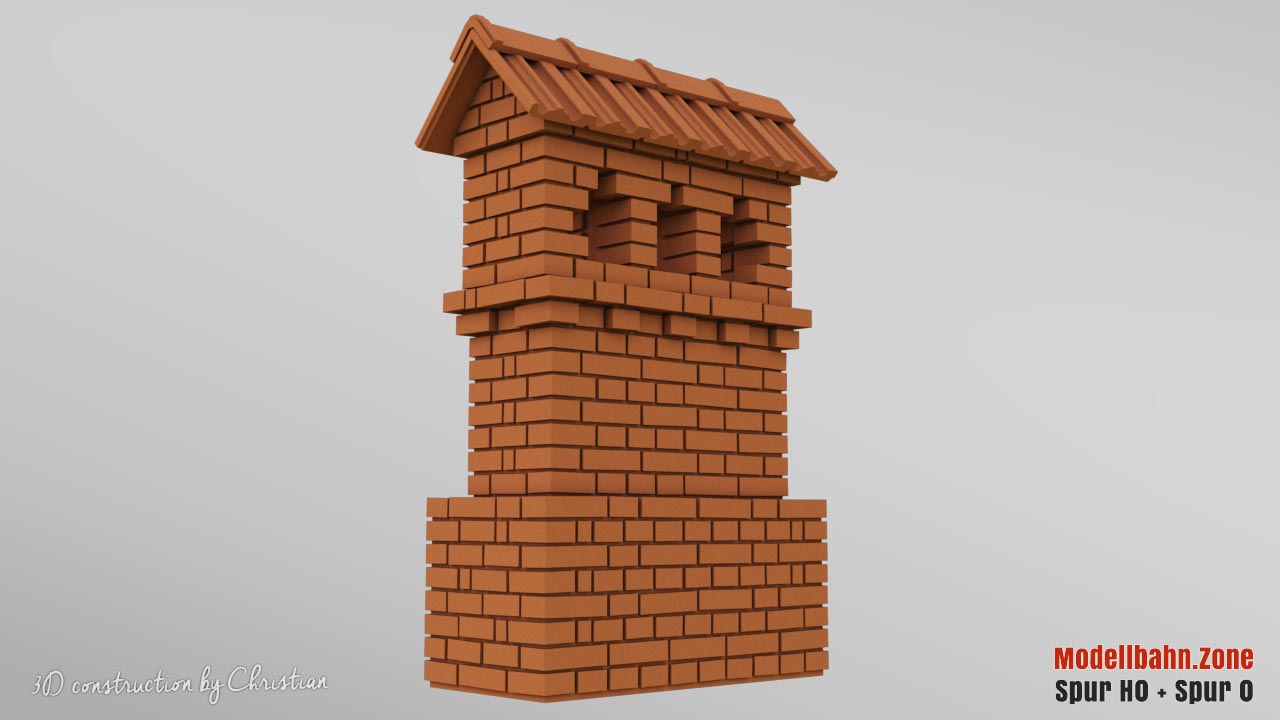

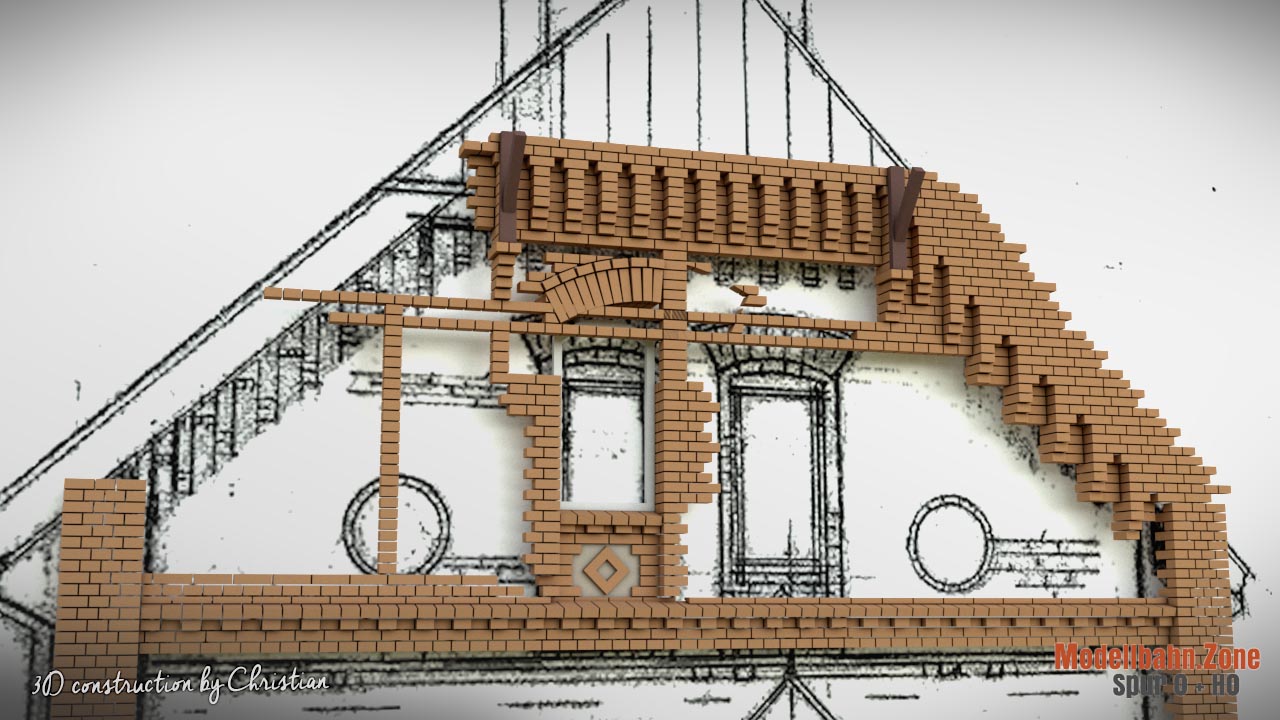

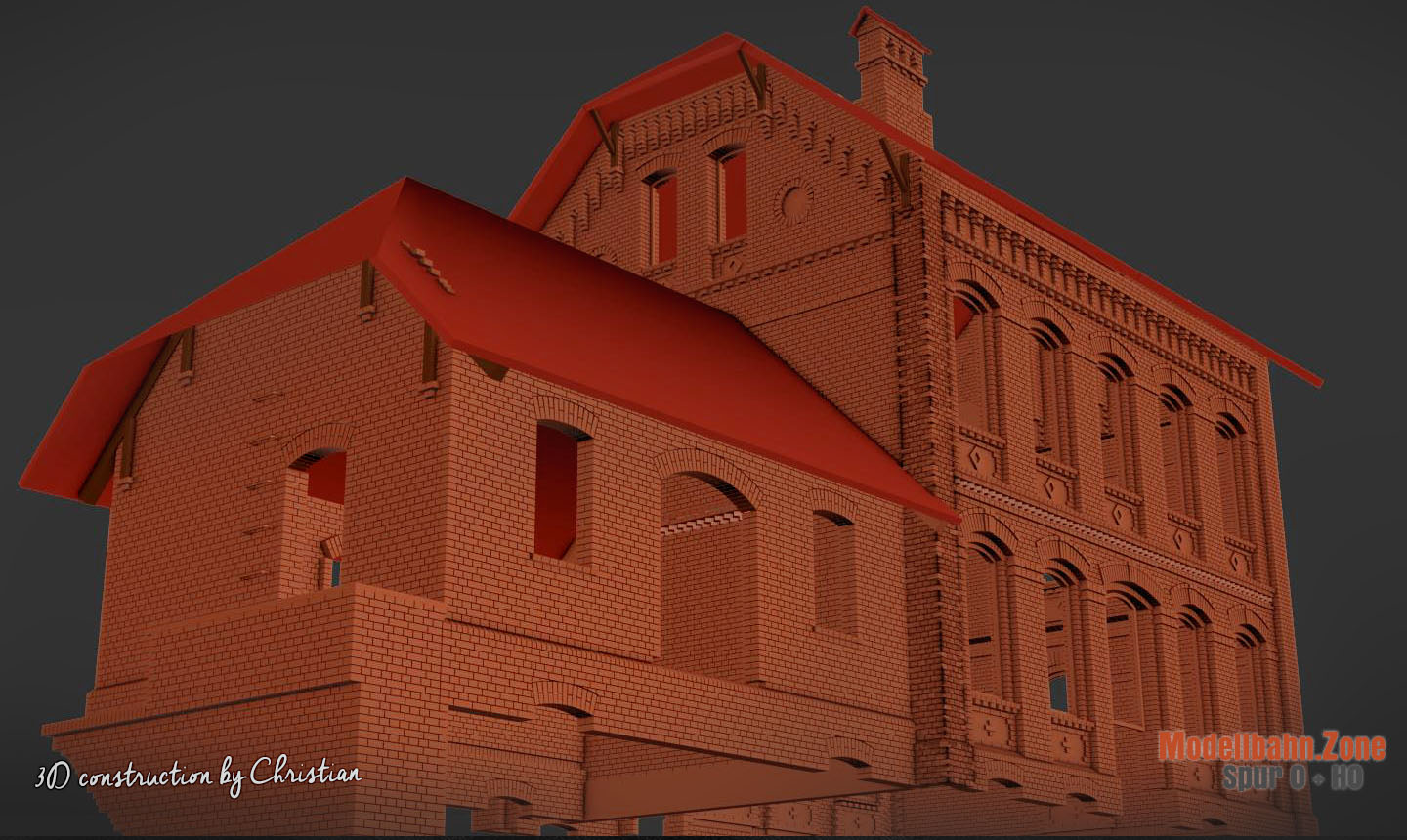

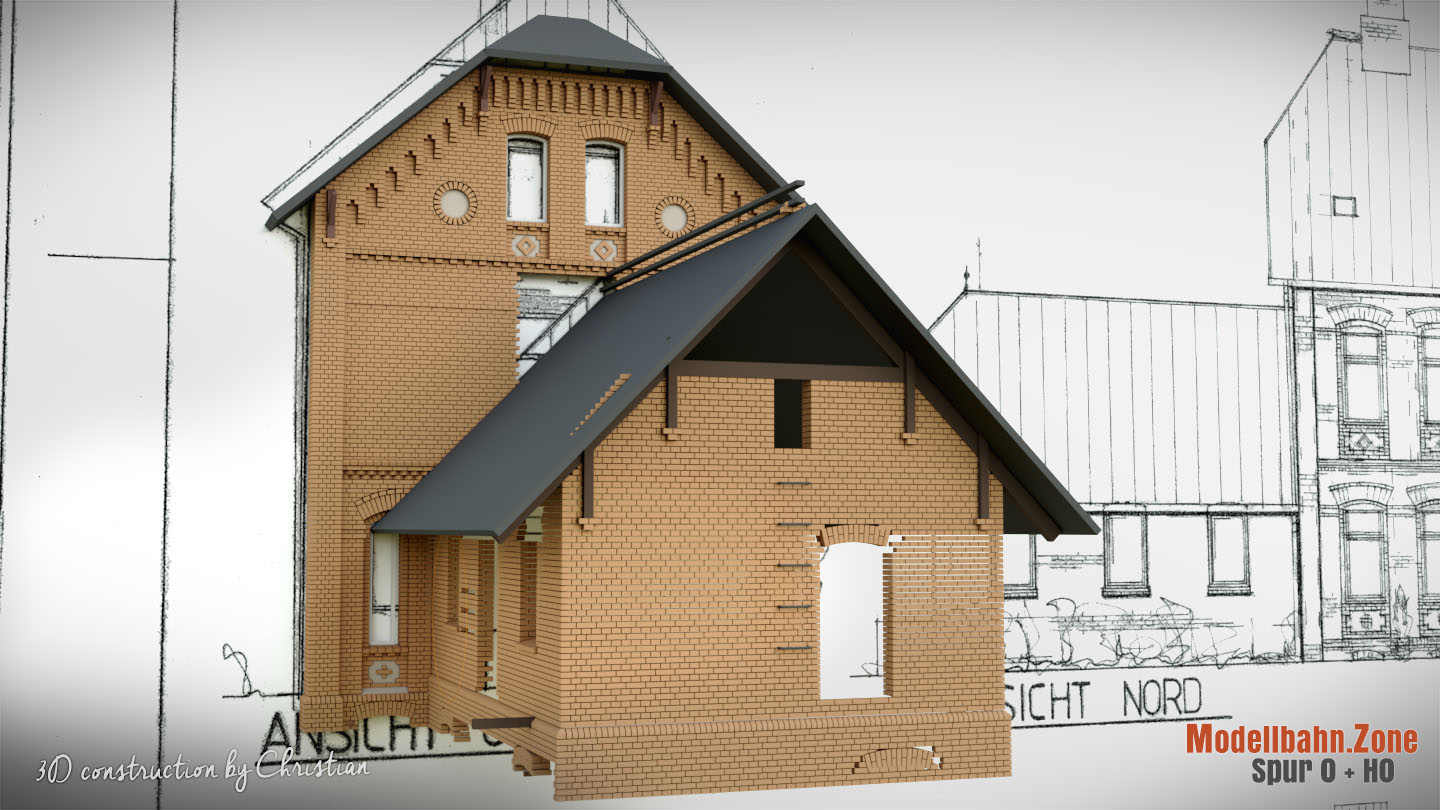

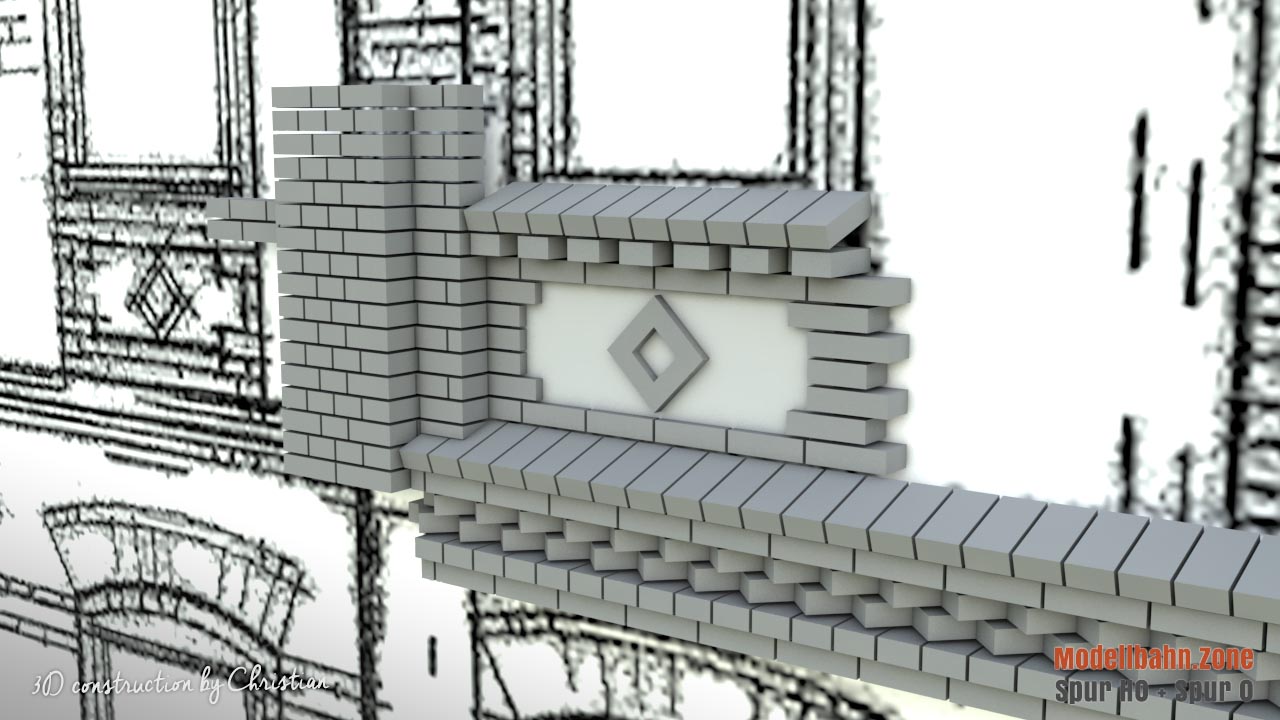

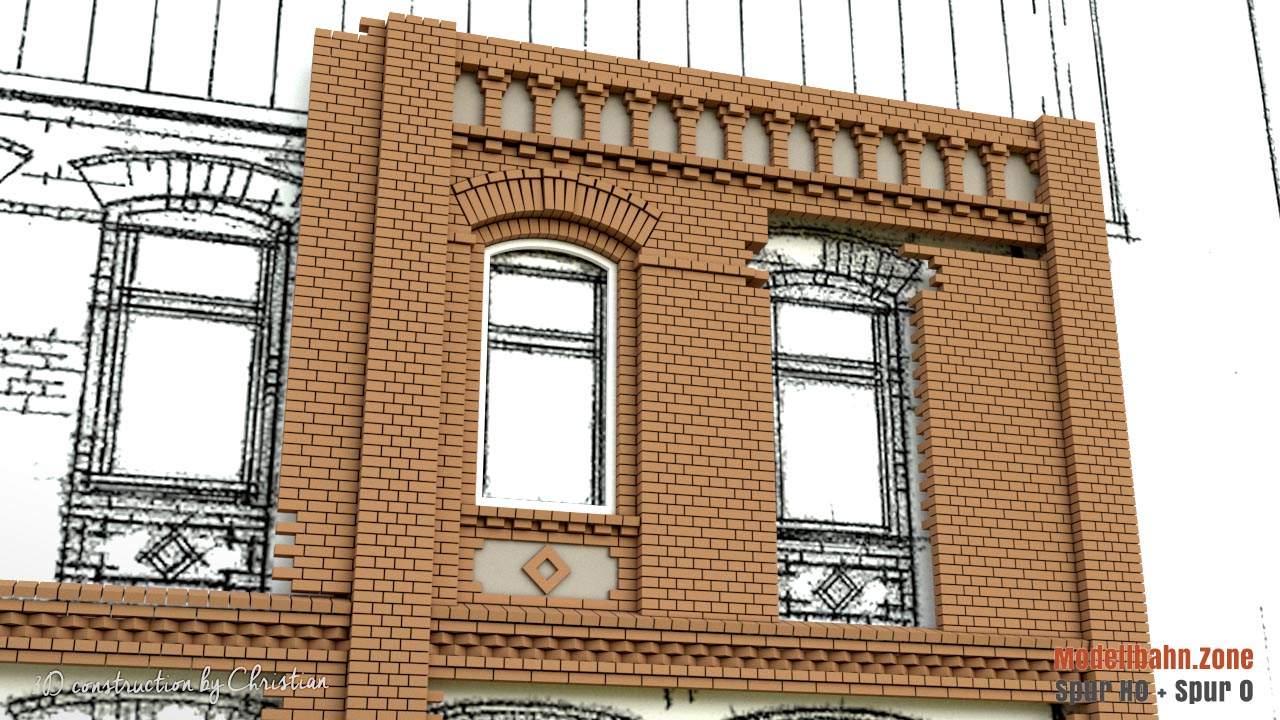

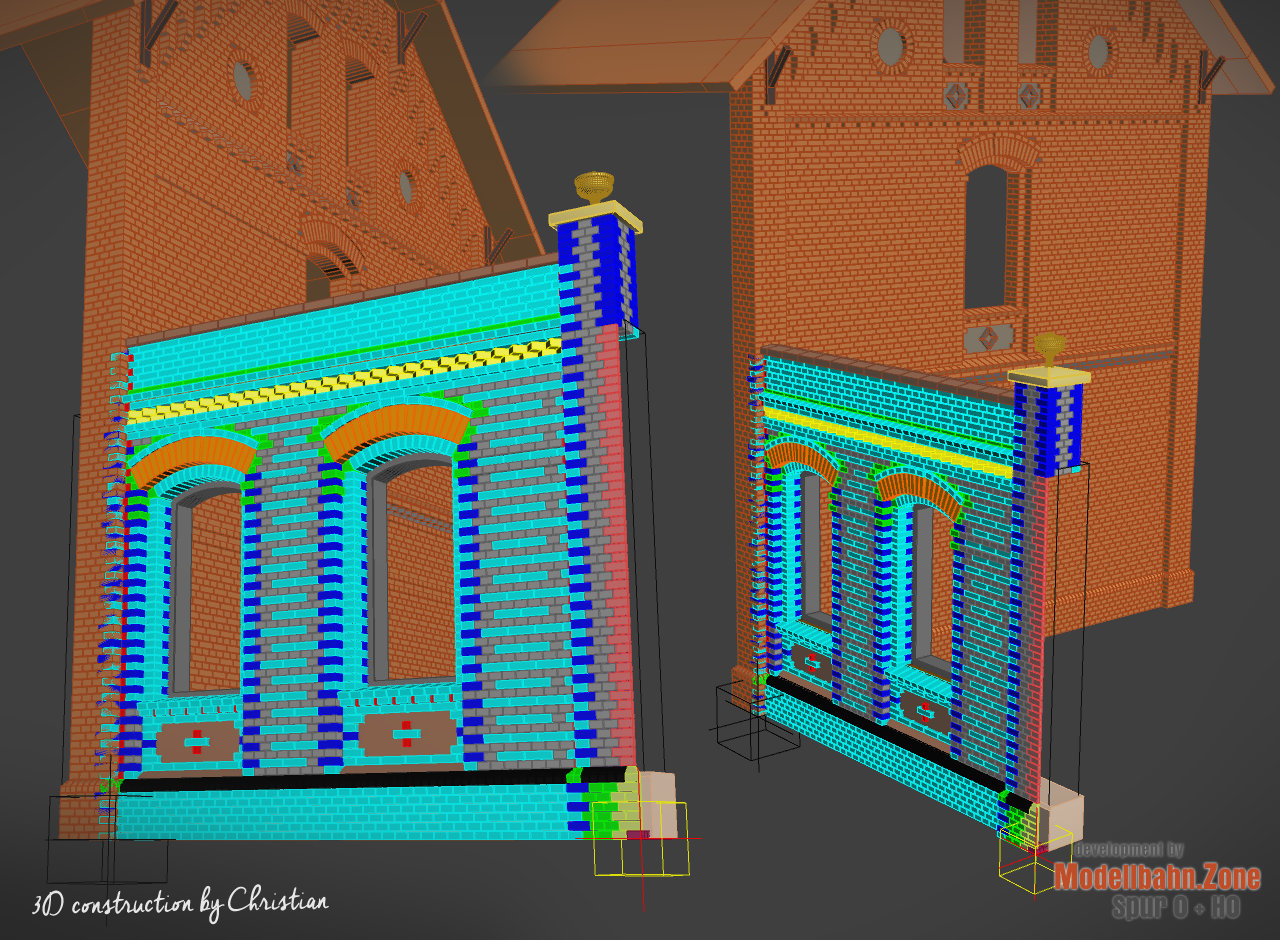

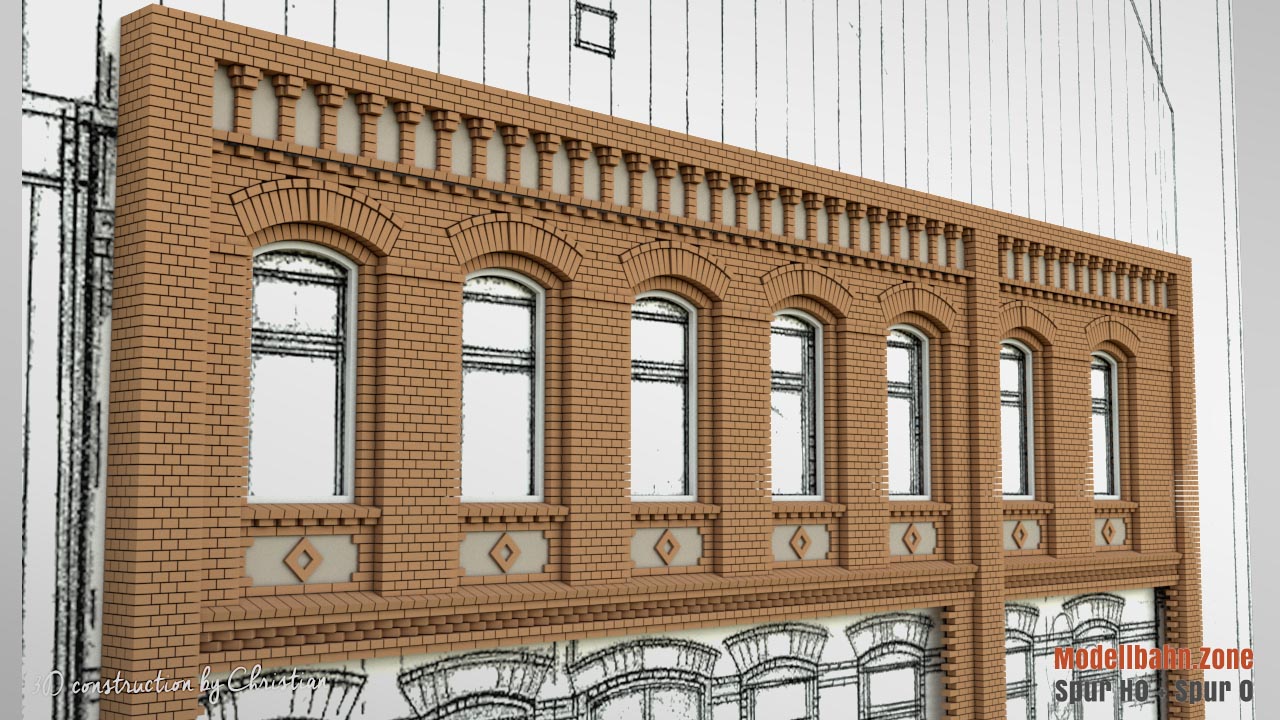

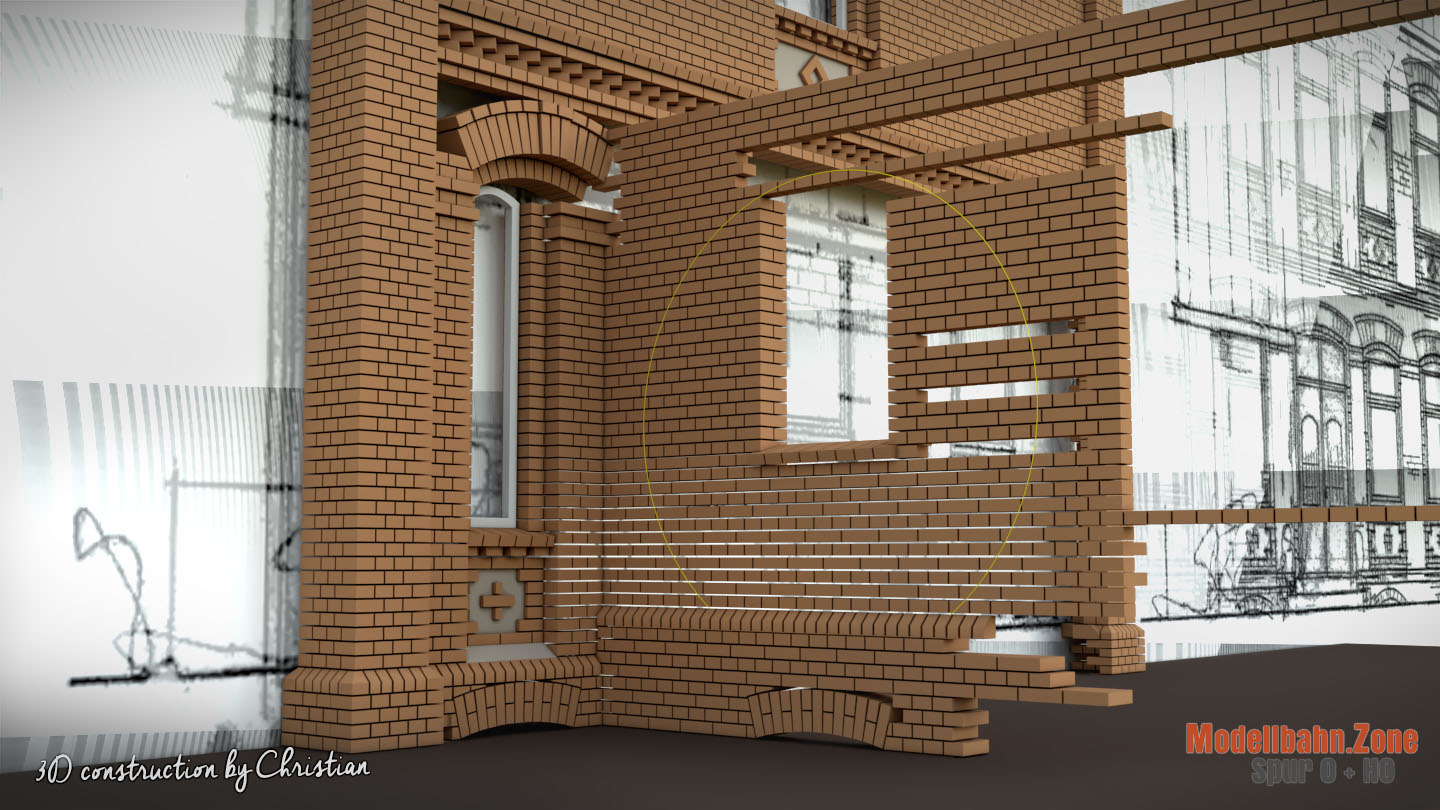

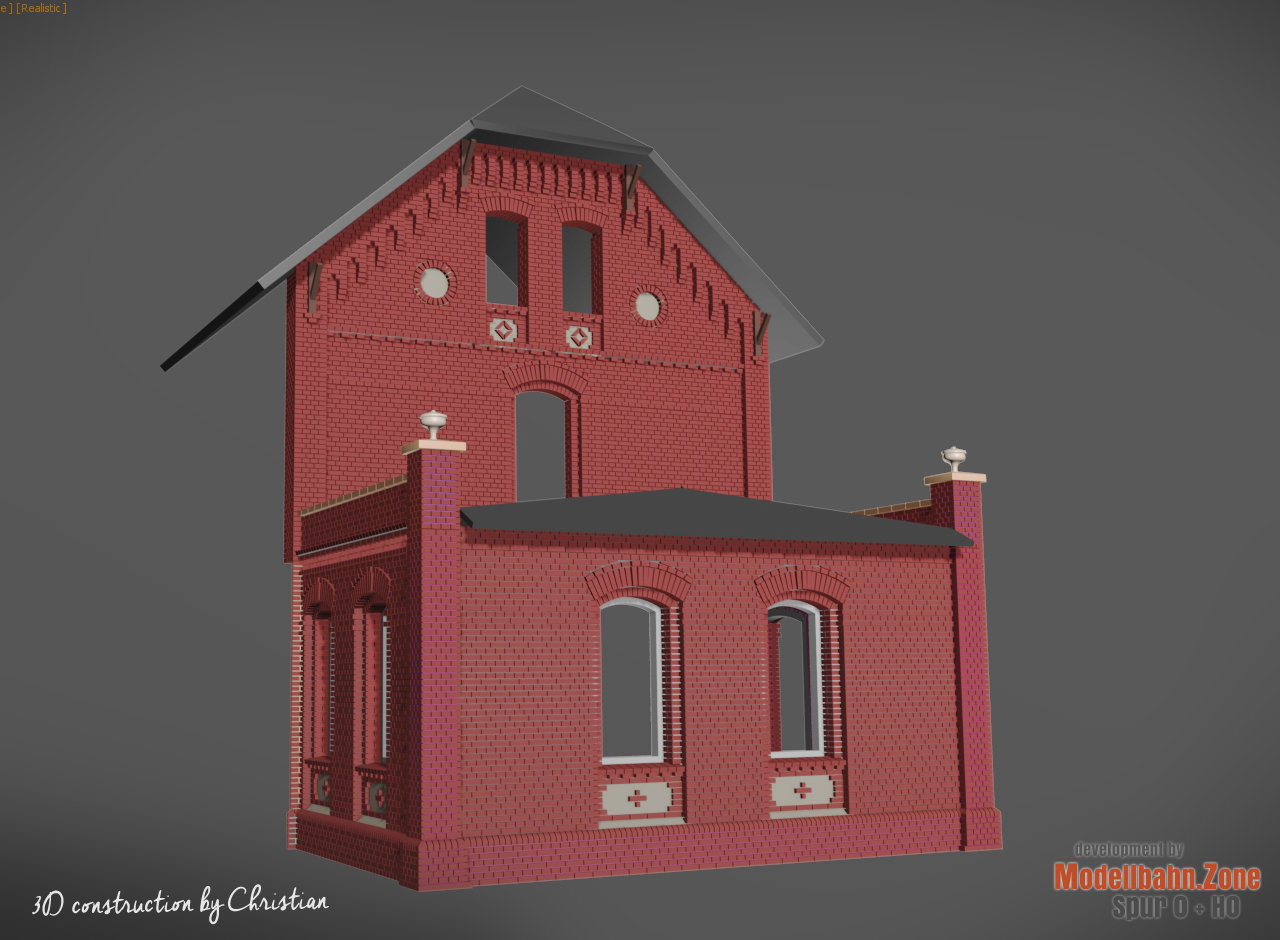

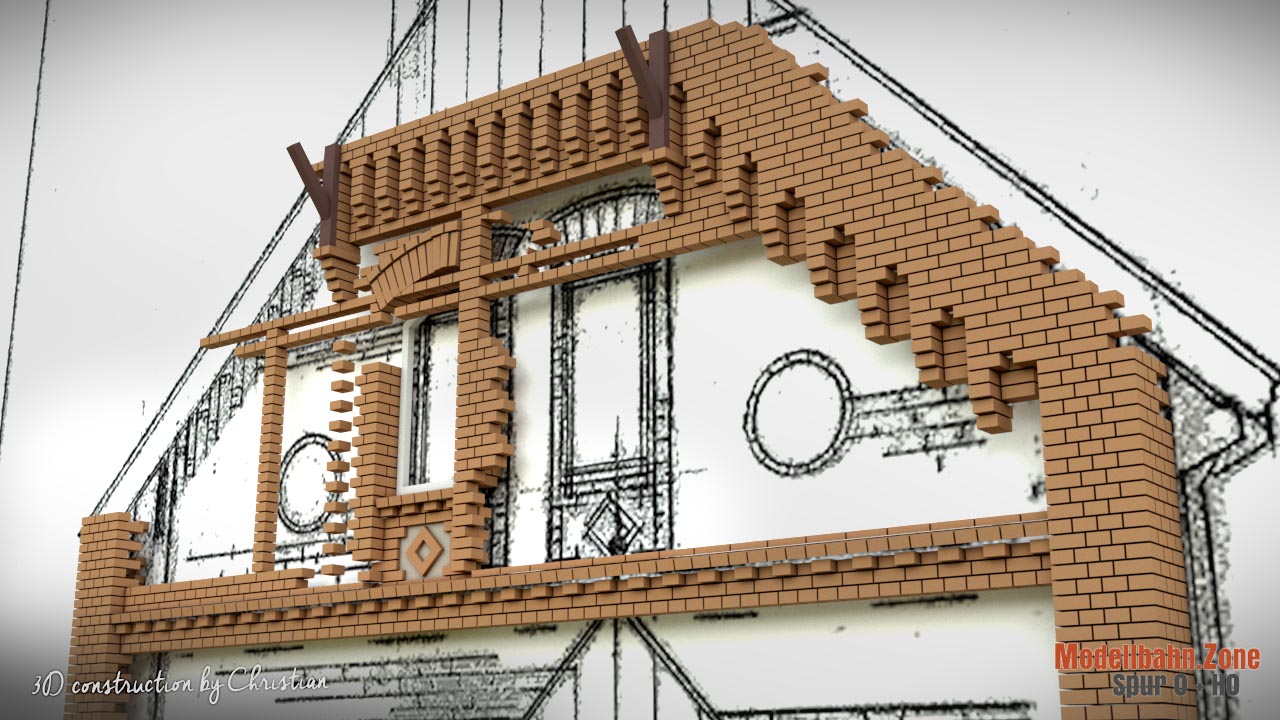

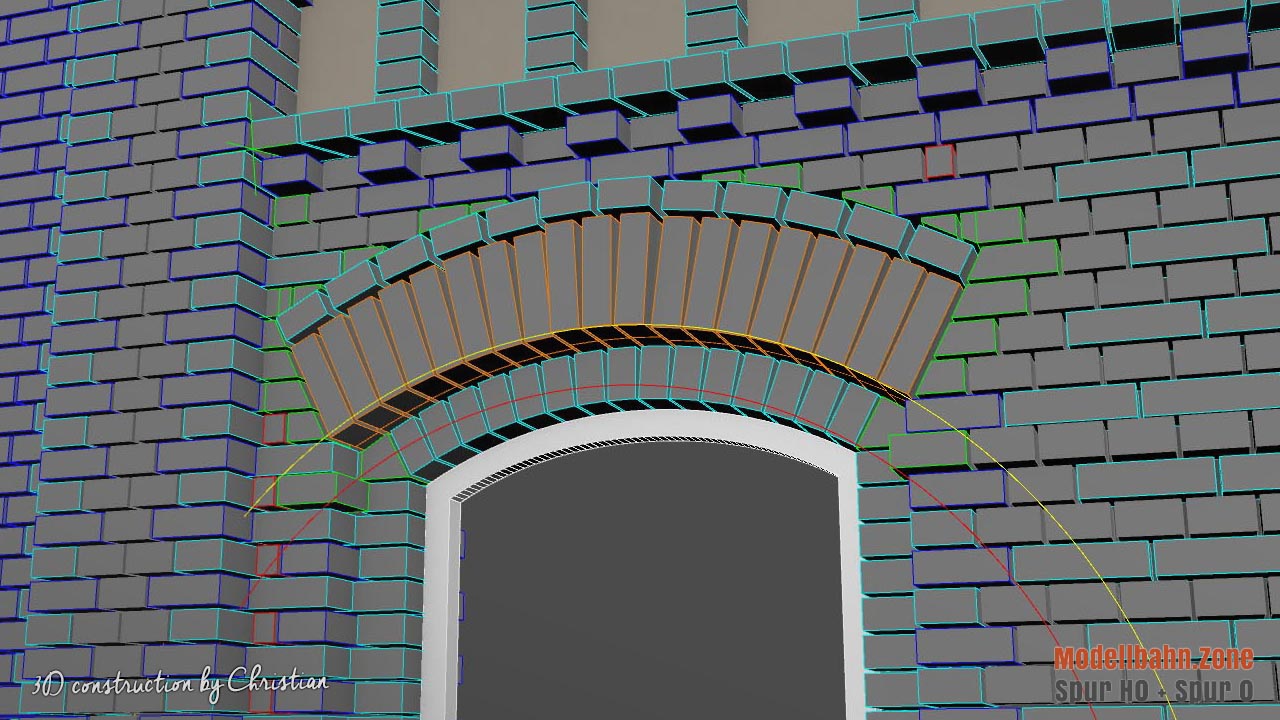

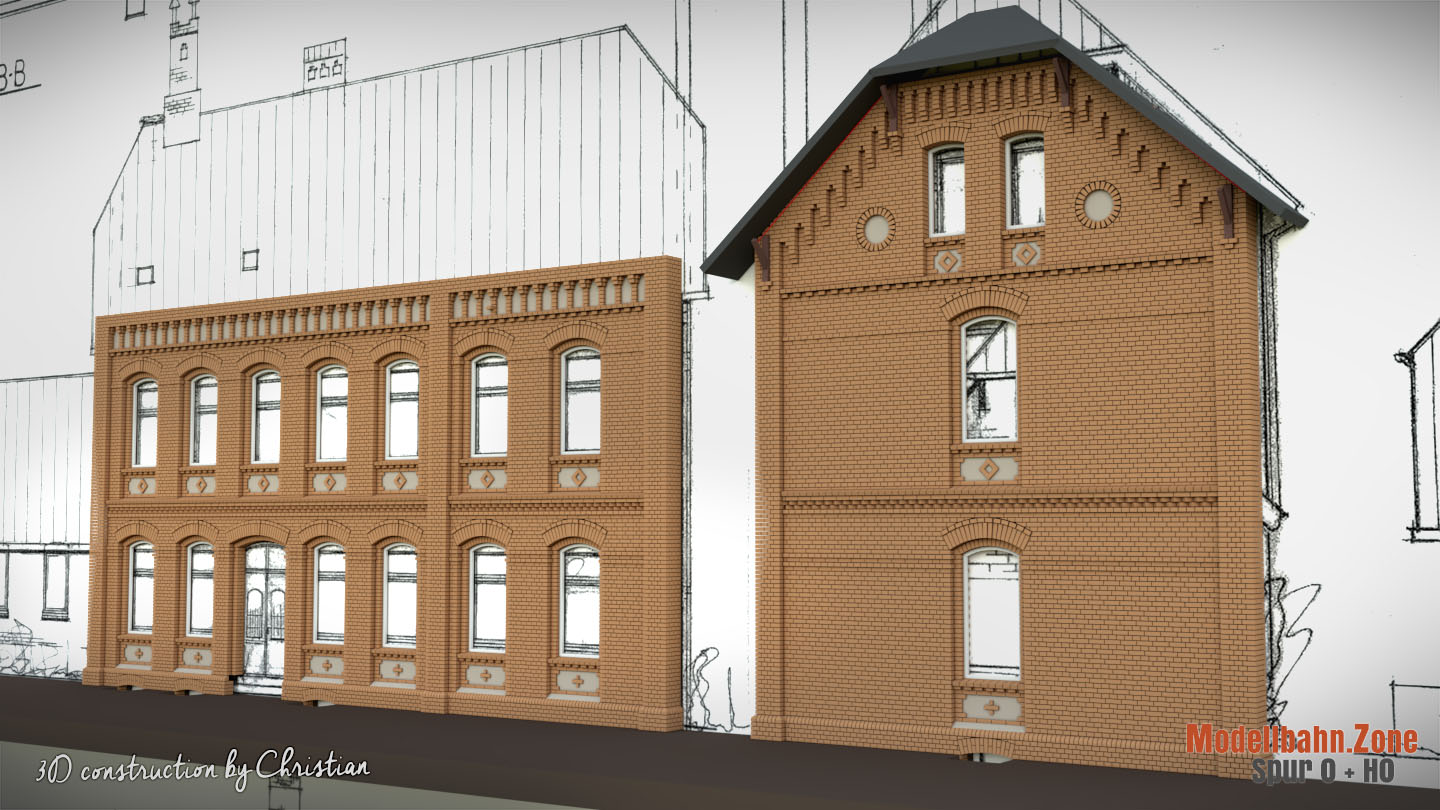

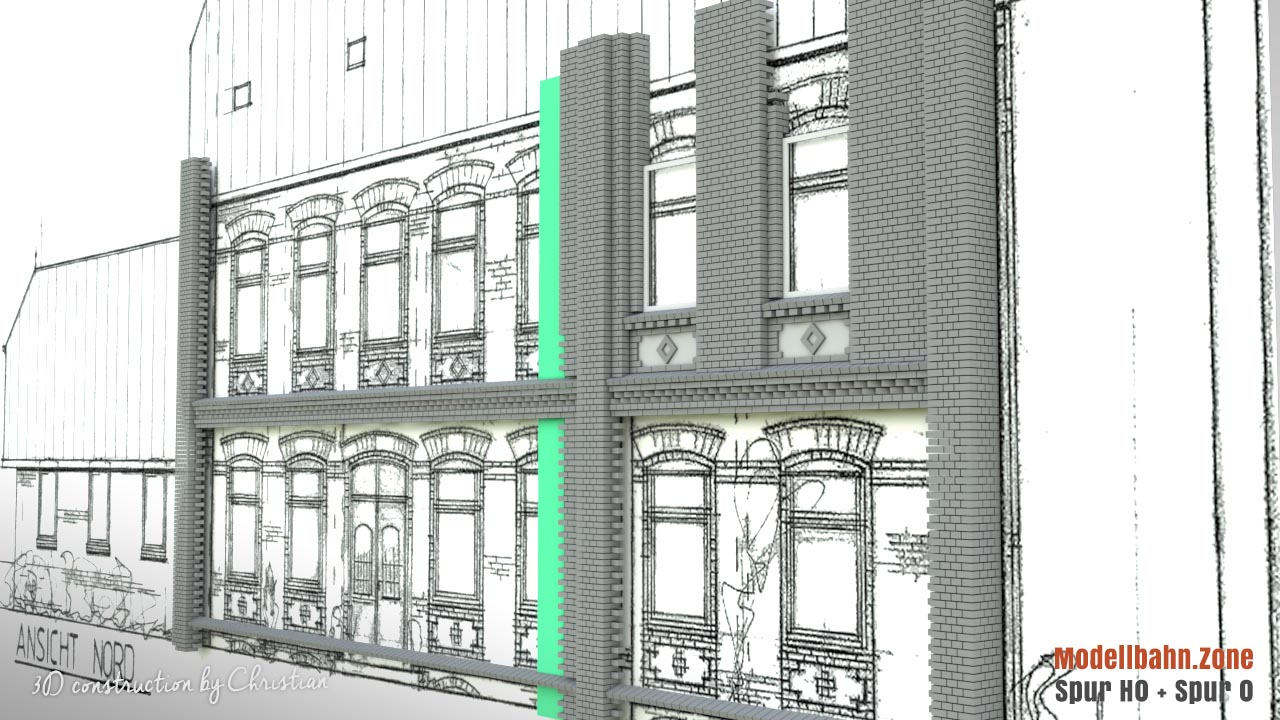

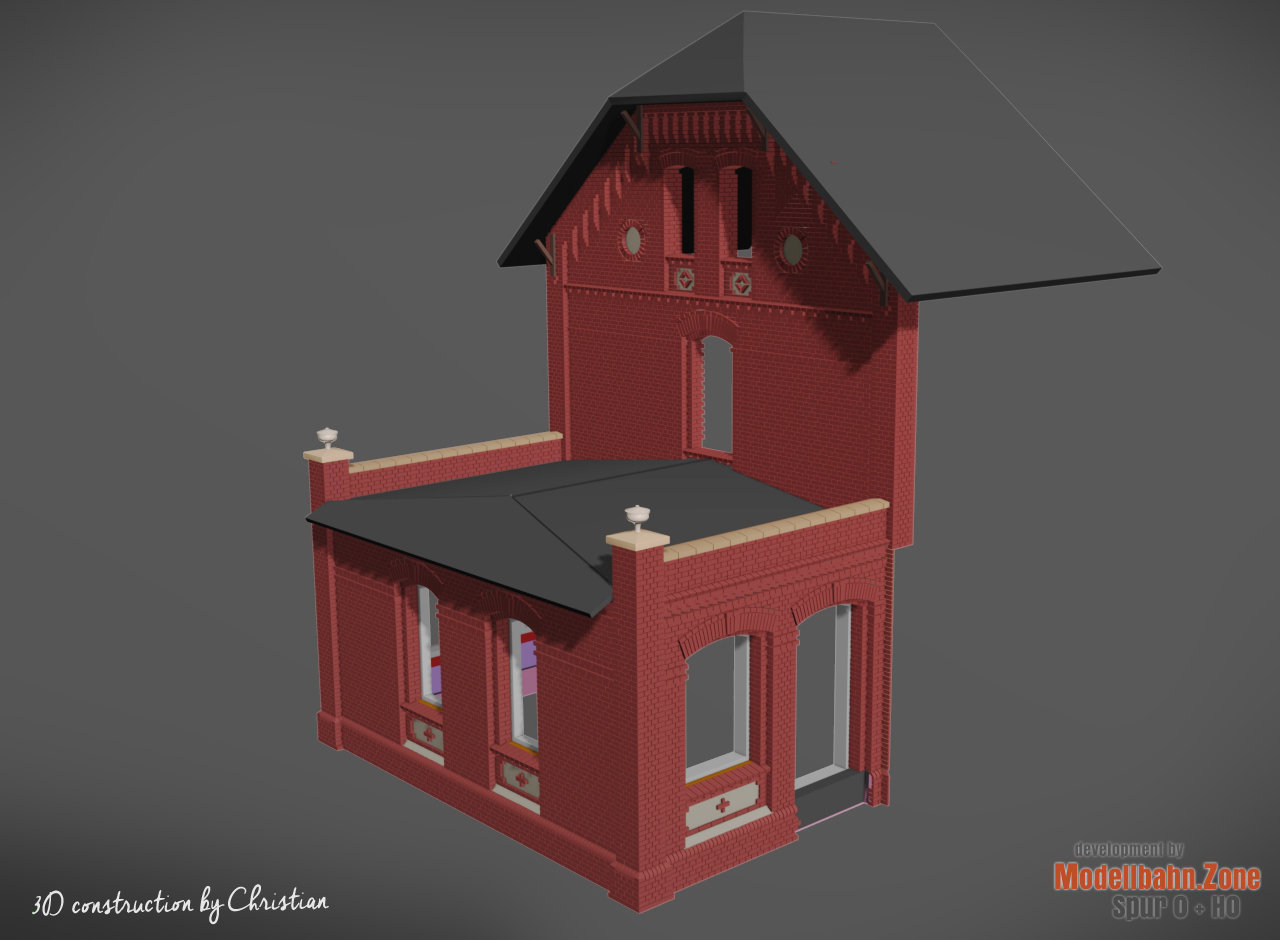

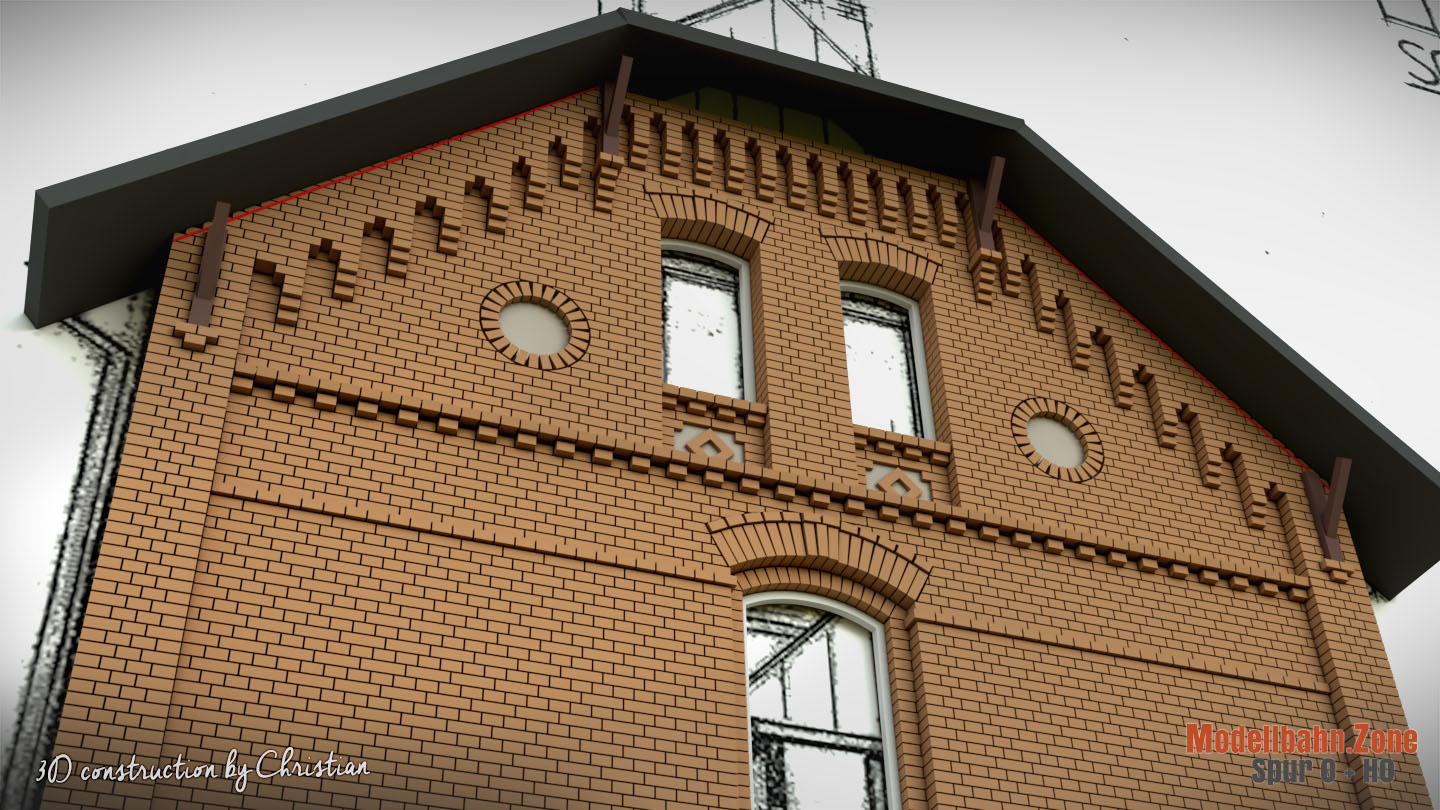

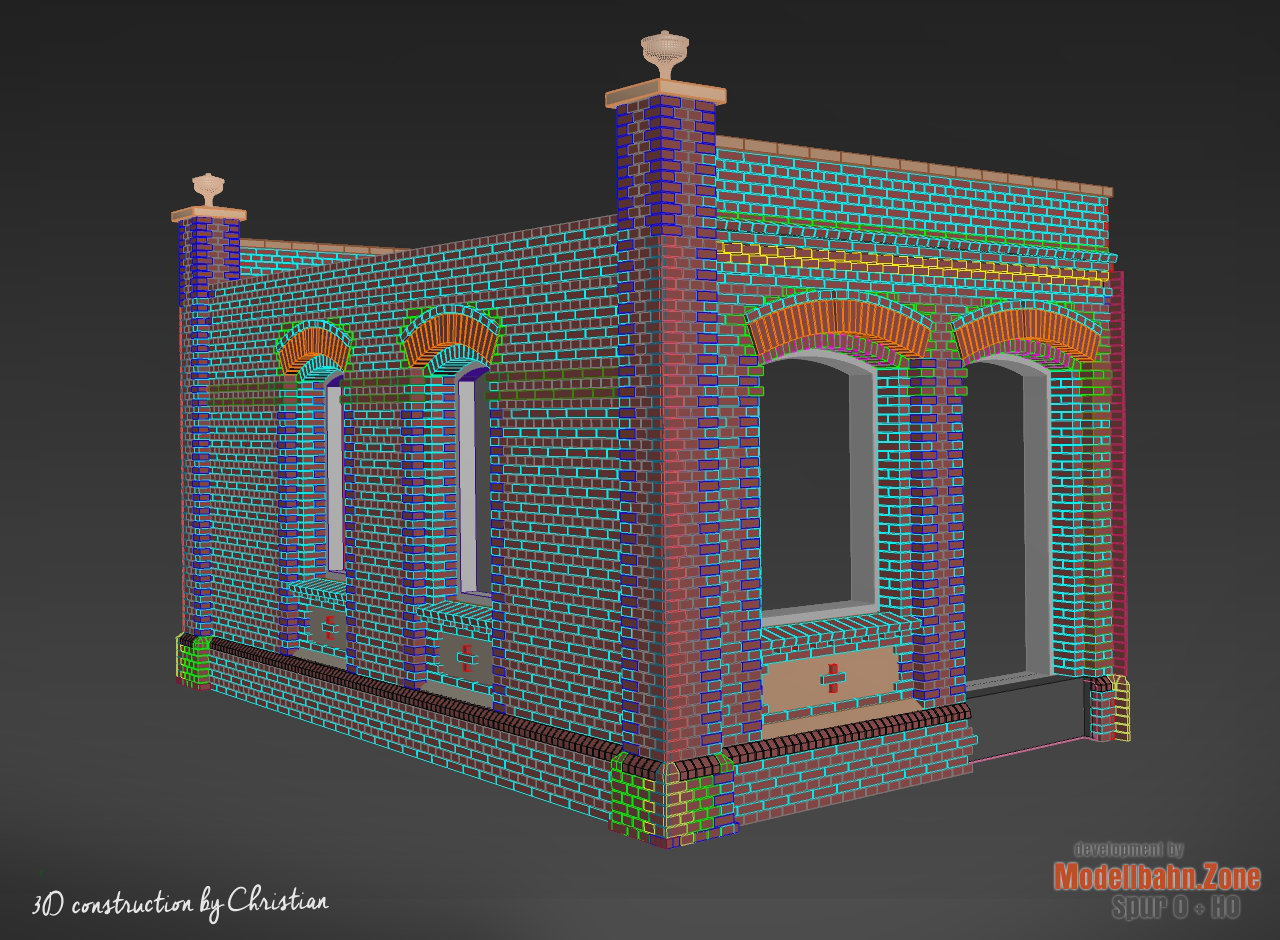

Die Entwicklugs-Schritte im 3D

http://www.modellbahn.zone/content-data/..._pic01a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic01a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic01b_csm.jpg

http://www.modellbahn.zone/content-data/..._pic02a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic01a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic02a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic02a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic03a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic02a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic04a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic01a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic01b_csm.jpg

http://www.modellbahn.zone/content-data/..._pic01a_csm.jpg

http://www.modellbahn.zone/content-data/..._pic_03_csm.jpg

http://www.modellbahn.zone/content-data/..._pic_04_csm.jpg

http://www.modellbahn.zone/content-data/...csm_3Dprint.jpg

http://www.modellbahn.zone/content-data/..._pic_02_csm.jpg

http://www.modellbahn.zone/content-data/..._pic_02_csm.jpg

http://www.modellbahn.zone/content-data/..._pic_12_csm.jpg

http://www.modellbahn.zone/content-data/..._pic_13_csm.jpg

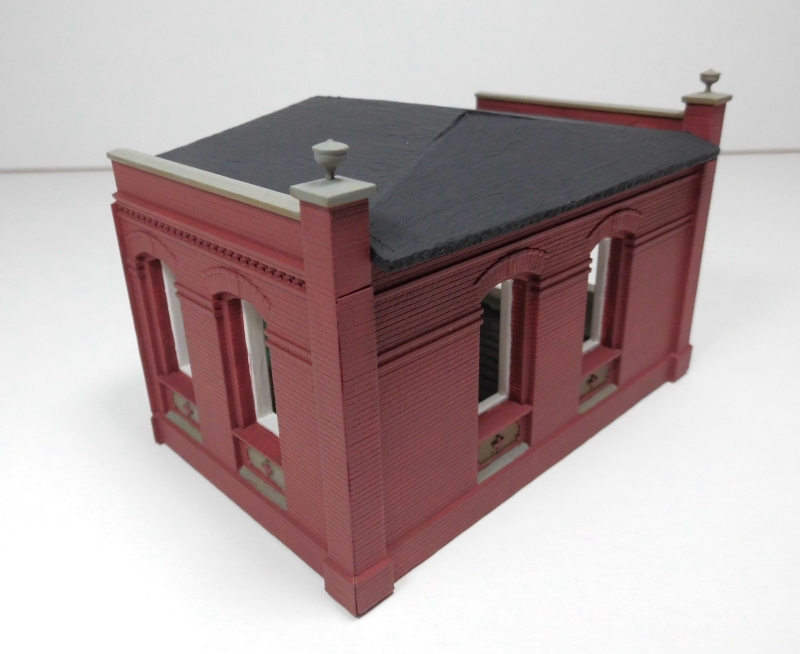

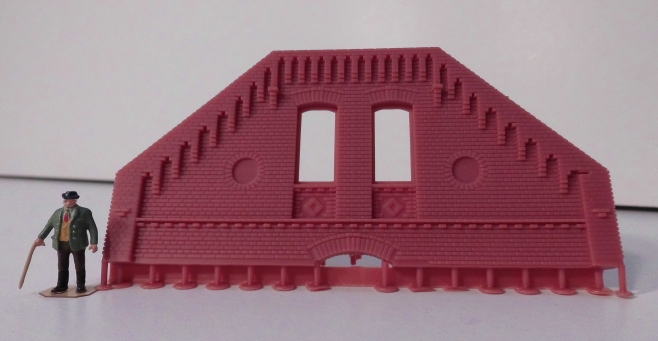

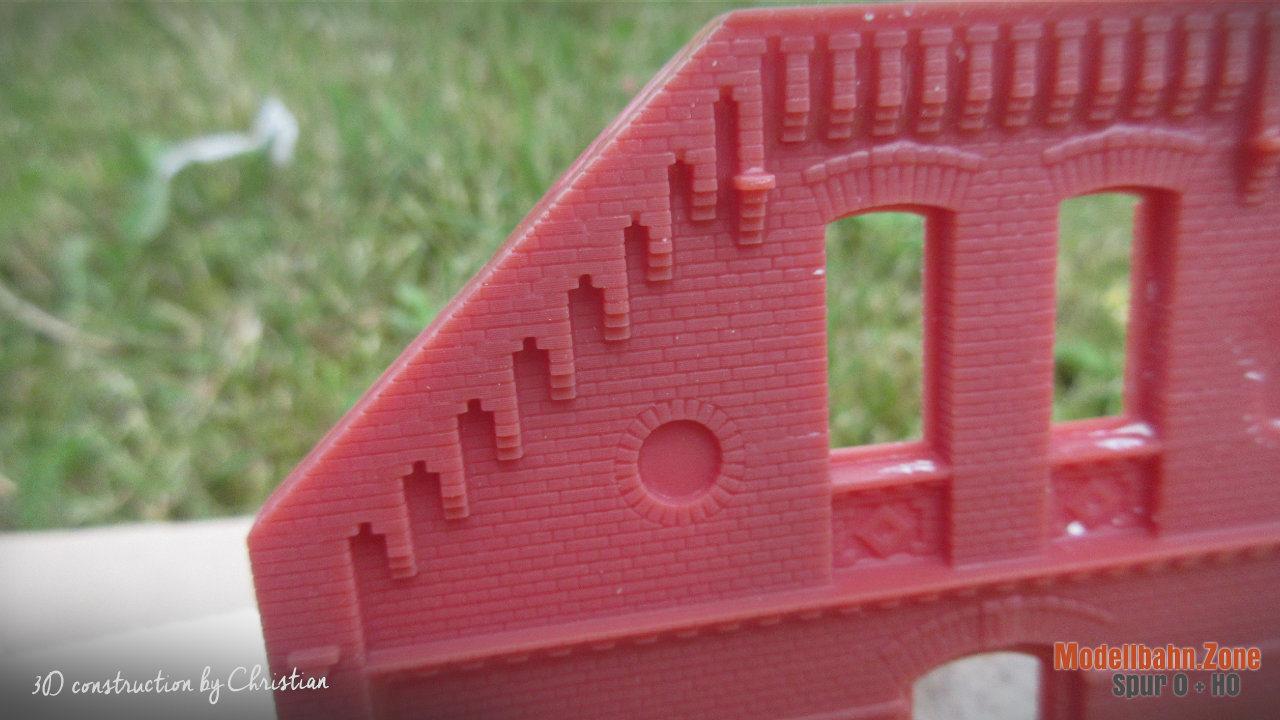

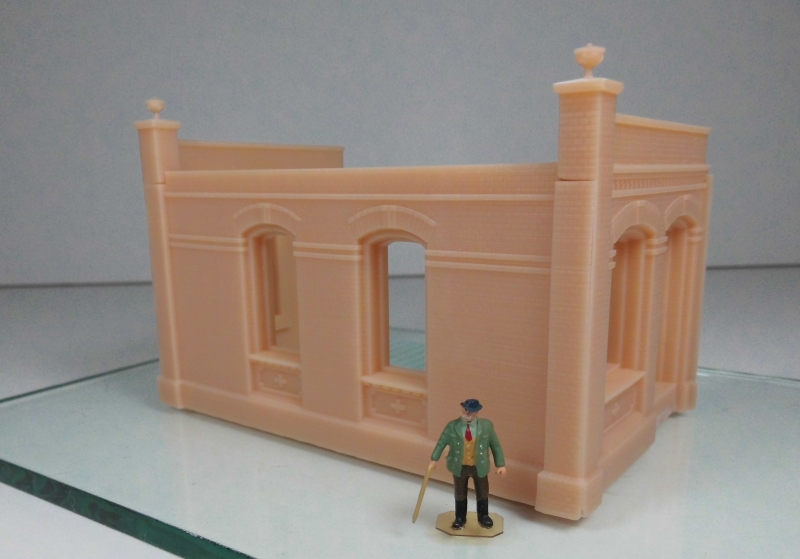

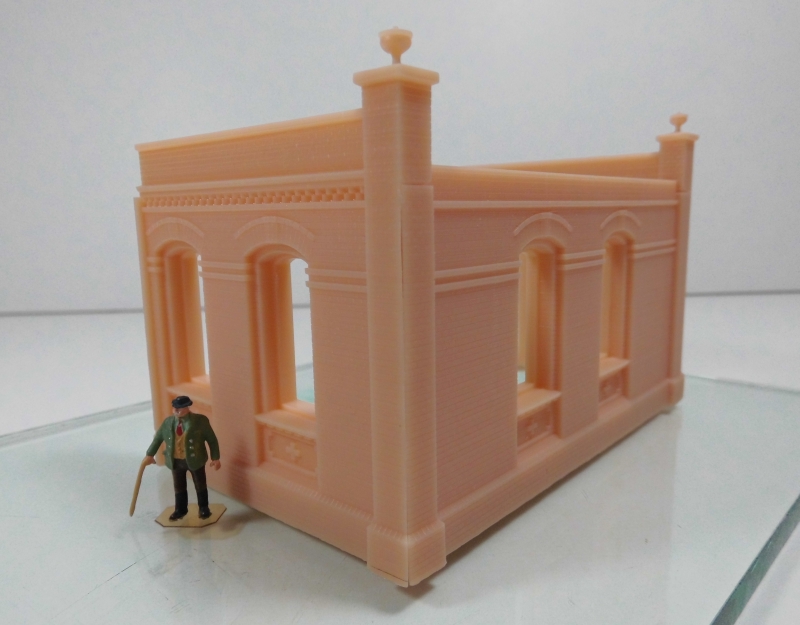

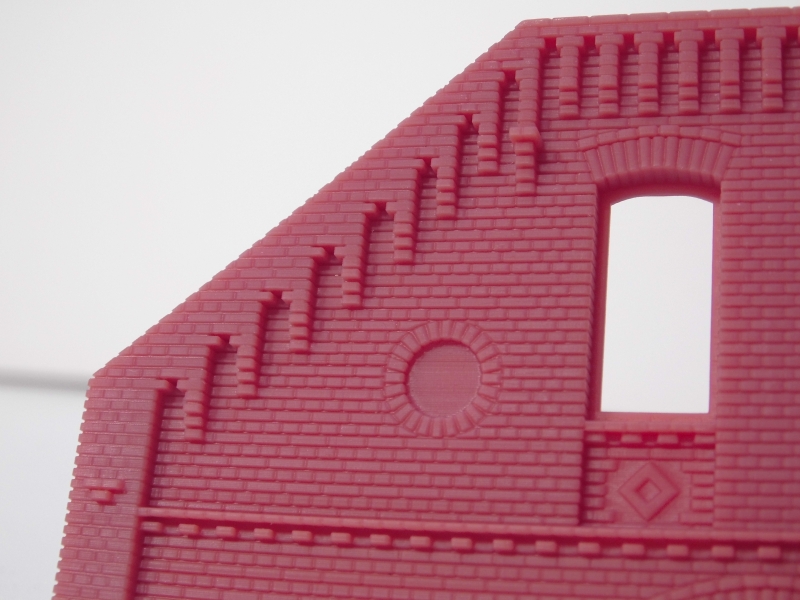

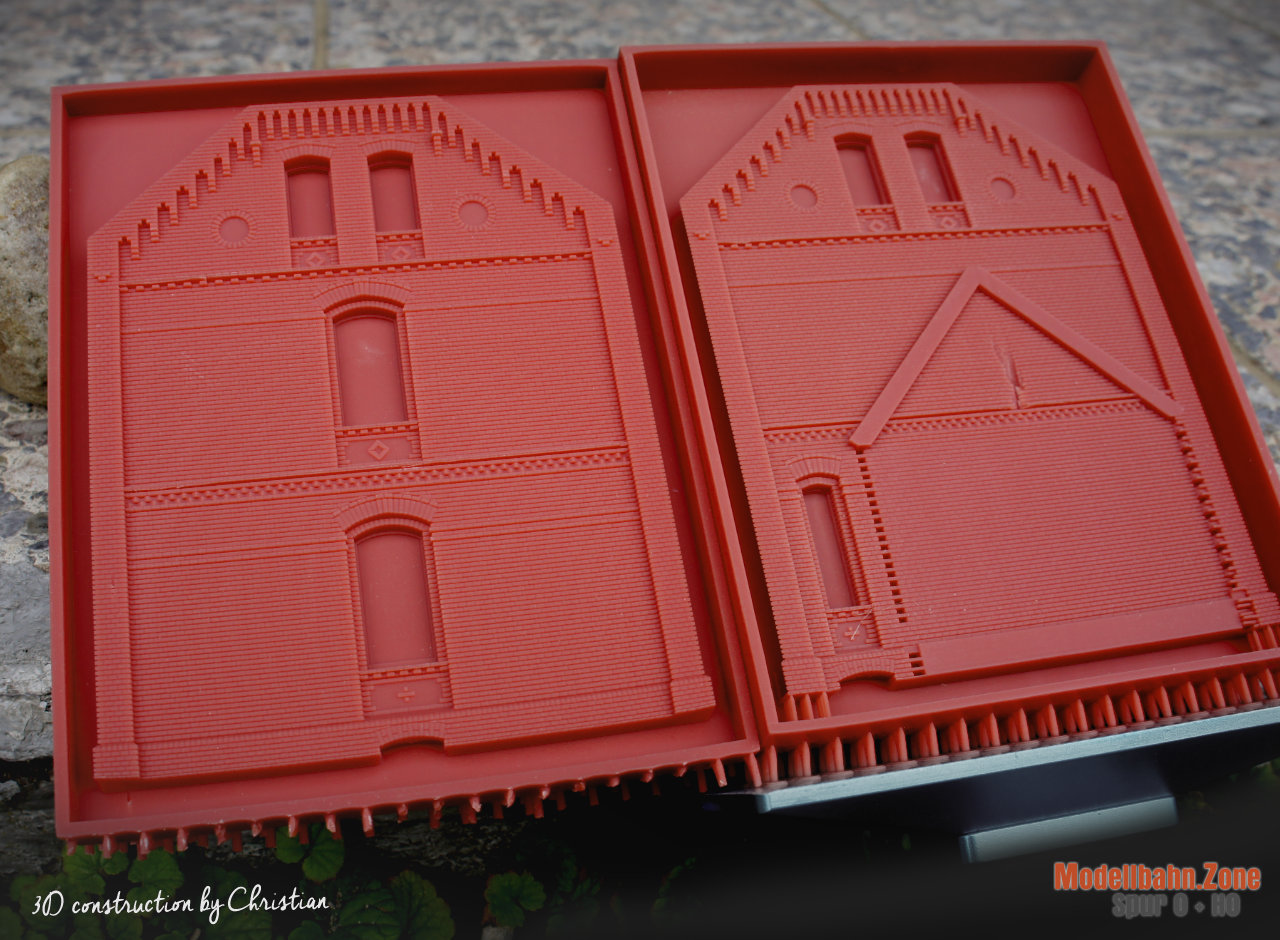

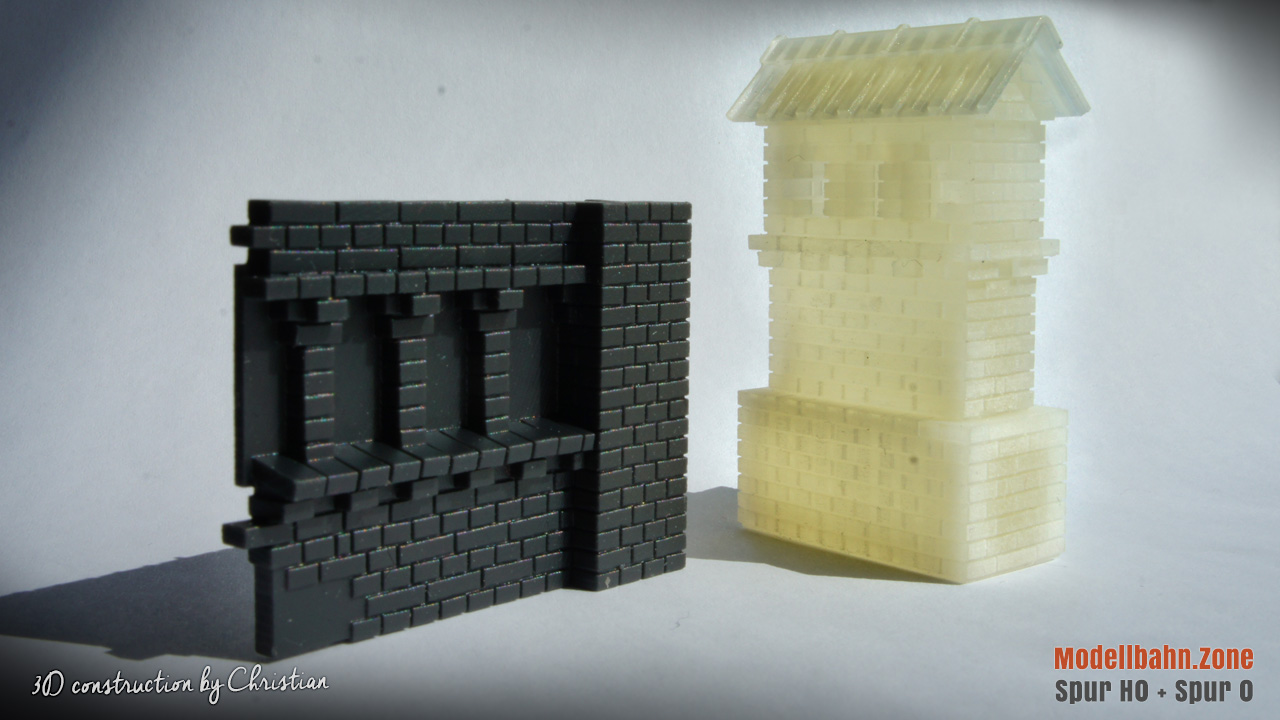

Dank 3D Druck also nun materialisiert


http://www.modellbahn.zone/content-data/...Spur0_unreg.jpg

http://www.modellbahn.zone/content-data/...rint_Giebel.jpg

http://www.modellbahn.zone/content-data/...int_Giebel2.jpg

http://www.modellbahn.zone/content-data/...o_Modell_01.jpg

http://www.modellbahn.zone/content-data/...o_Modell_02.jpg

http://www.modellbahn.zone/content-data/...o_Modell_03.jpg

http://www.modellbahn.zone/content-data/...csm_3Dprint.jpg

Bilder/Photos von Frank-Martin und Chris

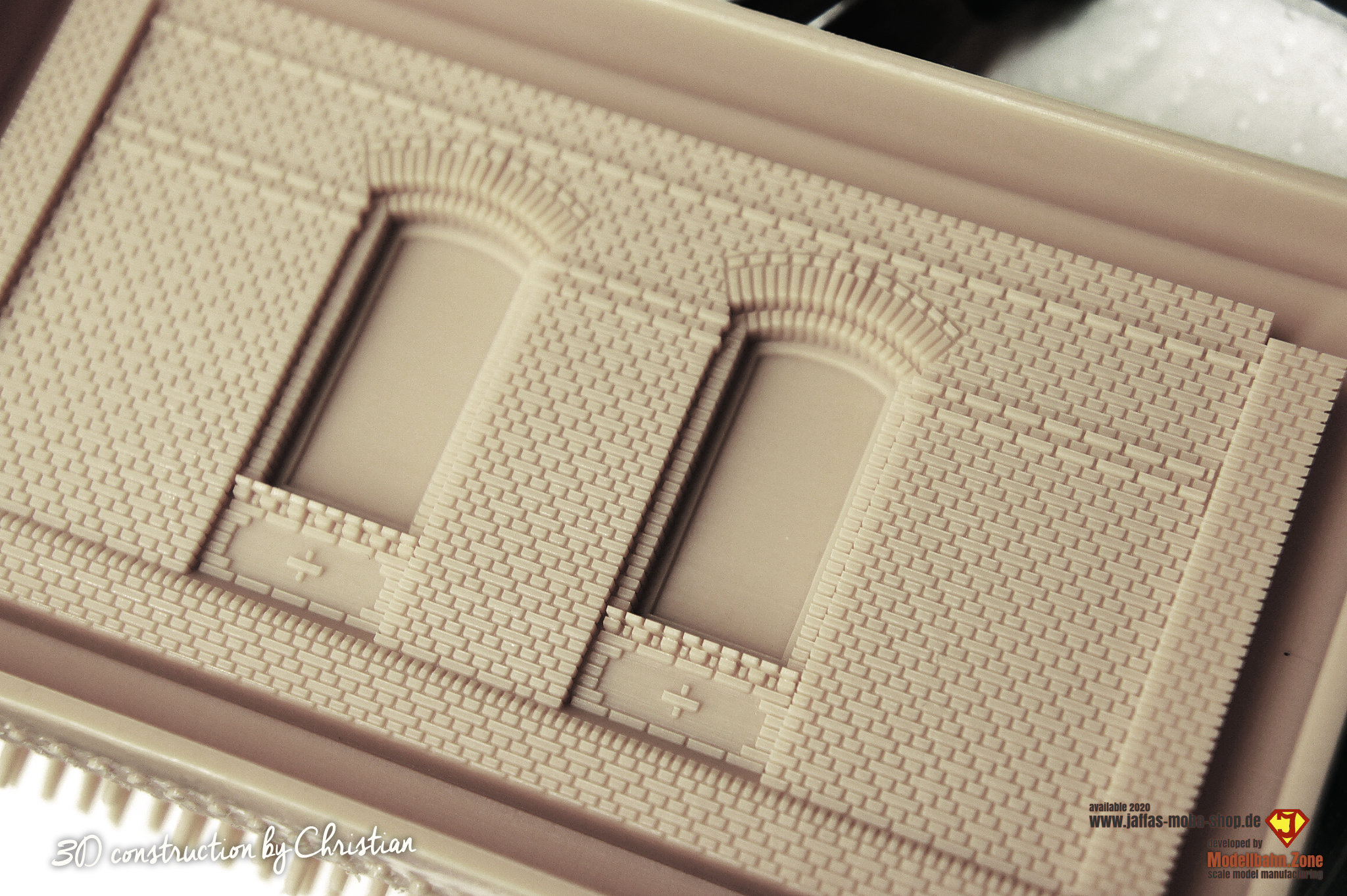

der aktuellste Druck mit brandneuer technik in 25µm Auflösung

http://www.modellbahn.zone/content-data/...Gastro_25um.jpg


Es folgen demnächst weitere Einblicke.

Grüße
Chris

hi Chris

TOP

Moin Chris,

sehr sehr schön, Respekt.

Gruß
Clemens

Hallo Chris
Sieht grossartig aus!

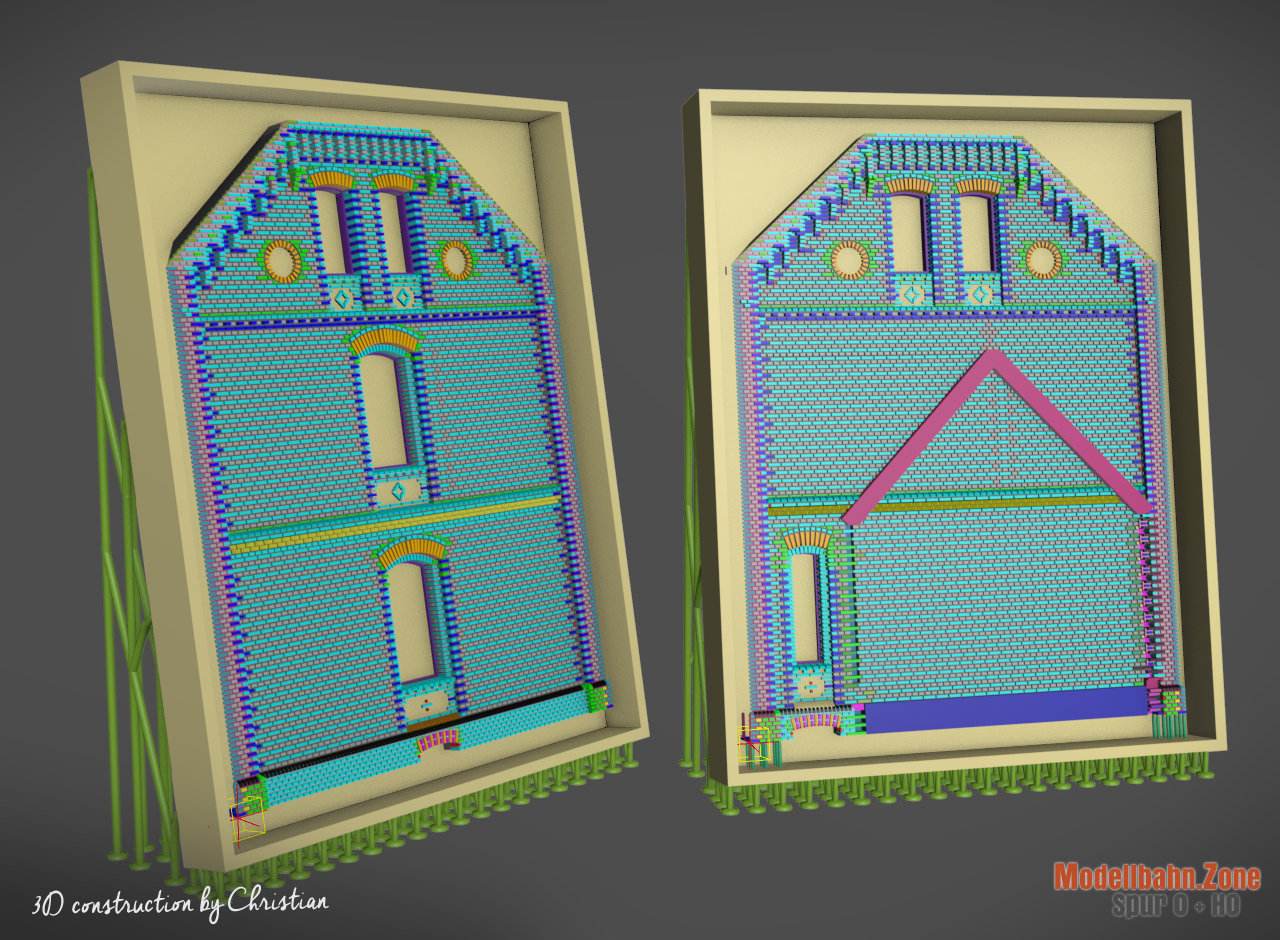

Eine Technische Frage hätte ich! Die Wandelemente sind in einer Art Schale gedruckt.
Wollt ihr dass als Silikongussform abnehmen? Oder Druckt ihr die Fertigen Wände und die Schale soll helfen den Verzug zu minimieren?

Und könntest Du noch etwas über die brandneue Drucktechnik schreiben?

Sonst - Grossartig - ich vermisse den Like Button...

LG,
Axel

Hallo Axel, richtig erkannt: Der 3D-Druck ist das Master-Exemplar für die Herstellung der Silikonform und den anschließenden Abguss mit Dentalgips. Originärer 3D-Druck würden den Bausatz unbezahlbar machen, ohne dass damit ein qualitativer Vorteil verbunden wäre.

Wir nutzen amerikanische Technik, die erst seit etwa drei Wochen in D zur Verfügung steht.
Alte Generation hatte etwa 140µm - wir nutzen jetzt 25µm - kostet aber auch imense Druckzeit.
Ist kein DLP (Display Drucker) sondern Laser.

Danke für die positive Kritik!

Grüße

Hallo zusammen,

da ich derjenige bin, der dieses Projekt "in's Leben gerufen" hat, wollte ich hier ein paar von den alten Ansichten einstellen, die ich auf Original-Ansichtskarten in meiner Sammlung habe.

Leider sind diese Bilder, die ich bei meinem Bilderdienst gespeichert habe zu breit für dieses Forum, sodass ich sie demnächst in verkleinerter Größe noch einmal hochladen muss ...


Tschüß aus Leese

Frank-Martin

Hallo zusammen,

heute habe ich die ersten alten Bilder in der Größe angepasst ...

Zuerst ein Foto von einer Ansichtskarte, die 1899 postalisch gelaufen ist. Der Fotograf hat das Gebäude etwa aus Richtung süd-west aufgenommen :



Das nächste Foto stammt von einer Ansichtskarte, die 1901 mit der Post unterwegs war.
Hier seht Ihr das EG aus Richtung süd-ost. Der Bahnhofs-Vorsteher hat sich extra für's Foto in Positur gestellt :



Da die Bilder auf den Ansichtskarten jeweils nur etwa 3cm x 5cm "groß" sind, lässt sich auch mit hoher Auflösung beim Scannen nicht mehr heraus holen ...


Tschüß aus Leese

Frank-Martin

Hallo zusammen,

hier kommen die nächsten alten Fotos vom StMB-Bahnhof Stolzenau ...


Zuerst eine Ansichtskarte, die im Dezember 1908 mit der Post auf Reisen war und aus Richtung süd-west aufgenommen wurde :



... die nächste Ansichtskarte wurde am 18. März 1910 gestempelt und zeigt den Bahnhof aus Richtung ost :



Auch diese Ansichtskarte wurde wohl um 1910 aufgenommen. Wenn man genau hinschaut, erkennt man den eingeschossigen Gaststätten-Anbau :



Die folgende Ansichtskarte habe ich in einem alten Schuhkarton beim Heimatverein Stolzenau gefunden.

Hier sieht man viele Details am Bahnhofs-Gebäude und es ist das einzige Bild, auf dem wir erkennen konnten, wo genau sich die Türen zum Bahnsteig befanden.
Da ein Fotograph zu der Zeit etwas Besonderes war, hat sich nicht nur der Bahnhofs-Vorsteher in Positur gestellt.

Diese Ansichtskarte trägt einen Stempel der Bahnpost der StMB vom 20. Februar 1911 und wurde mit Zug 7 befördert :



Das letzte Motiv wurde vermutlich in den 1920er bis 1930er-Jahren aufgenommen. Der Schornsteinkopf auf der nördlichen Dachseite hat wohl im WK 1 einen Treffer abbekommen und wurde mit zwei Keramikrohren neu aufgebaut. Der Anbau der Gaststätte wurde bis zum First des Hauptgebäudes aufgestockt, erkennbar am dritten Schornstein am Westgiebel :




So, - das waren meine Bilder aus der Betriebszeit vom Bahnhof Stolzenau der Steinhuder Meer-Bahn.

Wenn Ihr Interesse habt, könnte ich noch ein paar Detail-Aufnahmen vom Gebäude zeigen, die ich vor der Sanierung (im Frühjahr 2013) aufgenommen habe.


Tschüß aus Leese

Frank-Martin

Hallo Frank-Martin,

Vielen Dank für die schönen Bilder!
Der Bahnhof ist liegt nicht gerade vor meiner Haustür aber ich peile immer gern & öfter nach den Resten der Bahnlinie wenn ich von Rehren A/O in Richtung Siedenburg/Borstel fahre!
Ich wünschte es gäbe genau so viele & schöne Bilder von der Strecke der Süntelbahn Bad Münder-Bad Nenndorf an der ich aufgewachsen bin.
Eine kleine Truppe derer Enthusiasten baut zur Zeit noch an einer Modellanlage in Spur N die von Zeit zu Zeit in Lauenau zu sehen ist!
Auf diesem Wege einen herzlichen Gruß & ein noch größeres Danke schön an Alle Modellbahner die sich der naturgetreuen Nachbildung Ihrer ,,Heimatbahn" mit so viel Leidenschaft widmen!
Beste Grüße von Wolfgang

Hallo Wolfgang,

es gibt/gab ein "Buch" über die Süntelbahn ...

"Mit Volldampf durch das Sünteltal" von Matthias Biester und Klaus Vohn-Fortagne

Erschienen in der Schriftenreihe des Museums Bad Münder
Herausgeber war der Heimatbund Niedersachsen e.V. Ortsgruppe Bad Münder


Vielleicht hast Du ja noch die Möglichkeit ein Exemplar zu ergattern ...


Tschüß aus Leese

Frank-Martin

HAllo Zusammen
Cool, wenn man soviele Bilder vom Vorbild hat.
Auch von der Art, wie die Gleise verlegt wurden und der Sandbettung!
Planst Du den Bau des Bahnhofs hier vorzustellen?

LG,
Axel

Hallo Axel,

in erster Linie geht es darum das Empfangsgebäude als Modell zu realisieren.

Wenn das fertig ist, also mit Innen-Wänden und Geschoss-Decken und auch entsprechend dem Vorbild lackiert, und dann bei mir im Regal steht ...
... nun ja, der Bahnhof lässt sich als H0m-Modul auf drei Meter Länge realisieren allerdings ohne den Hafen unter der Weserbrücke ...

Aber ich baue ja Module mit 9mm-Spurweite in H0e ... also kann das noch ein Wenig dauern, bis der Bahnhof Stolzenau gestalt annimmt.


Tschüß aus Leese

Frank-Martin

Also sicher werden wir hier verschiedene Gestaltungen dann noch zeigen.
Jeder hat ja auch so seinen Stil und seine Methode.
Hatte mich zuletzt an SPÖRLE Häusern etwas ausgetobt und hoffe, da ein wenig übernehmen zu können, was Colorierung und Patinierugn angeht.

Aber noch haben wir einige Wochen zu rackern, ehe das Modell wirklich komplett vorliegt.
Man hat dann irgendwann doch wieder etwas mehr Respekt vor so manchem schon verfügbaren Bausatz.

Mußte durchaus auch mal den Spruch hören "Naja, da kopierst du doch einfach die Steine" - ein wenig verfehlt die Vermutung...


Grüße
Chris

Einen großen Schritt weiter...

Hallo Chris,

ganz großes Kino, das du hier präsentierst! Habe auch schon Mauerwerk Stein für Stein im CAD konstruiert passend nach Vorbild - da braucht man echt viel Geduld und mega das Durchhaltevermögen. Großen Respekt für dieses Projekt und die extrem akkurate Umsetzung.
Würde mich über weitere Updates hier im Beitrag sehr freuen!

Gruß
Sven

Hallo Chris
angeregt durch Euer tun hier habe ich mal in dem mir zur Verfügung stehenden MCAD System rumgespielt.
Ich wollte wisse, ob ich die Fläche durch "Gravieren" mit Hilfe eine Sketches erzeugen könnte (Abziehen von den Fugen aus der Fläche).
Es ist mir bisher nicht gelungen, grössere Flächen so hinzubekommen, dass die Software das Mitmacht. Verrückt - oder ich bin zu blöd... .

Welche Dimensionen für die Ziegel habt ihr verwendet?
Normalformat Ziegel müssten ja ungefähr folgende Abmessung: 2,8 x 1,3 x 0,8 mm haben...
Und die Fuge ca. 0,1mm...

LG,
Axel

Danke fürs positive feedback!

Also mit dem Gravieren ist es eben nur 2D umsetzbar, die vielen Steine, die in den Leibungen sind oder leicht hervortreten (Fensterbögen), lassen sich auf die Weise gar nicht umsetzen (müsste man Schichten).
Die Fugen messen aktuell 0,27mm - hier könnte es auch mit dem Fräswerkzeug "eng" werden...

Ziegelabmessungen passen quasi.
Um die Fugen wirken zu lassen, sind die Ziegel minimalst kleiner ausgefallen - aber eben so, dass die Fugen nicht zu überdimensioniert wirken.
Aktuell 2,7x1,2x0,6

Grüße

Als mp4-video turntable mal die fertigen großen Wandbauteile verdeutlicht:

http://www.modellbahn.zone/content-data/...llbahn.zone.mp4


Nächster Schritt ist nun das Dach und sicher Fenster-Elemente.
