Hallo Foristi

Wie Ihr sicher seit dem rÄTSEL- Feed zur Platine vermutet habt ... haben wir uns zu dieser Lok ein paar Gedanken gemacht. Was Frank mit seiner Lok passiert ist, ist nicht so dass dies nur mit roher Gewalt zu bewerkstelligen wäre.

Zitat von BR 12 7010 im Beitrag Ein ... Rätsel ;-) ... wurde von Frank gelöst!

---

Das ist eine von Gützold von der BR 18 und 19 habe mal den Stecker abgerissen.

---

Liest sich richtig gut 😊. Habe die 19 001 mit ESU LoPi V4.0 und bin mit den Fahreigenschaften nicht sonderlich zufrieden 🥴. Freue mich deshalb auf die Fortsetzung des Beitrags 👍!

Mahlzeit Guido

Danke für Dein Interesse . Bin grad dabei das Kesselgewicht ein wenig für 2 Lautsprecher auszufräsen. Letztendlich will ich da schon Sound rein haben.
Auf DSO gibt es einen Feed zu der Lok alias BR04.022 von unserem Foristi Frank (BR12 7010) und ein Video von Ihm dazu. Hier mal verlinkt

https://www.youtube.com/watch?v=3YGDqUojb9M

Nur mir ist das mit der Freimachung für die LS im Kesselgewicht zu wüst, auch wenn man es unter dem Kessel nicht mehr sieht. Da halte ich mich lieber an die Vorgaben von der Modellbahnmanufaktur Crottendorf, wo die LS so weit es ging zur Rauchkammer und nach unten hin abstrahlend untergebracht sind.
Die P..i-Gelben LEDs der Beleuchtung werden ich so belassen, denn ich hatte schon versucht die zu tauschen, aber da die Kabel allesamt in der Schürze, sowie auch die LEDs in den Laternen verklebt sind ... lasse ich das lieber so wie es ist.
Führerstand und Feuerloch will ich auch beleucht wissen ... mach ich so zum 1. Mal. Eine Triebwerksbeleuchtung ... ist aufwendig, denn da ist nichts, wo die Kabel gut zu verstecken sind. Eine Extra-Platine unter dem Umlauf ... das scheidet aus, dafür ist die Unterseite viel zu zerklüftet. Das ist nicht Märklin, wo man soetwas einfachst machen kann ... hier ist ein richtiges Modell mit wenigen Kompromissen auf meiner Werkbank.

Bis dahin

Servus Stephan,

und wir wären schon megahappy, wenn unsere 19 001 genauso fahren würde, wie deine 19 017 im Video unterwegs ist 😊! In unserem Bestand haben wir einige Lokmodelle, die wir von ESU auf Zimo umgerüstet haben und die anschließend deutlich besser fuhren. Aktuelles Umrüstprojekt war/ist die 03 140 von Fleischmann 😊.

Hi Guido

Ja ... die 19 in dem Video (nicht die meine) ist schon beeindruckend unterwegs. Vieles bei schlechter Fahrkultur liegt an auch an der Brünierung der Spurkränze, damit ist eine Stomaufnahme nicht so optimal gegeben. Ich bearbeite an meinen Modellen die Spurkränze mit einem Glasfaserpinsel, so dass das Gröbste der Brünierung recht schonend abgeschliffen wird und danach fährt sich das Modell ganz gut.
An Decodern hab auch ich einiges durch mit UB's DAL 770 angefangen, ... über Kühn, dann die ESU-Palette von LoPi V3 & 4 bis LoSo V3, 3.5 & 4, und jetzt mit D&H als auch Zimo unterwegs ... damit endlich äußerst zufrieden. Alles davor war nicht wirklich zielführend. Die Märklin-Decoder ... entferne ich umgehend ... ich habe keine Lust mehr auf noch einen Programmer / PC-Software und Einarbeitungszeit. Von daher bin ich wenn das Modell viel können soll, oder es eng im Modell zugeht auf Zimo fixiert, ansonsten zB bei Elloks (BR42 DR) ist D&H meine Wahl, die müssen nicht so viel können ... außer guten Sound ...

Bis dahin

Hi Stephan,

auf die Gefahr hin, etwas von deinem Verpluxen abzurücken: Welchen Zimo empfiehlst du? Wir sind ohne Sound unterwegs und haben mit dem MX630 und MX634 sehr gute Erfahrungen gemacht 😊.

Hi

Nunja ... bei Plux16-DSS und No-Sound ist der MX630 die 1. Wahl und wenn es doch Sound sein soll gilt das zuvor gesagte für den MX648. Bei der Plux22-DSS verbaue ich bei No-Sound meist den MX633 und bei Sound den MX645 ... beides sehr gute Decoder.
Der MX634 ist für die mtc-DSS und davon habe ich nicht so viele im Lok-Bestand , bzw. die werden nach und nach ... verpluxt.

Bis dahin

Hallo.

Bei dem Video in der BR 19 wurde ein Zimo MX645R verbaut und zwei Ls von 11 x 15 x 9mm. Hier mal der Einbau Die Gützold BR19 017 bekommt einen Sound
Die Fahreigenschaften sind sehr gut was ich bei der Testfahrten gemacht habe.
Hier einige Videos.

Hi Foristi

Hier mal noch ein paar Bilder vom Fortgang der Arbeiten.

Bild 05



Bild 06



Bild 07



Bild 08



Die Ausbeute des Tages ... jetzt reicht es aber auch.

Bis dahin

Hallo Frank

Ich will und wollte Dir keinesfalls auf die Füße treten. Ich verfolge in Sachen Sound halt einen anderen Ansatz. Du hast mich ja auch erst auf diese Umbau-Idee gebracht. Danke und Sorry, wenn Du dich angegriffen gefühlt hast.

Bis dahin

Servus Frank und Stephan,

da habe ich euch beim Thema BR 19, Zimo und Sound verwechselt, sorry 😥. Dachte, der Testvideo stammte von Stephan. Deswegen ein dickes Danke an euch beide 👍👍 für die Posts und die Videos. Unsere 19 001 bekommt in den nächsten Tagen den MX630R verpaßt. @Frank: Und den Superlangsamfahrvideo deiner 19 teile ich mal auf Twitter, gefällt mir echt gut 😎!

Hi

Ich hab das Video nur verlinkt, da es für mich der Anlass zum Umbau meiner BR19 war. Da hab ich mich wohl im 3. Beitrag dieses Feeds nicht klar genug ausgedrückt.
Das verlinkte Video ist vor einiger Zeit auf DSO von Foristi Frank (BR12 7010) veröffentlicht worden. Mein CO hatte mich zu jener Zeit auf diesen Feed aufmerksam gemacht, da ich auf einer Messe dieses Modell fast zeitgleich gekauft hatte.
Sein Missgeschick mit der NEM652-DSS hat uns zur Entwicklung der Plux-Platine bewogen, die ich mit meinem Umbau hier vorstellen möchte.

Hab #3 entspechend richtig gestellt ...

Bis dahin

Guten Abend Foristi

So und weiter geht es ... leider war ich erst recht spät von der Arbeit wieder in meine "Bastel-Bude" gekommen, von daher nur 2 Bilder von Fortschritt.

Bild 09



Bild 10



Bis dahin

Moin Foristi

Leider muss ich wohl auf die bedrahteten 0402 LEDs für die Fahrwerksbeleuchtung noch einige Zeit warten ... von daher wird sich hier im BR19-Feed nicht allzuviel tun.

Bis dahin

Hallo Stephan,

sehr interessanter Umbau! Was ich nicht ganz verstanden habe, ist, wie du das mit AUX 3 bis 6 bei dem PluX16-Decoder gemacht hast. Ich ging immer vom Folgenden aus: Ein PluX16-Decoder stimmt in der Belegung mit den Pins 3 bis 18 eines PluX22-Decoders überein. D. h. der Pin 2 (AUX3) und die Pins 19 bis 21 (AUX 4 bis AUX 6) dieses Decoders gibt es beim PluX16-Decoder nicht, folglich kann ein PluX16-Decoder auch nur AUX 1 und 2. Wo ist mein Denkfehler? Oder hast du dich nur verschrieben bei PluX16 statt PluX22?

Ich bin zwar nicht der Stephan, kann Dir darauf aber (so glaube ich) eine Antwort geben.
Bei diesem Zimo Decoder gibt es eine interne Umschaltmöglichkeit, so das Dieser die gewünschten Aux ausgibt. Daher reicht eine Plux16 "Platine", deren Belegung dann natürlich auch nicht Normgerecht ist.

Ich bewundere Stephans Arbeit, bin aber überhaupt nicht für die Schnittstelle zu begeistern. Daher hatte ich nach anfänglichem Interesse seiner Zeit dann auch Abstand genommen von der Platine für die Brawa DR V100. Zumal ich mit Manfred zusammen "hantiere" und er einen vollkommen anderen Weg geht.

Hallo Steffen & Christian

Nun es ist nicht ganz so, wie Steffen meint. Möglich sind bei der V100 DR & der BR19 Platine bis zu 6 AUX neben den Lichtern v/r, bei der NoSound, als auch bei der Sound Version. Das "Problem" bei beiden Platinen ist die Anzahl der AUX bei Verwendung von Sound-Decodern ... und hier gebe ich Steffen recht ... wir haben um die 6 AUX zu bekommen die NMRA-Norm verbogen.
Das PinOut von MX648P16 zum MX648 unterscheiden sich beträchtlich und dafür kann nur Zimo, aber von der Anlage her ... ist der MX648 (nur mit Kabeln) durchaus mit Plux16 kompatibel, aber völlig anders mit der AUX-Verteilung belegt.! Dass haben wir und zu Nutzen gemacht. Wo bei der R-Version der AUX3 ist, hat die P16-Version den gem. PlusPol angelegt, wo der R den AUX4 hat ... ist beim P16 NICHTS. Das bedeutet, dass beim MX648P16 2 AUX(3/4) verloren gehen!
Um diesen beiden "fehlenden" AUX dennoch habhaft zu werden, wurde von uns ein MX648 (nur mit Kabel) mit einer vollen P16 Stiftleiste belegt. Damit hatten wir dann die "fehlenden" AUX realisiert. Der Index-Pin ist danach auch mit einem AUX belegt ... dass ist also keinesfalls mehr NORMGERECHT und darauf weisen wir ausdrücklich hin. So war es auch bei der V100 DR, wie Steffen bereits angeführt hatte.
Übrigens kann man solche "umgebogenen" Decoder auch direkt bei Zimo beziehen. Prominentes Beispiel hierzu ist Mathias Henning mit seiner Bausatz-Platine zur Ludmilla vor ein paar Jahren. Dabei wurde die Platine so designt, das der Index-Pin vom MX645P22 mit einbezogen wurde. Diese Decoder hat er auch beim Kauf dieser Platine mit angeboten. Ich war damals auch ein Kunde dieser Platine. Er brachte uns also letztendlich auf diesen Kniff ...
Nicht jeder braucht für einen "Dampfer" die 6 möglichen AUX ... ich auch nicht ... da für meine BR19 ein ganz normalen Sound oder NoSound P16 Decoder vorgesehen ist ... brauche ich auch nix bezüglich der Norm zu verbiegen zu. Aber wir könnten, weil diese Möglichkeit auch mit vorgesehen ist!
Die bei meiner BR19-Platine zur Verwendung kommenden ... sind AUX1/2 und die SuSI/Servo AUX5/6, die man per CV auf unverstärkte AUX umstellen muss. Für die Verstärkung dieser AUX wiederum ... ist der kleine IC auf der Platine zuständig.
Ehrlich gesagt sind Licht v/r + 4 AUX für einen Dampfer völlig ausreichend ... folgendes ist geplant

- Licht in der Feuerbüchse
- Licht im Führerhaus
- Licht am Fahrwerk (die Machbarkeit steht noch aus)
- vielleicht eine Telex am Tender (ich nenne das auch weiterhin so )
- Licht v/r
- Doppel-A Licht

... es bleibt also alles schön in der Norm.

Nicht jedes Modell bietet Platz für einen P22-Decoder und hierfür haben wir die Platine designt. Das Kabel-Gekröse der NEM 652-DSS ist uns ein Graus und seit der Plux-DSS auch nicht mehr wirklich nötig.
Diese kleine Platine passt ganz sicher auch in andere Modelle (Dampfer, Elloks oder Diesel) in denen nur begrenzter Raum zur Verfügung steht sowie keine oder eine veraltete DSS eingebaut ist.

Ich hoffe das beantwortet Euer beider Fragen. Ach und Danke dafür an alle die glauben ich würde das hier alleine bewerkstelligen ... dem ist nicht so! Wir sind zu zweit und jeder hat seinen Part zu bearbeiten.

Bis dahin
Stephan

Abend Foristi

Habe #17 mal besser leserlich überarbeitet ...

Bis dahin

Hallo Foristi

Nach einer längeren Pause geht es nun weiter mit der Sachsenstolz alias BR19.
Ich mach nicht viele Worte und zeige mal wie weit ich gekommen bin.

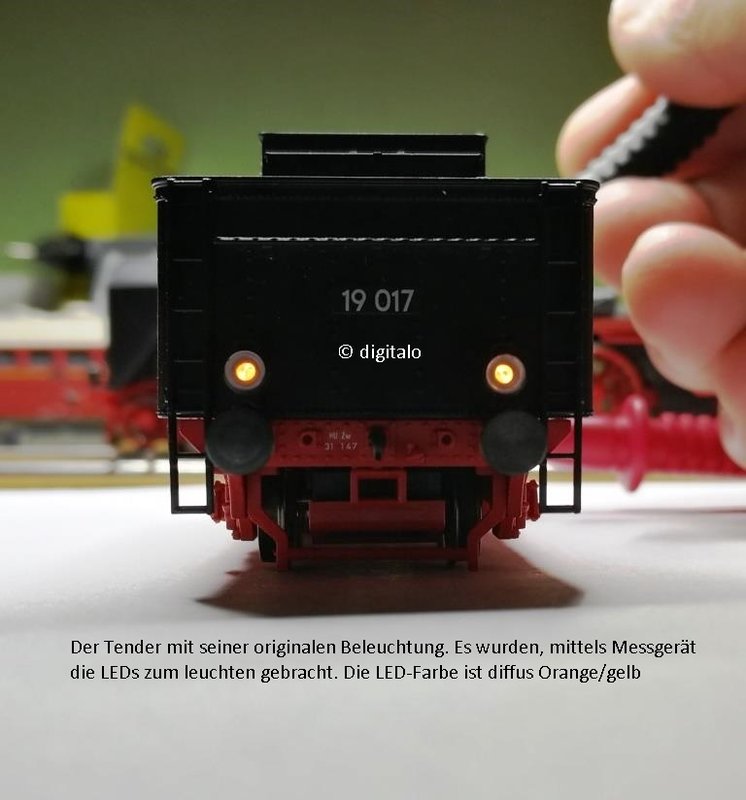

Bild 11


Bild 12


Bild 13


Bild 14


Bild 15


Bild 16


Bild 17

Zum verkabeln des Modells bin ich leider noch nicht gekommen, die Arbeit lässt mir kaum Zeit dafür. Es kann also wieder ein wenig dauern, bis hier mal wieder was „passiert“. Eurem Interesse tut dies hoffentlich keinen Abbruch.

Bis dahin

Moin Gemeinde

Beim verkabeln der Platine sind ein paar Fehler im Design aufgefallen. Mit anderen Worten ... die Platine ist in der Revision und wenn wir die neue Ausführung vorliegen haben ... geht es auch weiter in diesem Feed. Es tut uns leid Euch so auf die Folter spannen zu müssen, aber besser es ist alles so wie es soll, ohne Fehler, als "Nachbessern" zu müssen.

Danke für Euer Verständnis und bis dahin
