Hallo in die Runde,

faszinierend, welche interessante Diskussion so ein Minimodul auslösen kann.

Zitat von Waschbär im Beitrag #319

---

Ich würde es besser finden, wenn die Schienenköpfe nicht eingefärbt sind. Der nicht befahrene Abschnitt kommt dann schlagartig am Modulübergang. Für die Darstellung eines harmonischen Verlaufes ist das Modul zu kurz, zumal es als Wechsler einsetzbar ist. Ich finde die jetzige Gestaltung für das Gesamtbild am Modulübergang stimmiger.

---

Zitat von Waschbär im Beitrag #320

---

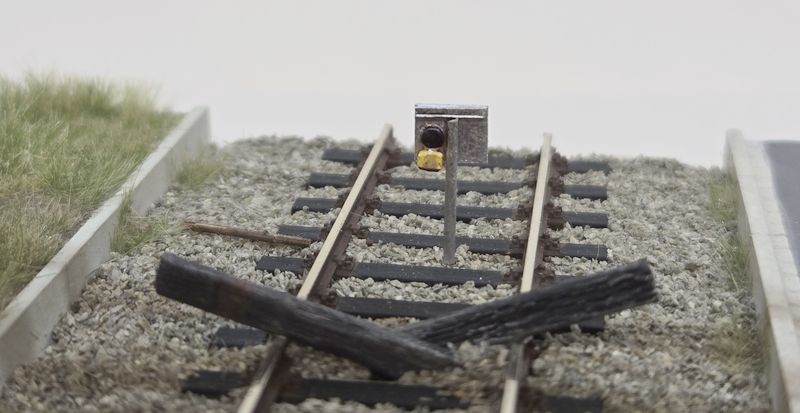

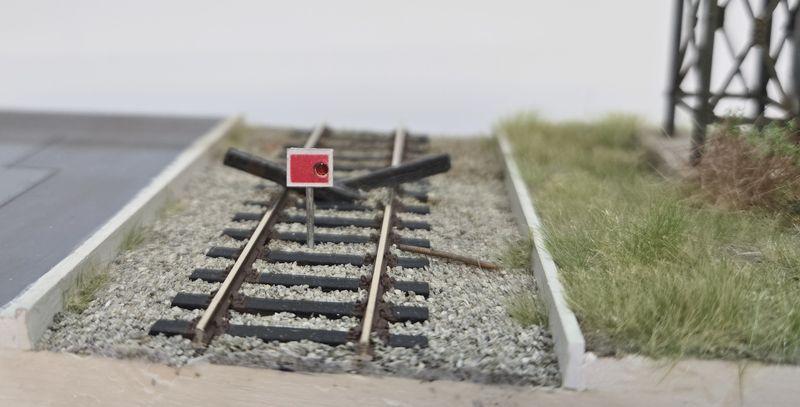

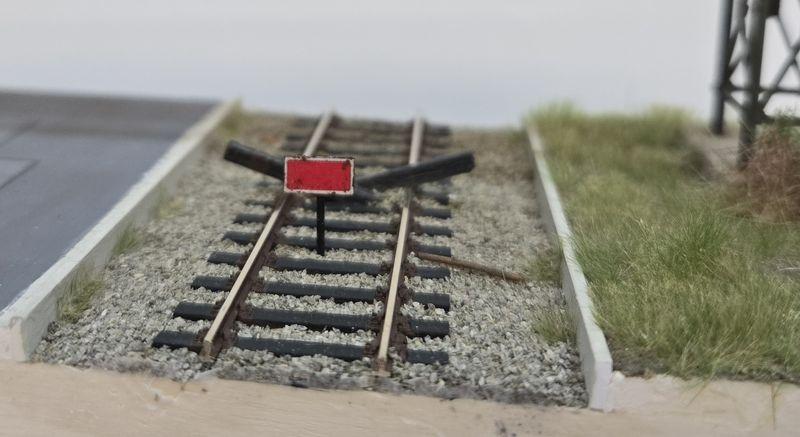

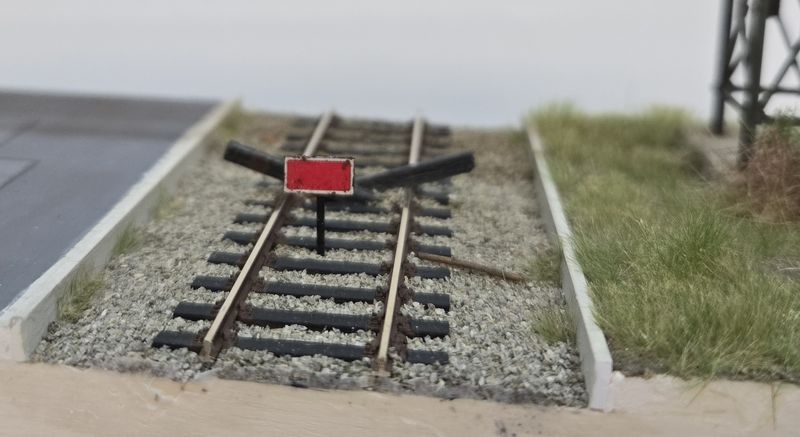

Aus dem Bauch heraus hätte ich spontan gesagt, dass passt auch für Epoche IV. .... Ich glaube aber kaum das in Epoche IV eine rot abgeblendete Propangas-Signallaterne in so einem Nebengleis mit angebracht wurde. Da blieb das Loch eher offen.

---

Hallo zusammen,

Frank und ich haben uns in den letzten Tagen zusammengesetzt, um mal wieder was zu planen und zu bauen.
Herausgekommen ist die Idee, einen Übergang von der forumbahneigenen IB-Norm auf die IH05-Norm des Fremo zu gestalten.
Der entscheidendste Unterschied zwischen beiden Modulnormen ist die Form und Lage der Straße, so dass Module nach IB (gerade Asphaltstraße) und IH05-Norm (gewölbte Kopfsteinpflasterstraße) nicht ohne optischen Bruch aneinandergesetzt werden können.
Unsere Vorgaben waren:
-Darstellung eines glaubhaften und optisch plausiblen Übergangs der Straßen innerhalb des Moduls
-Verwendung des Moduls am Anfang/Ende oder mittig in einem IH05-Industriearrangement
-Möglichkeit der Integration in einem reinen IB-Arrangement.

Herausgekommen sind, nach vorerst geplanten 45 cm langen Modulen, final zwei Module mit 60 cm Länge, die als Doppeldecker transportiert werden können. Beide Module haben an jeweils einer Seite ein IB-Profil und auf der anderen Seite einen IH05-Profil. Aufgrund der Straßenlage können die Module im zusammengeschraubten Zustand als eine Einheit sowohl in einem IB-Arrangement (IH05-Profile liegen dann innen), in einem IH05-Arrangement (IB-Profile liegen innen) oder eben einzeln als Übergangsmodul verwendet werden.

Hierzu wurden erste Skizzen erstellt. Um die verschiedenen Straßenformen plausibel und optisch ansprechend zu trennen, ist auf einem Modul ein Kanal mit Brücke geplant. Auf dem zweiten Modul versuchen wir die Trennung durch eine Einmündung o.ä. zu realisieren.
Dass zunächst nur erste Skizzen existieren, bedeutet aber auch, dass gewisse Details wie z.B. die Gebäudeanordnung und mögliche Einmündungen erst dann final realisiert werden (Stichwort Stellprobe), wenn die Modulkästen „oben herum“ ausgestaltet werden.
Die Ausgestaltung erfolgt dann mit Gipsabdrücken aus Spörle-Formen (gewölbte Fahrbahn, Kaimauer) sowie passenden Gebäuden aus unserem Fundus.

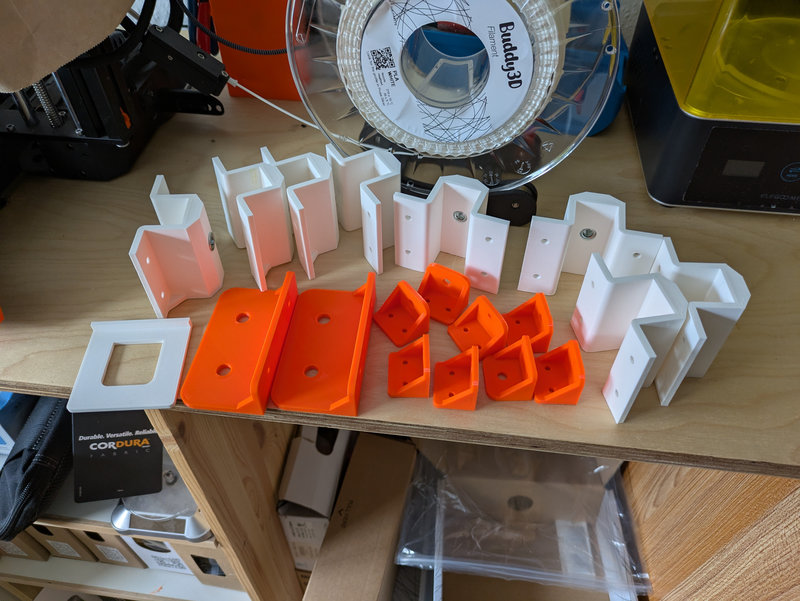

Die Module werden gemäß IB-Norm mit Beinen und entsprechenden Haltern ausgestattet. Hierzu wurde durch Frank eine Druckdatei für Beinhalter für Normbeine der Forumbahn erstellt. Diese wurden auch schon gedruckt.
Im Echtbetrieb wird es sich dann zeigen, ob die Beinhalter praktikabel sind oder wieder die altbekannten und -bewährten Beinhalter aus Holz verwendet werden müssen.
Dazu wurden auch passende Kabelhalter sowie eine Kabelaufnahme für eine Booster-Trennstelle gedruckt.

Die folgenden Bilder zeigen eine der ersten Skizzen und den aktuellen Stand beim Bau der Module.
Dieser Bericht wird dann in unregelmäßigen Abständen von Frank und mir weitergeführt.

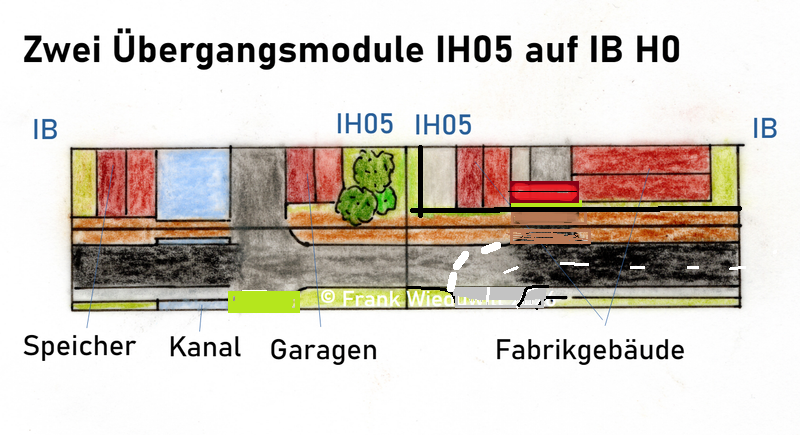

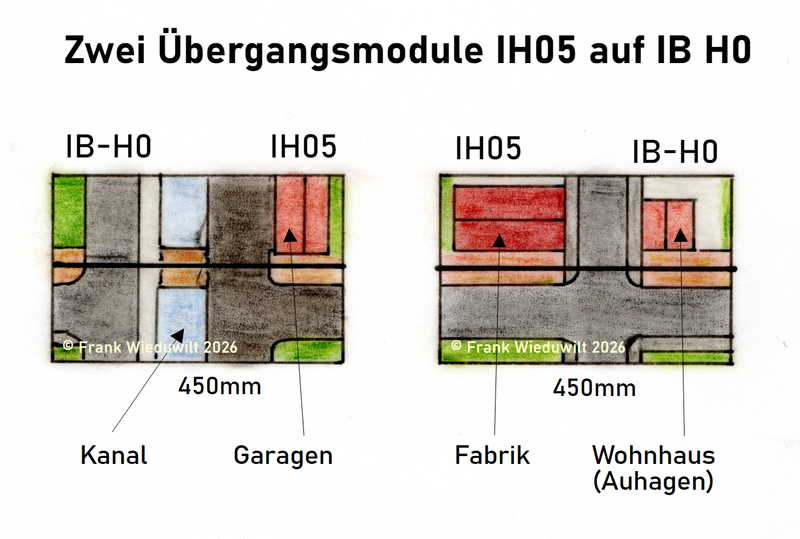

Vom Erstentwurf bis zu aktuellen Planungsstand

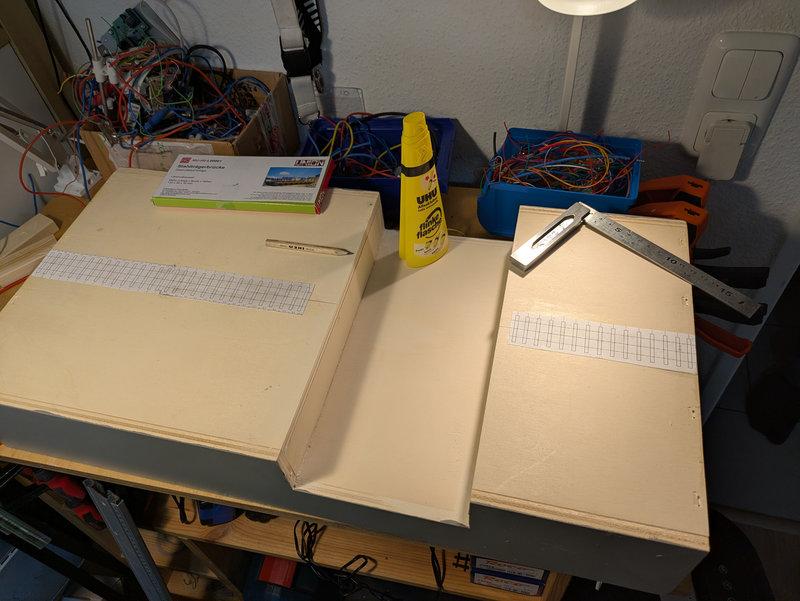

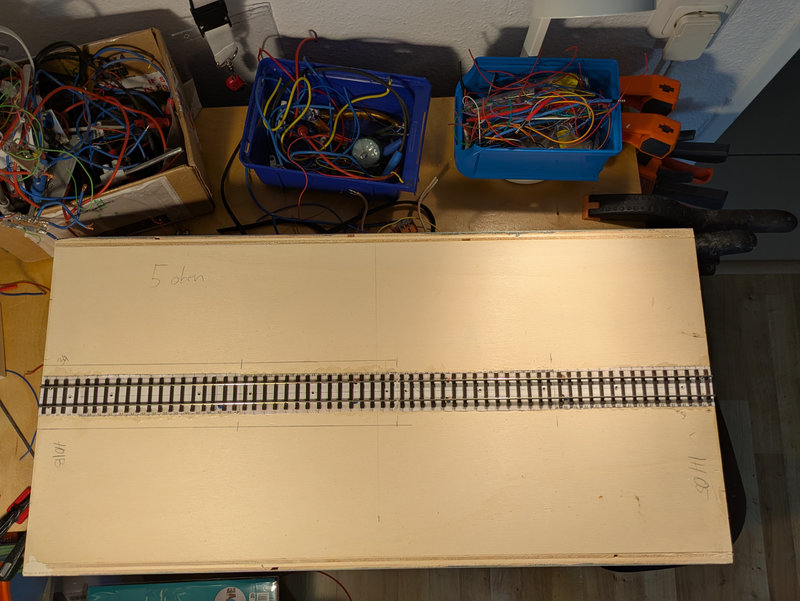

Bauzustand Modul 1




Bauzustand Modul 2

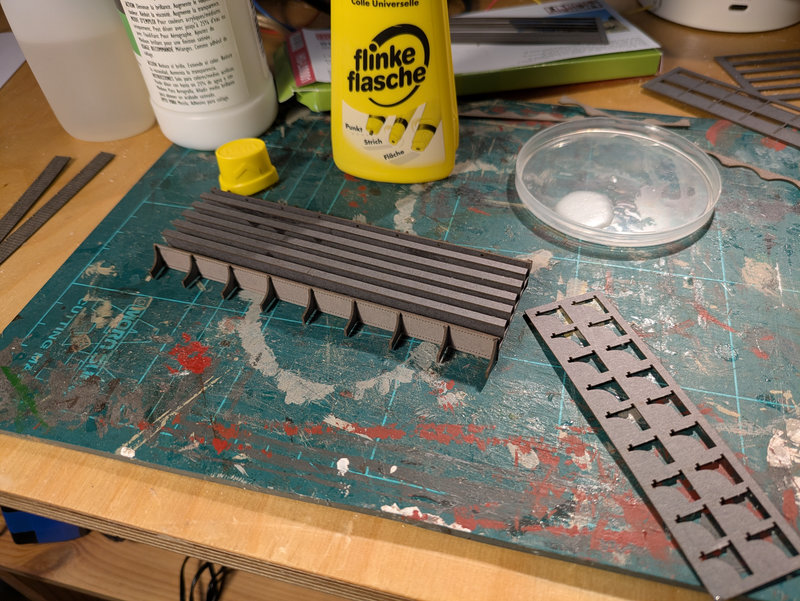

Bauzustand Brücke




Ausgedrucktes

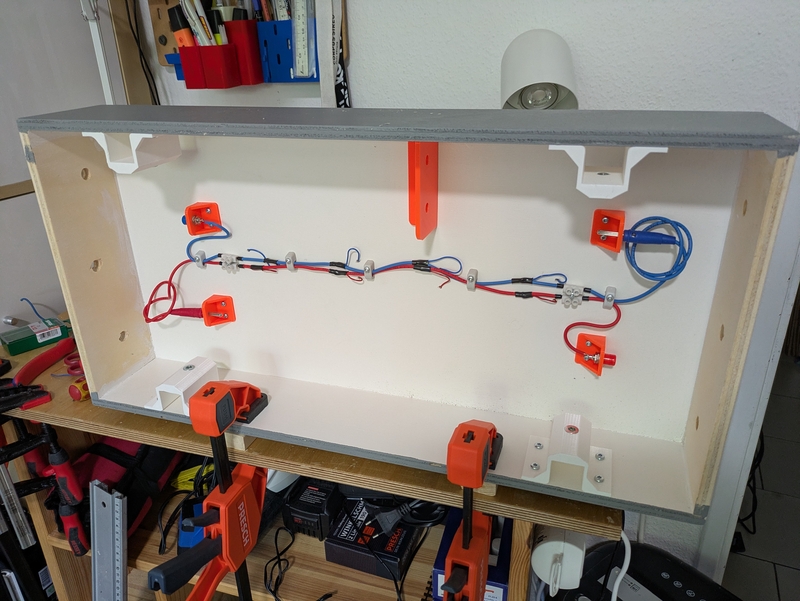

Verbautes "Ausgedrucktes"




Viele Grüße
Holger

Hallo Holger,

die Idee mit dem Übergangsmodulen finde ich gut. Bin gespannt, wie die am Ende aussehen.

Insbesondere die Idee mit der Kanalbrücke gefällt mir. An soetwas in der Art hatte ich auch schon mal gedacht; allerdings als reine "echte" IB-Module.

Werde eure Baufortschritte verfolgen.

Hallo Holger,

ich finde es ein super Idee mit dem Adapter auf IH05. bringt auch ein bisschen Abwechslung auf die Straße.
über ein Industriebahnmodul mit Brücke und ein kleinen Fluss hatte ich mir auch schon ein paar Gedanken gemacht, sie das aussehen könnte. da bin ich auch auf das Ergebnis bei dir gespannt. Damit könntest du auch beim Fremo deine IB Module einbauen. Ist sowas auch angedacht gewesen?

Grüße Felix

Hallo Felix,

Zitat von BR143 im Beitrag #324

---

Damit könntest du auch beim Fremo deine IB Module einbauen. Ist sowas auch angedacht gewesen?
Grüße Felix

---
