Nachdem ich vor einiger Zeit meine Württemb. „C“ auf Plux16 umgebaut habe … möchte ich heute meinen nächsten Umbau hier Vorstellen. Diesmal geht es um die BR 18.1, also der Langtender Version einer Württemb. „C“ Weiterentwicklung. Der Umbau beinhaltet eine neue Lok- sowie auch eine neue mtc Tender-Platine. Die Lok-Platine ist baugleich zu der in der württemb. „C“ verwendeten. Die Tender-Platine unterscheidet sich nicht nur in ihren Maßen von der der Württemb. „C“, sondern auch in der verwendeten DSS. Auch gibt es hier die Option auf eine Verstärkung von AUX3/4, wenn man es braucht. Es wurde aber auch an die Möglichkeit AUX3/4 unverstärkte nutzbar zu machen gedacht.

Aber seht Euch erst einmal meinen Bericht an .

Genug der Worte … jetzt sprechen die Bilder.

Bild 1


Die Lok vor ihrer 2. Modernisierung

Bild 2



Die originalen „Innereien“

Bild 3



Schema zum Anschluss einer Digital-Kupplung

Bild 4



Die neue Lokplatine mit Belegung

Bild 5



Die Tender-Platine unbestückt mit Belegplan

Bild 6



Die Unterseite fertig bestückt

Bild 7



Die Oberseite fertig bestückt

Bild 8



Erste „Trocken“-Passprobe mit Lokpilot V4 von ESU

Bild 9



Das Gleiche jetzt mit einem LokSound V4 von ESU

Bild 10



Die Lok/Tender-Deichsel mit neuen Kabeln nach der DCC Kabelnorm

Bild 11



Mein 1. Versuch die Lok mit Sound „aufzupeppen“

Bild 12



Das Ganze etwas näher betrachtet

Bild 13



Lok & Tender leer ... bereit für Neues

Bild 14

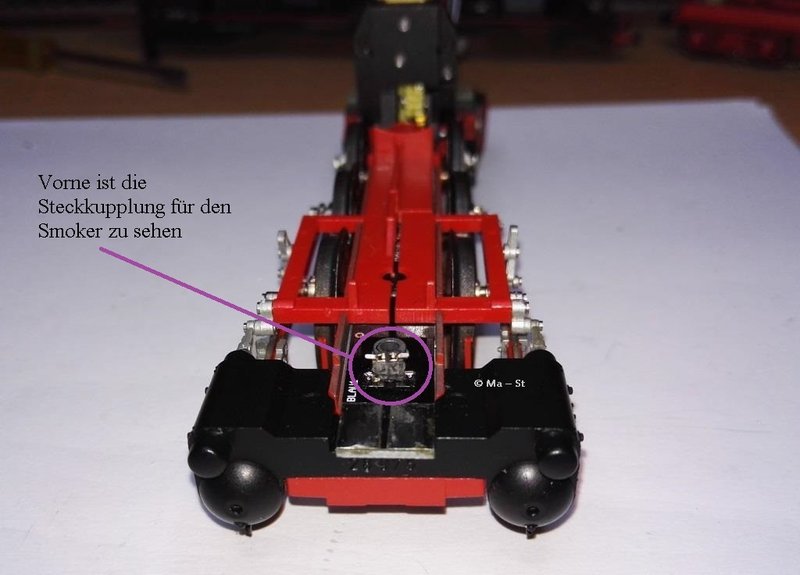

Lok-Platine eingebaut mit Anschluss zB. für einen Smoker

Bild 15

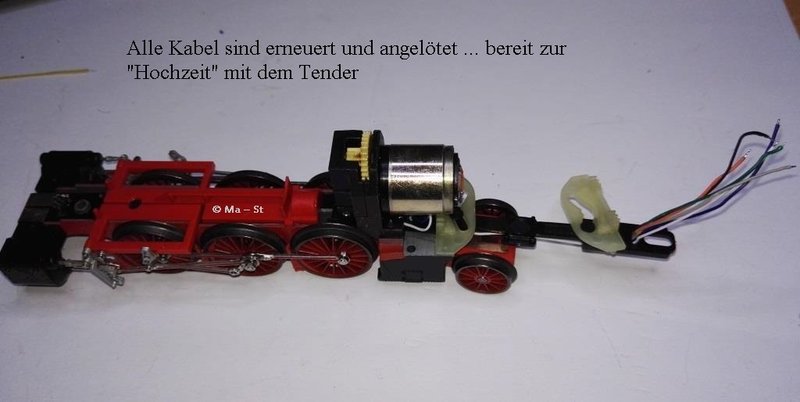

Bereit zur Hochzeit von Lok und Tender

Bild 16



Passprobe von Sound-Decoder, Platine und Tenderfahrwerk

Bild 17



Die Technik von der Seite

Bild 18



Tender mit aufgesetztem Gehäuse und LokSound V4 von ESU

Bild 19

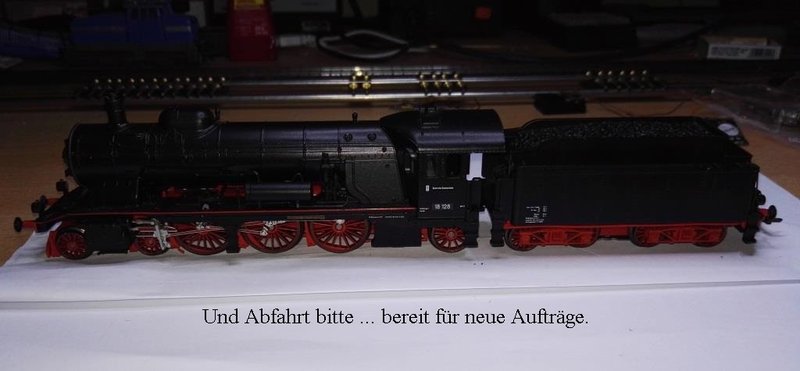

Abfahrt bitte ... bereit für neue Aufgaben

Für die Widerstände und Kondensatoren wurde folgende SMD-Bauteile eingesetzt:
F0 F R0/F BF 0603 4,7 KΩ für Licht vorne
F0R RO/R BF 0603 4,7 KΩ für Licht hinten
AUX1 R1 BF 0605 0 Ω für den zB. Smoker
AUX2 R2 BF 0605 0 Ω für die Roco digital Kupplung
AUX3 noch nicht bestückt
Aux4 noch nicht bestückt
C1 BF 0603 100 nF für die Entstörung des Motors

Der Sound für meine 18.1 ist der Gleiche wie der für meine württembergische „C“ und stammt vom Stummi-Forumskollegen „Sledge“. Ein herzliches DANKE dafür!



So nun hoffe ich das meine Arbeit bei Euch findet Beachtung findet und Ihr Spaß beim lesen diese Umbaus hattet.

Anerkennung oder auch Kritik werden gern angenommen

Und wenn jemand Interesse hat kann er sich ja per PN melden.

Die Rechte an den Bildern liegen bei mir ;-)
