Hallo Modellbahner,

wieder mal ein Umbaubericht von mir. Diesmal eine Me 146 von Piko (den Bericht kann man auch auf alle anderen BR 146 oder BR 185 übertragen). Die Lok ist aber nicht meine, sie wurde auf Wunsch eines Kunden mit SMD LEDs und einem ESU LokPilot (um ein getrenntes Einschalten des Lichtes auf jeder Lokseite zu ermöglichen) umgebaut.

Da sich die Lok wenig von der BR 189 unterscheidet bzw. die BR 189 wenig von der BR 185 / BR 146 kann man praktisch auf den Umbaubericht BR 189 von Piko zurückgreifen. Lediglich die Lichtfunktionen werden weniger, aber der Einbau ist identisch. In den Lichtleiterträger werden die weißen und roten LEDs paarweise eingeklebt (das obere Licht erhält dabei nur eine weiße LED).

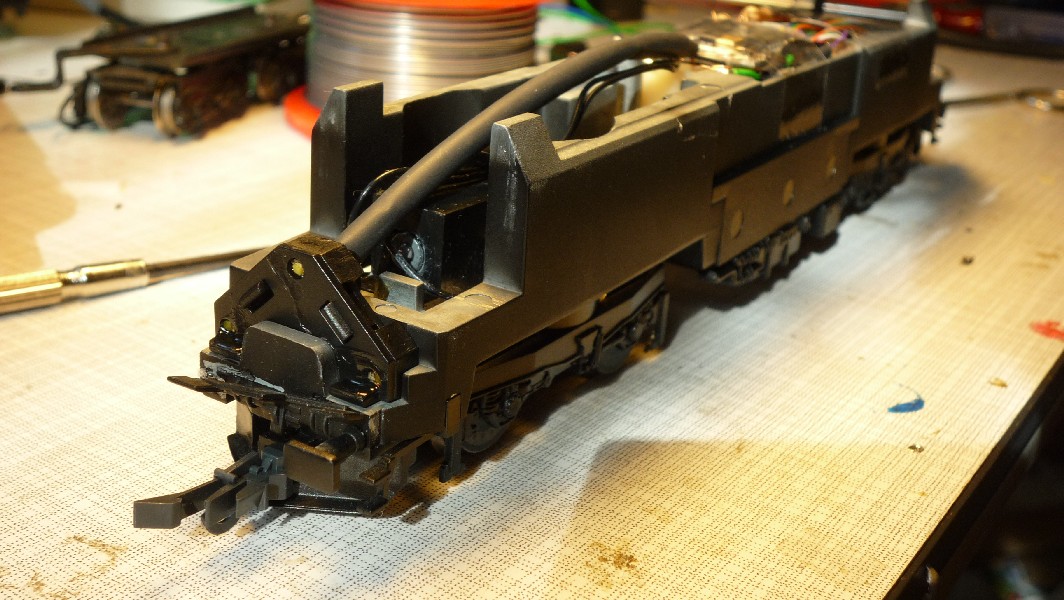

Die vielen einzelnen Drähte werden mit einem Schrumpfschlauch geschützt.





Die Kupferlackdrähte werden zur zentralen Platine geführt und dort angelötet.



Die Lichtleiter für das Fernlicht werden abgedeckt, damit dort das Licht nicht durchscheint.



Das war's auch schon. Licht weiß:



Licht rot:



Die Schäden an der Front stammen natürlich nicht von mir. Die Lok kam in einem etwas lädierten Zustand bei mir an.

Der Nachbau dieses Umbaus folgt auf eigene Gefahr! Ich übernehme keine Haftung bei Schäden!

Gruß

Dominik

Sehr nett

Nun brauchst du nur das LED-anzeige zu beleuchten

Da es nicht meine ist und es der Auftrag nicht war, mache ich mir dazu keine Gedanken

Licht weiß Licht rot

Rot leuchtet durch weiß ? Liegt das am Foto oder ist das in realitas auch so und wenn ja, kann man das optisch trennen?

Rot leuchtet durch weiß??? Was meinst du damit

Ist doch logisch, die rote LED leuchtet durch das selbe Austrittsloch wie die weiße, da bei den Piko Hobby Modellen das entsprechende Austrittsloch mit roter Farbe bepinselt ist.

Hä? Also Leute ich verstehe jetzt gar nichts mehr. Da ist nirgsnds was mit roter Farbe bepinselt. Falls es dich wundert, dass das rote Licht durch das selbe Loch wie das weiße Licht leuchtet, so ist das vorbildgerecht, da durch die inneren Löcher die Fernscheinwerfer leuchten (siehe meine BR 189 von Piko).

Ich könnte schwören, dass bei meinem Herkules die inneren Leuchten rot bepinselt sind

Ist das ein Herkules?

Bei meiner 218 von Piko,die ich mit rotem licht ausgerüstet habe ist das auch so,also jetzt das die Inneren Löcher rot bepinselt wurden(von Piko).

Leute! Ihr müsst mal die gleichen Loks vergleichen. Während es viele Loks gibt, die für rot und weiß unterschiedliche Austrittslöcher gibt (BR 143, BR 218, TGV) gibt es auch einige Loks, die für weiß und rot das ein und selbe Austrittloch haben (BR 189, Hercules, BR 111).

Mach mal nicht so ein Fass auf, mein Lieber

Ich kann ja nicht von einem Hercules ausgehen, wenn hier eine 146 umgebaut wird! Wenn du schreibst, dass dein Hercules angemalte rote Lichter hat, ist das ja schön und gut, dann wunder dich doch aber nicht, dass bei der 146 die Lichter nicht rot angemalt sind, weil sie eine andere Anordnung hat. Das hat nichts mit "Fass aufmachen" zu tun, sondern ist einfach mal Tatsache.

ja Dominik du hast viel Ahnung, meine Hochachtung!!!!!!
MfG MY 1101

Ich habe nur auf die Ausgangsfrage von BJA geantwortet, der gefragt hat, ob das so richtig ist.

Zitat

---

Gepostet von BJA
Rot leuchtet durch weiß ? Liegt das am Foto oder ist das in realitas auch so und wenn ja, kann man das optisch trennen?

---

Das hat nichts mit "Ahnung" zu tun. So, und jetzt fahren wir wieder runter und gut ist.

Ganz deiner Meinung

Es zweifelt keiner an Tatsachen, Dominik. Aber den aggressiven Unterton können wir uns sparen, nicht?

Ich war in dem ganzen Thread nicht einmal aggresiv. Ist halt das Problem am Internet. Die Emotionen beim schreiben kann man halt dem anderen schlecht übermitteln. So werden Postings wohl falsch aufgefasst

wenn du meinst.
