Tag auch!

Auf Wunsch eines Kunden sollte ich in eine BR 143 von Roco LEDs statt Glühlampen einbauen.

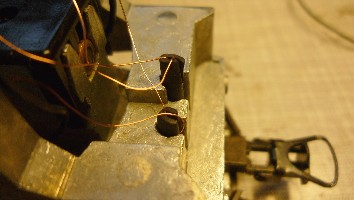

Jede Seite muss eine rote und eine weiße LED tragen. Es werden LEDs der Baugröße 0603 verwendet, die in einen geschrumpften, einseitig durchgeschnittenen Schrumpfschlauch gesteckt werden. Sie halten so klebefrei und sind gegen das Chassis isoliert.





Das war's auch schon. Licht weiß:



Licht rot:



Der Nachbau folgt auf eigene Gefahr! Ich übernehme keine Haftung bei Schäden!

@ Auftraggeber: Paket geht morgen raus.

Gruß

Dominik

Dein Auftraggeber ist nicht zufällig JörgS.Ich vergesse Gesichter und Geburtstage aber nie einen Schienentrabi (BR143) besitzer

Die Roco Beleuchtung ist schon zimlich schummrig vorallem das Rot. Werde meine aber trotzdem so lassen. Die Märklin is bei mir mehr im Einsatz und da ist das Licht um weiten besser.

Trotzdem schöner Umbau das ergebniss mit LED's kann sich sehen lassen.

[ Editiert von Kohli am 02.08.09 15:33 ]

Hi Dom,
schöner Umbau
Habe auch noch eine BR 143, deren Beleuchtung noch geändert werden muss, ich werde dich gegebenfalls anschreiben.

Noch einen schönen Sonntach!
Sascha

[ Editiert von tech am 02.08.09 15:49 ]

Was hast'e den für ein Widerstand vor den Led's gesetzt?

Gruss Hubertus

Grützi!

Danke für die löblichen Worte Hoffe Jörg gefällt es (damit ist die Frage auch geklärt ).

@ Hubertus: 1500 Ohm. Nehme ich so gut wie immer.

Gruß

Dominik

Hallo

Sehr Tolle Arbeit, Dominik GUT gelungen.

DANKE schon im Voraus sagt Jörg

Hallo Jörg,

bin ich froh. Lok müsste morgen da sein, habe ich gestern verschickt.

Gruß

Dominik

für alle die eine Ähnliche lok auch Digital umrüsten hier noch ein Tipps:

Wenn ihr einen Decoder mit einer zusätzlichen Funktion habt... dann sei euch diese Seite empfohlen - habs bei meiner 143 gemacht - allerdings leutchen bei ihr noch birnchen - soll vllt. mal auf gelbstichige LED umgebaut werden...

http://www.hp-pfeiffer.de/digi_umbau1/dc...nittstelle.html

Zitat

---

Gepostet von EMST
soll vllt. mal auf gelbstichige LED umgebaut werden...

---

Bitte was? Also warmweiße LEDs bitte gerne, aber bloß keine pissgelben!

@ EMST

Du kannst ja weiße LEDs nehmen und ihnen dann nach der selben Methode wie es Modellbauseven hier gemacht hat gelbliches Licht entlocken

Hallo Dominik.
Wo hast Du bitte diese LED`s her? Sind die von der Fa.Respotec ? Da beziehe ich SMD-LED her. Danke für Antwort.
Viele Grüße Götz

Also Namen von den Firmen kenne ich nicht. Ich ersteigere meistens über Ebay in größeren Mengen und habe dann Vorrat. Daher weiß ich auch nicht, woher die gerade verbauten LEDs stammen, weil ich die meistens schon vor einem Jahr gekauft habe.

Zitat

---

Gepostet von Dominik B

Zitat

---

Gepostet von EMST
soll vllt. mal auf gelbstichige LED umgebaut werden...

---

Bitte was? Also warmweiße LEDs bitte gerne, aber bloß keine pissgelben!

---

gelbstichig nicht gelb weil wenn man sich ne Glühbrine genauansieht ist das licht ja eher warmweiss sprich gelbstichig Pissgelb mmm ja würde zum rest des Fuhrparks passen
