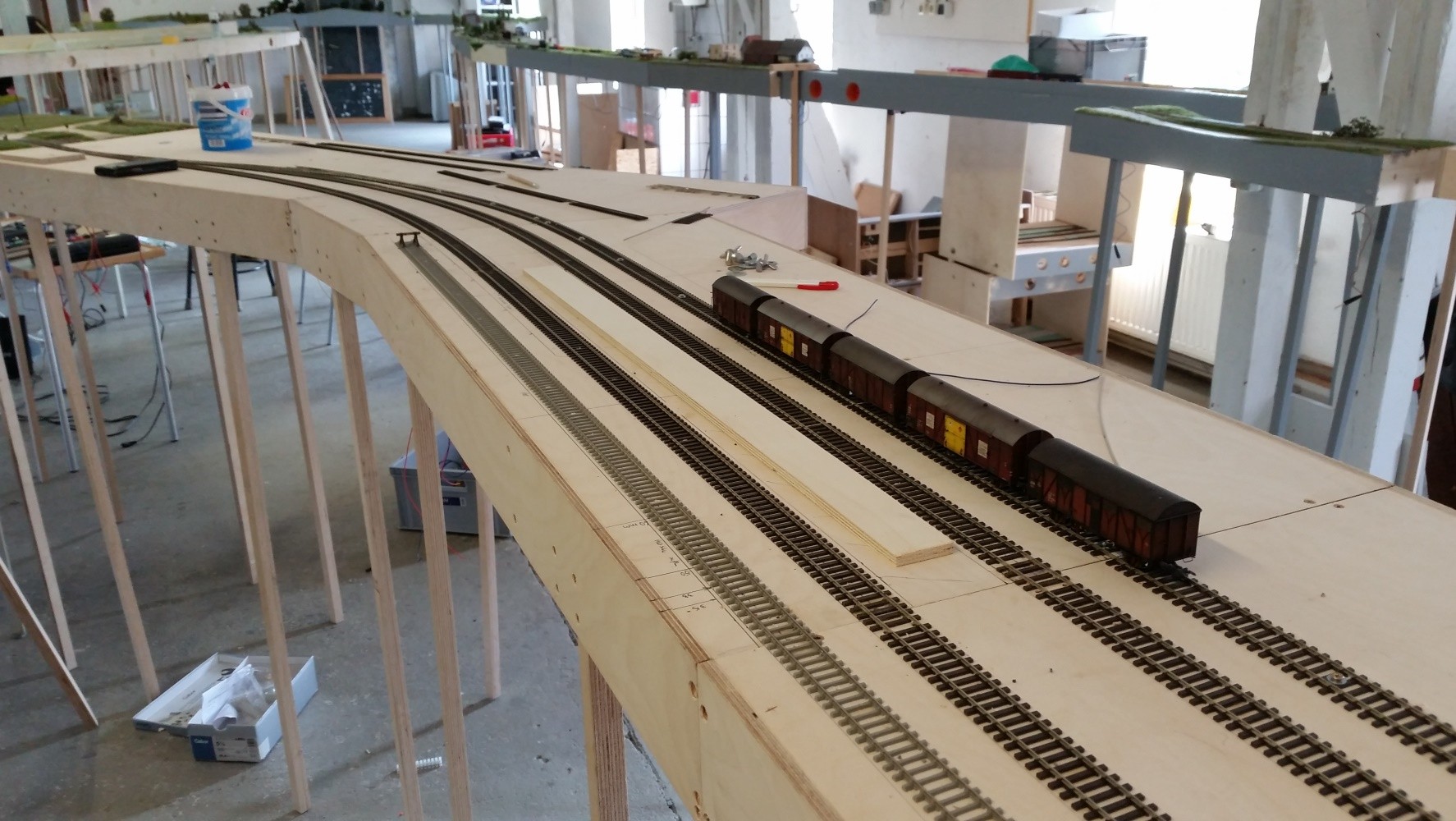

Zitat von MichaB im Beitrag #33 Gleis 1 und 4 liegen komplett und haben schöne Nutzlängen.... Irgendwie gefällt mir die Einfahrt nicht so recht, hier bin ich für Vorschläge offen
Sieht so aus, als wäre die Linksweiche auf das im Plan ganz rechte Segment gewandert, oder? Falls ja, dann vermutlich wegen der Nutzlängen?
Ehrlich gesagt würde ich es auch so lassen. Ich finde es sieht auch so sehr gut aus.
Zitat von outatime im Beitrag #40 ............Die Einfahrt würde ich so lassen, das Bild im flachen Winkel lässt die Bogenweiche sicher deutlich enger wirken, als sie es tatsächlich ist. Man sieht ja auch beim Vorbild sehr häufig leicht gebogene Weichen, es ist auch keine S-Kurve zu sehen, zumindest sieht es so aus als ob ein kurzes gerades Stück dazwischen ist.
in der Tat sieht es auf dem Foto enger aus als es tatsächlich ist. Die Wagen laufen sowohl über Gleis 1 als auch dem Stumpfgleis sehr "geschmeidig".
@Jörg:
ZitatSieht so aus, als wäre die Linksweiche auf das im Plan ganz rechte Segment gewandert, oder? Falls ja, dann vermutlich wegen der Nutzlängen?
Das ist richtig erkannt. Es gibt noch eine bzw. zwei kleinere Detailänderungen zum ursprünglichen Plan, auf die jedoch Micha eingehen sollte oder eben nicht ;-) Ich verrat's nicht.......
es gab weitere Basteltage bei Felix, gerstern konnte ich einen ganzen Tag arbeiten. Die nächsten vier Wochen habe ich Mittwochs immer frei, und werde diese an Lödderitz weiterbauen.
In H0 ist der Gleisbau für Ausbaustufe 1 abgeschlossen.
Zwei Segmente habe ich mit nach Hause genommen, um H0e und die Elektrik machen zu können.
Zusammen mit Dominik haben wir die H0e Gleise gelegt. Wir haben beim Bau etwas umgeplant, so dass nun eine Rechtsweiche fehlt. Glücklicherweise baut uns Walter (Walter Völklein alias Weichenwalter) kurzfristig noch eine zusätzliche Weiche.
erst müssen ein paar Kabel ran...
dann passt Dominik die Weichen ein...
Nun kann er nicht mehr meckern, dass der Gleisbau Mist is
Das Ergebnis dann:
In H0 wurde die erste Weiche angeschlossen, und der Arduino programmiert. Das funzte dann relativ schnell, und der erste Zug konnte in Lödderitz einfahren!
Nun geht es weiter mit der Elektrik, ich hoffe dass ich die Segmente 2&3 diese Woche elektrisch fertig stellen kann.
aber auch nur, weil mir Gleisbau so viel Spaß macht. Und in der Tat ist das für mich ziemlich blöd gelaufen. Wenn nun ein Fahrzeug in der Einfahrt entgleist wird es immer heißen ich habe scheiße gebaut
Habe auch noch etwa 70 Bilder von dem Wochenende und schaue mal dass ich die Bilder diese Woche auf die Berichte verteile.
Bei LDDZ 1.0 haben die "vielen Köche" der Suppe bekanntlich nicht so gut getan. Bei der Neuauflage macht das einen wesentlich koordinierteren und professionelleren Eindruck. Beeindruckend, mit welchem Tempo das voran geht. Scheint eine Punktlandung zu werden. Weiter so!
Klasse Micha. Schaut ganz toll aus der Bahnsteigbereich, so wie wir uns das überlegt haben. Hast du schon einen Rolltest gemacht? Wenn du es Hardcore mäßig testen willst: Schub mit Rollwagen, Pendelzugwagen und Lupo. Dann fährt alles drüber
und wieder ein Basteltag vorbei. Da ich gestern frei hatte, konnte ich den ganzen Tag basteln, und habe mein Ziel sogar übererfüllt!
Elektrisch ist der Bahnhof komplett fertig, ich muss nun lediglich noch die schon eingebauten Weichenantriebe verkabeln und programmieren, das is ne Sache von Segunden! (Man klicke https://www.youtube.com/watch?v=LoRzNFzVmJs zum Verständnis )
Beweise?
Diesmal bewegte Bilder:
erster Schmalspurzug
und zurück
Eine Regionalbahn fährt auf Gleis 1 ein
Und natürlich auch ein paar Bilder vom Bau:
die letzte H0e-Weiche wurde eingebaut und die Gleise fixiert
Auf Wunsch der PG Fahrplan wurde das Güterschuppengleis noch gelegt
von der Bedienerseite aus gesehen
um mal eine Vorstellung zu bekommen, wie es dann mit Ladestraßengleis wirkt
Nächste Woche werden dann noch die Transportkisten und der Kasten fürs Stellpult gebaut. Und ein bisschen Rollmaterial testen muss ich auch noch.
Nachdem ich heute einen Blick auf Teile von Lödderitz werfen konnte, muss ich sagen "Hut ab". Das wird richtig gut! Bin gespannt wie weit Micha bis Suhl noch kommt... Hab ihn auch gar nicht lange aufgehalten.
ein letztes Update vor dem großen Treffen next week:
Gestern war wieder Basteltag, der ganz im Zeichen der Weichen stand:
Die Weichen sind ja soweit alle schon verdrahtet und die Arduinos programiert, nun geht es an die Betätigung. Dazu wurde wieder Löcher in die Seitenwände gesägt (oder gebrannt, je nach dem ). Diese wurden mit 3mm Aluzweischichtplatten (aus dem Werbebedarf) abgedeckt, und mit Tastern (sog. Vandalismustaster) versehen.
Taster für die ortsgestellten Weichen
danach noch fix verkabeln
Geht!
Später wurde dann noch der Kasten fürs Stellpult gebaut, und die Deckplatte eingepasst, hier noch mit dem Alten Plan, der neue wird noch gedruckt.
Stellpult
Mein Arbeitsplan bis zum Treffen hats noch in sich, zu tun sind noch folgende Sachen:
- 6 Tasterplatinen fürs Stellpult löten - Stellpult bohren - 3 Weichen an den Arduino anschließen und programmieren - Verbindung von den Segmenten zum Stellpult herstellen
Dank Felix gibts auch gespachtelte und gestrichene Kästen.
Nächste Woche ist nochmal Basteltag, aber es müssen auch noch Transportkisten gebaut werden. Es wird heiß....
