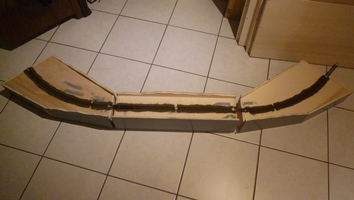

derzeit baue ich an einer aus drei Segmenten bestehenden schmalen Modulgruppe, die in erster Linie für den Türdurchgang in der Rhön gedacht ist. Die Endbreite sind die standardmäßigen 30 cm. In der Mitte verjüngt sich das Gebilde bis auf 15 cm. Diese Breite habe ich in der Rhön ermittelt und für passabel gefunden. Ich möchte nämlich trotzdem Landschaft gestalten, da mir der abrupte Landschaftsbruch in der Mitte des Arrangements nicht so zusagt. Die beiden Bögen haben je einen Winkel 45° und können somit optional mit z.B. Henrys Bögen auf 90° erweitert werden.
Die Kästen sind schnell gebaut, mit dem nötigen Werkzeug und CAD sind auch die Gährungsschnitte gut und ohne viel Nachbearbeitung erledigt. Am Ende haben die Kästen exakt die Abmessungen wie sie geplant wurden. Trotzdem werde ich das Gebilde abschließend vermessen und die Zeichnung dahingehend optimieren.
Auf die Durchgangsseite soll eine Natursteinmauer kommen. Auf die gegenüberliegende Seite ein Hang. Daher sind dort die Seitenwände auch in einer Wellenform abgesägt, um etwas Topographie darstellen zu können.
Die Module sind bereits geschottert. Nun können die Gleisenden verlötet und Anschlusskabel angelötet werden.
Leider bin ich zwischendurch versehentlich auf Enter oder was auch immer gekommen und der Beitrag stand schon drin. Ich habe ihn daher nachträglich natürlich bearbeitet. Oder denkt ihr etwa ich stelle die Bilder einfach nur so rein? Was glaubt ihr denn von mir? Ich konnte ja nicht ahnen, dass ihr so schnell antwortet.
das hätte ich auch nicht anders erwartet. Sonst hätte ich den Bau auch gleich wieder einstellen können Aber all zu viele Aufbaumöglichkeiten von der Grundstruktur her gibt es für die Rhön nicht, daher war mir klar, dass wir sowas eigentlich benötigen. Weil mit 30 cm Breite durch die Tür plus deine H0 Minis, da können dann nur so Martins durch, welche die Statur eines Spargels haben
mal abgesehen vom speziellen Anwendungsfall "Rhön" ergeben die drei Segmente zusammen einen 90-Grad-Bogen. Wie groß wären die Schenkellängen bei dieser Betrachtungsweise?
Zitat von Dominik B im Beitrag #7 das hätte ich auch nicht anders erwartet. Sonst hätte ich den Bau auch gleich wieder einstellen können
:-) Ich war schon am Grübeln, wie ich das löse, wo doch Marcels Minis nicht mehr zur Verfügung stehen und da sehe ich in der Modulliste dieses schnuckelige kleine rote H0e-Modul -- und alles war gut.
Zitat Aber all zu viele Aufbaumöglichkeiten von der Grundstruktur her gibt es für die Rhön nicht, daher war mir klar, dass wir sowas eigentlich benötigen. Weil mit 30 cm Breite durch die Tür plus deine H0 Minis, da können dann nur so Martins durch, welche die Statur eines Spargels haben
Das ist wahr. Eng ist es zwar immer noch, ich denke aber, dass da auch Erwachsene durchpassen werden.
Oh, da musst du mal warten. Ich kann heute Abend die Zeichnung der Segmente online stellen. Da sind die Maße drin. Die beiden Bögen müssten eigentlich von den Abmessungen so sein wie die von Henry, mal abgesehen von den Verjüngungen. Aber Winkel und Radius sollten identisch sein, also 45° 700 mm. Die Gerade ist glaube ich 60 cm lang. Diese Gruppe kann man natürlich auch, da kein landschaftlicher Bruch entsteht, abseits des Türdurchgangs an anderen Treffen verbauen.
@ Frank
Genau In der Modulliste dürfte das Modul schon seit letztem Jahr Rhön sein, weil ich es gleich danach geplant habe (es war ja irgendwie abzusehen, dass das mit Marcels leider nicht mehr wird), aber mit Bauen habe ich nun erst jetzt angefangen. Fahrfertig bis dahin wird es allemal.
@ Henry
Ob es als Tauchmodul geeignet ist wage ich zu bezweifeln. Irgendwo müssen ja schon noch paar Beine hin und dann denke ich, dass da die Timmelschlucht einfach besser geeignet ist. Aber danke schon mal für dein Lob. Bin selber gespannt, was ich da noch so drauf zaubern kann. Etwas mehr als nur Bäume, Büsche und Gras wollte ich schon drauf machen. Aber auch nicht zu viel, sonst wirkt es überladen.
Warum lötest du nach dem Schottern und schotterst nicht komplett wenn alles fertig ist? Ist es nicht auch leichter ein Kabel von unten an das Schienenprofil zu löten, wenn man selbiges umdrehen kann?
Zitat von Westhafen im Beitrag #12Warum lötest du nach dem Schottern und schotterst nicht komplett wenn alles fertig ist? Ist es nicht auch leichter ein Kabel von unten an das Schienenprofil zu löten, wenn man selbiges umdrehen kann?
Jeder hat so seine Art. Kann man natürlich auch machen, bei einfachen Streckenmodulen gehe ich mal so und mal so vor. Ich verklebe das Gleis direkt mit dem Schotterkleber und da tue ich mich mit dem Positionieren und Ausrichten einfacher, als wenn da unten ein Kabel runterhängt, dass ich dann durchs Loch fädeln muss. Na, es wäre auch kein großer Umstand, da gebe ich dir Recht, aber diesmal habe ich es eben so gemacht. Löten kann man so übrigens auch. Warum auch nicht. Die Enden auf Messingschrauben muss man ja auch so löten und kann das Gleis nicht umdrehen.
Heute habe ich jedenfalls die Anschlussleitungen angelötet, die Enden auf Schrauben gelötet und die Gleise passend gekürzt.
Die schmalen Seiten werden mit 2 Flügelschrauben befestigt. Die Löcher haben 70 mm Abstand, werden ja ohnehin nicht mehr anderen Modulen verschraubt.
Danach wurden die Schienenprofile rostig angemalt.
Moin Dom, schönes Projekt, aber das Modul wiegt doch fast nichts, da brauchst du doch nicht so viele Beine, dass man es nicht mehr als Tauchmodul verwenden kann.
Revell (matt) 83 ist richtig, verwende auch ich. Viele Grüße Christian
-Wenn man klug ist, ist es leicht Dummheit vorzutäuschen, das Gegenteil ist schon schwieriger!
natürlich braucht man nicht viele Beine, aber drei Minimum. Geplant hatte ich ein Bein in die Mitte der Geraden und je ein Bein außen an die Bögen, dann käme ein Dreibein bei raus und würde zumindest halbwegs stehen. Festigkeit gibt es dann im Verbund. Ich würde für ein Tauchmodul wirklich eher die Timmelschlucht bevorzugen oder im schlimmsten Fall ein gerades Modul bauen, das wie dieses Modul in der Breite verschmälert wird und dann auch gekürzte Seitenprofile hat. Dieses Modul besitzt ja die selbe Tauchtiefe wie andere Module auch und ist nur in der Breite schmäler. Hat also kaum Vorteile gegenüber einem herkömmlichen Modul.
