nachdem das Abitur nun vorbei ist , kann ich mich nun wieder mehr dem Hobby widmen. In den letzten Wochen entstand ein Modell des DBmq-Steuerwagens in Versuchslackierung. Da Piko diese exotische Variante wohl nie bringen wird, bleibt nichts anderes übrig, als selbst aktiv zu werden. Als Ausgangsmodell habe ich einen günstigen Hobby-Wagen (#57685) verwendet, auch wenn diese qualitativ den älteren Classic-Wagen unterlegen ist. Zu beachten ist, dass aufgrund der abweichenden Zahl an Klappfenstern die deutlich häufigeren braun-grauen Wagen nicht als Grundlage verwendet werden können.
Ich habe mich beim Umlackieren am Zustand von ca. 1984 orientiert. Im Modelleisenbahner 7/2014 ist ein Foto aus eben jenem Zeitraum zu sehen, das den Wagen - ohne seitliches DR-Logo - ohne Piktogramme - mit großer, weißer Kontrastfläche und - mit weißen Batteriekästen zeigt.

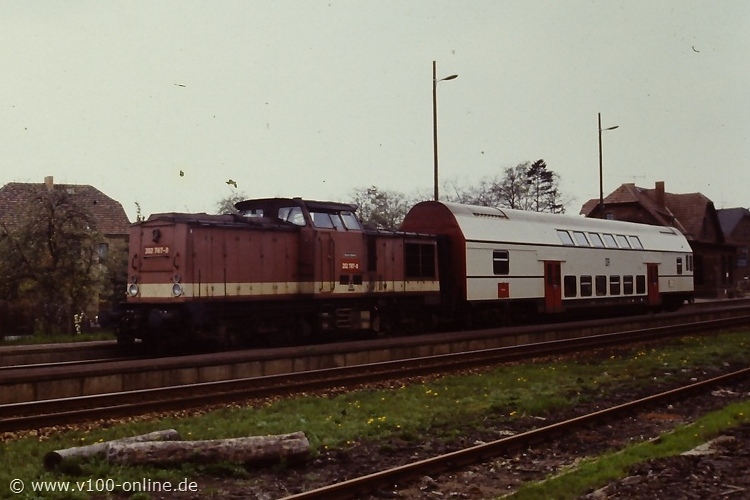

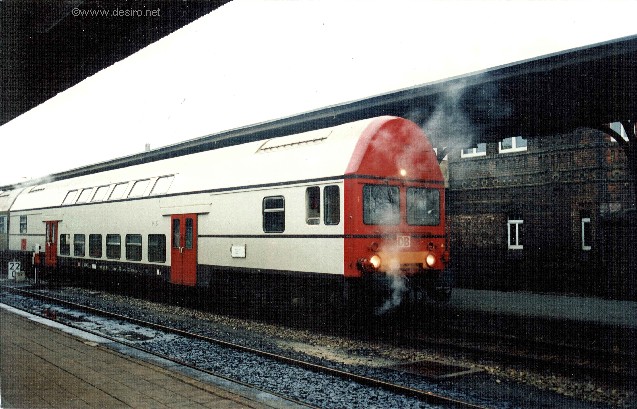

Vergleichsfotos, auf denen sich der Wagen in Details unterscheidet, gibt es u. a. hier:
Der Wagen fuhr noch bei der DB AG in dieser, allerdings leicht veränderten, Versuchslackierung und wurde zum 28.1.1998 modernisiert. Nach seinem Ausscheiden aus dem Betriebsbestand wurde er im Juni 2012 zerlegt.
Außerdem mussten die Fenstereinsätze mit schwarzen und silbernen Lackmalstiften nachgezogen und dann vorsichtig mit Klarlack versiegelt werden. Verwendet habe ich "brilliant painter" von Marabu, Ergebnisse mit anderen Marken (z. B: Edding) waren weniger erfreulich. Auch das Toilettenfenster bekam seinen weißen Anstrich.
Für die Regenrinnen, Batteriekästen usw. hatte ich von früheren Projekten noch die entsprechenden Decal-Zeichnungen übrig und brauchte sie nur nachzubestellen.
Damals hatte ich auf gleiche Art und Weise ein paar Hobby-Senftöpfe aufgebessert. Hier beide Steuerwagen nebeneinander:
Bei der einfarbigen Inneneinrichtung wurden Fußboden und Trennwände farblich abgesetzt, außerdem habe ich die Sitze selbst in einem etwas weniger kräftigen Farbton lackiert. Zusätzlich bekam der Wagen noch meine Beleuchtungsplatinen, mit denen auch in den Zwischengeschossen und hinter den Einstiegen die selbe Helligkeit herrscht. Über eine stromführende Kupplung versorgt der Funktionsdecoder (Zimo MX685) weitere Wagen mit Energie. Außerdem kann der Steuerwagen nun auch den "Lokführergruß" (Aufblenden der rechten, unteren Lampe) darstellen.
Die LED-Leisten sind selbst am PC entworfen und dann im Auftrag gefertigt worden. Soweit ich mich erinnere, hat es damals eine komplette Ferienwoche gedauert, bis alles passte.
Die Kabel sind für den Anschluss der unteren Platine und für die Kupplung.
Im Sinne einer gleichmäßigen Helligkeit habe ich über jeder Sitzgruppe eine separate LED (SMD 1206) vorgesehen:
Ich hoffe, der Umbau gefällt. Fragen beantworte ich natürlich gerne.
Viele Grüße, Oli
„Gib jedem Tag die Chance, der schönste deines Lebens zu werden.“ (Mark Twain)
Schön gemachte Neulackierung, auch die Sache mit den Decals ist sehr durchdacht. Um das ganze abzurunden, würde ich an der Front noch ein paar Farbkorrekturen durchführen (einfach mal mit den Vorbildfotos vergleichen). Die Tritte an der Front hat Piko auch vergessen. Weiterhin sind die Scheinwerfergläser sehr dunkel, da ist Abhilfe möglich. Die Mühe mit den Sitzen würde ich mir nicht machen, da ist eh kein Fenster. Was mir noch einfällt: den Bahnräumer könntest Du für einen richtigen Steuerwagen noch nachbilden.
Ansonsten kannst Du gern weitere Umbauten hier einstellen, so was sehe ich immer wieder gern!
Ja aber Licht und wenn man schräg rein sieht, sieht man es vielleicht doch. Kenne das Vorbild übrigens aus meiner Ausbildungszeit in Cottbus, ne Zeit lang hatte ein Scherzkeks ein "Fahrschul"magnetschild an die Front gepappt. Das Vorbild hatte übrigens mal 3 verschiedene Logos, die Roten waren aber nur angeklebte Folie und hielten nicht richtig. Auf allen Bildern, die ich von dem Wagen kenne, sind Piktogramme neben den Türen meist aber fast unscheinbar.
Klasse Umbau! Das wäre ein Fahrzeug was mir (in der DB AG-Version) auch gefallen würde. Ein besonderes Lob bekommst du für die Fenstereinsätze. Ich besitze 3 Stück der aktuellen verkehrsroten Hobby-DBuz, welche ja leider ebenfalls unbedruckte Fensterbänder haben. Ich habe die bei meinen Wagen mit einem silbernen Edding angemalt, aber das sieht bei weitem nicht so gut aus wie bei dir.
danke für Eure netten Kommentare. Die Sitze werde ich wahrscheinlich nicht ändern, beim nächsten Wagen wäre das aber eine Überlegung wert. Ich denke, die normalen grünen Wagen hatten auch die Längssitze? Im MEB ist leider nur die Variante, die Piko nachgebildet hat, von innen zu sehen. Bei den Piktogrammen war ich mir auch unsicher, habe sie aber lieber erstmal weggelassen. Wenn ich irgendwann mal die Version mit orangenen Balken mache, kommen da aber auf jeden Fall die Piktogramme drauf. Ansonsten stimmen bei dem Wagen aber auch die seitlichen Griffstangen und die Regenrinnen über den Türen nicht.
Zu den Fenstern: Verwendet habe ich die Stifte in einer Stärke von 0,8 mm (Kennzeichnung EF-bedeutet wohl extra fein), dünnere habe ich nicht gefunden. Entscheidend ist, dass sich die Farbe mit einem weichen Zahnstocher wieder entfernen lässt, wenn sie (insbesondere am mittleren, silbernen Steg) etwas verläuft. Desshalb sahen auch meine Versuche mit Eddings nicht sehr gut aus. Natürlich muss man im Gegenzug mit Klarlack versiegeln, ich habe Mr. Metal Primer verwendet. Mit etwas Übung klappt diese Lösung eigentlich ganz gut.
Stephan, welche Farbkorrekturen meinst Du genau? Auf diesem Foto Link fallen mir nur die Blitze und der orange Balken auf, beides ist aber auf dem Foto im MEB anders. Danke für den Tipp mit dem Bahnräumer und den Trittstufen, das werde ich noch ändern, wenn mir eine Lösung einfallt. Bei den Scheinwerfern denke ich im Moment an ein kurzes Stück Lichtleiterkabel, welches man dann von außen weiß lackieren könnte (ähnlich der Roco V100).
Martin, hast Du vor auch einen Wagen so zu lackieren?
Viele Grüße, Oli
„Gib jedem Tag die Chance, der schönste deines Lebens zu werden.“ (Mark Twain)
Zitat von Knolps im Beitrag #10Die Sitze werde ich wahrscheinlich nicht ändern, beim nächsten Wagen wäre das aber eine Überlegung wert. Ich denke, die normalen grünen Wagen hatten auch die Längssitze? Im MEB ist leider nur die Variante, die Piko nachgebildet hat, von innen zu sehen.
Alle DBmu/DBmq hatten im Oberstock über den Türen eine Längssitzbank. Als die Wagen modernisiert und dort ein Fenster eingebaut wurden kamen dort zwar Einzelsitze aber auch längs hin. Hat mit der Zwischendecke die dort höher ist zu tun.
Respekt ! Saubere Arbeit. Und wenn ich lese, dass du gerade dein ABI gemacht hast. das lässt einiges für die Zukunft an schönen Modellen von dir erwarten. Mach weiter so !
Zitat von Knolps im Beitrag #10Martin, hast Du vor auch einen Wagen so zu lackieren?
Auf absehbare Zeit erst mal nicht. Dafür habe ich zu viel zu tun und auch bei der MoBa gibt es einige Sachen die noch erledigt werden müssen (beispielsweise in eben jene DBuz noch Decoder und am Steuerwagen die Frontbeleuchtung einbauen)
Hallo Oli, Den Steuerwagen hattest du ja schon bei DSO gezeigt. Die Lackierung ist dir sehr gelungen. Sieht sehr ordentlich aus. Mir gefällts. Du kannst gern noch mehr Bilder zeigen. Ist die Lackierung aus der Dose oder Airbrush? Die LED beleuchtung ist interessant. Gibts die als Bausatz oder fertsch? Ich hab mir auch einen dabbuzfa 760 in verkehrsrot und einen in Mintgrün gebaut, von daher weiss deinen Aufwand zu schätzen.
die Lackierung ist mit Airbrush gemacht. Verwendet habe ich die Farben von RST (Weinert), weil Eilita keine TGL-Farben anbietet. Mit der Dose habe ich überhaupt keine Erfahrung. Leider habe ich im Moment nicht die Möglichkeiten, einen 760er oder 777er Steuerwagen selbst zu bauen. Deiner sieht aber echt gut aus! Die LED ist eine Eigenentwicklung von mir bzw. uns und wurde im Auftrag gefertigt. Von daher gibt es die weder als Bausatz noch als Fertigvariante irgendwo zu kaufen.
Übrigens gab es auch Wagen mit Reihensitzanordnung im Oberstock, nur der Vollständigkeit halber.
Viele Grüße, Oli
„Gib jedem Tag die Chance, der schönste deines Lebens zu werden.“ (Mark Twain)
Reihensitze hatten nur die ersten beiden Prototypen. Da waren dann aber auch andere, grössere Batteriekästen (fehlte eine Treppe vom Einstieg zum Mittelstock) und Lüfter auf dem Dach verbaut.
Das ist eine wunderschöne Arbeit von dir. Mir gefällt es. Die saubere Lackierung und die Ausführung der Lichtleisten sind sehr schön geworden. Da darf ich auf weitere Umbauten nur hoffen!
ich hole das Thema mal hoch. Ich habe mir gerade den aktuellen Spielemax-Modellbahnkatalog angeschaut. Dort wird als Exklusivmodell von Piko mit der Artikelnummer 681-73019 ein Set aus einem senffarbener DBmu und eben dem 25-13 153 und zwar in diesem Zustand angekündigt. Leider ist das Set mit 99 Euro nicht ganz günstig. Hoffentlich sind die Wagen daher nicht auch noch vereinfacht wie die Wagen aus dem Hobby-Sortiment.
Hallo, da bei Spielemax ein Doppelstocksteuerwagen aus der Hobbyserie von Piko mit 54,99 gelistet ist und ein Sitzwagen mit 44,99 wird das wohl darauf hinauslaufen. Hatte das Set auch schon im Auge und hab mich mal mit dem Verkäufer unterhalten. Da auch keine Beleuchtung in der Katalogbeschreibung aufgeführt ist, ist er zu dem Schluss gekommen das es die Hobbyausführung wird. Mal sehen was da kommt.
huch, das ist ja schon wieder ewig her, dass ich diesen Beitrag hier geschrieben habe. Schön, dass es diesen Wagen nun endlich auch serienmäßig zu kaufen gibt. Besonders freut mich, dass Spiele-Max nicht genau die gleiche Ausführung bringen will, wie ich damals gemacht habe. Unter der Nummer 73020 wird übrigens noch ein 2er-Set Doppelstockwagen angeboten (ist nicht im Spiele-Max Katalog, sondern nur im Piko Shop zu finden). Ich hoffe ja, dass es sich dabei um zwei weitere Rehbraune Dostos mit Dampfheizung handelt, die dann zu dem anderen Set passen. Eigentlich wollte ich diese Variante irgendwann einmal selbst machen, aber wenn Piko mir da zuvor käme, wär's schon nicht schlecht.
Interessant ist auch noch, ob Piko die abweichende Beschriftung bei den ersten Doppelstockwagen berücksichtigen wird. Bei dem 25-13 153 (und der gesamten Lieferserie) war nämlich die Gattungsbezeichung unterhalb der Wagennummer angebracht, nicht wie bei Pikos Senftöpfen dahinter. Auf meinen Fotos oben kann man das gut erkennen. Ob Hobby oder Classic ist mir eigenlich relativ egal. Die Fensterrahmen schaffe ich mitlerweile ganz gut selbst, und die fehlende Beschriftung habe ich schon vor Jahren nachgezeichnet. Da ist noch genug übrig geblieben. Was mich eher stört ist der Preis für einen Hobbywagen.
Falls übrigens jemand die Decal-Bögen als Vorlage zur Ergänzung der Hobbywagen haben möchte, kann er sich gerne bei mir melden.
Viele Grüße, Oli
„Gib jedem Tag die Chance, der schönste deines Lebens zu werden.“ (Mark Twain)
