Hallo,

kürzlich habe ich eine Roco V 90 erstanden. Die Fahrleistungen sind super, die Beleuchtung bestand aber nur aus einem mit der Fahrrichtung wechselnden 3-Licht Spitzensignal, das von einer kleinen Glühlampe erzeugt, und mit einem Lichtleiter verteilt wurde.
Als LEDs habe ich ultrahelle rote, und warm-weiße SMD-LEDs verwendet. Die Glühlampen werden mit 15 V Gleichspannung gespeist. Dort werden die LEDs angeschlossen. Aus 15 V errechnete ich einen Vorwiderstand von 650 Ohm. Die Lichtausbeute war gewaltig. Deswegen erhöhte ich den Widerstand schrittweise auf 2200 Ohm, wobei ich die LEDs im Parallelbetrieb anschließe.

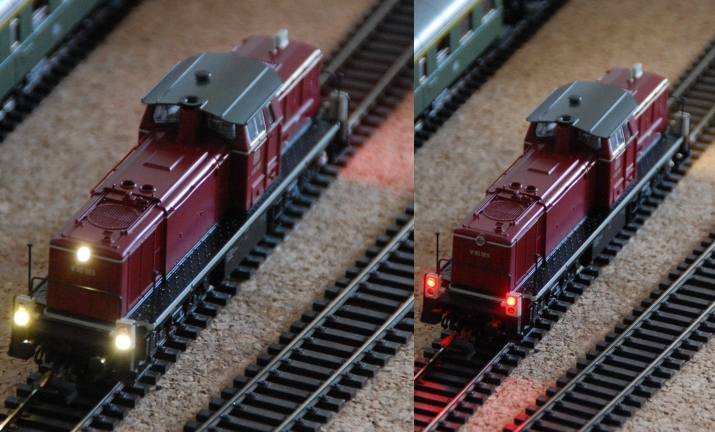

Die Front-LEDs und die Schlusslichter der anderen Seite sind jeweils verbunden, und wechseln damit mit der Fahrrichtung.

Nachtrag: Die Schlusslichter sind eindeutig zu hell. Sie erinnern mich eher an Bremslichter, als an Rücklichter. Ich werde den Widerstand von 2200 auf 4700 Ohm erhöhen - aber nicht mehr heute.

Betreff: Beleuchtung V()

Lieber 'Kaputnik' und Anderen,

ich fand das Bericht wo du schreibst die Beleuchtung des Roco V90 67874 angepasst zu haben. Ich habe den gleichen Lok mit nur ein Spitzensignal. Kannst du mir ausführlich beschreiben wie du diese Arbeit gemacht hast, vielleicht mit Fotos?

Ich würde mich unheimlich freuen dies Hilfe zu bekommen, damit auch mich dieser Umbau gelingt.

Wenn Sie hier auf Links zu eBay klicken und einen Kauf tätigen, kann dies dazu führen, dass diese Website eine Provision erhält.

Hallo DonPepe,

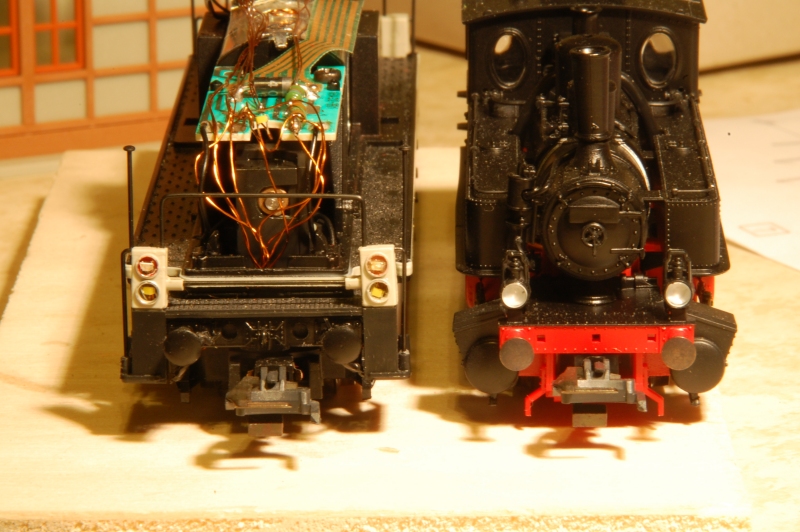

links im Bild ist die V90. Ich habe aus den beiden Scheinwerfern den transparenten Lichtleiter entfernt, und SMD-LEDs eingebaut. Oben sitzen die roten LEDs, unten die weissen. Ich verwende dabei ultrahelle, weiße LEDs. Diese gibt es z.B. in der Bucht (Werbung: Link), oder hier. Das Anlöten der Drähte ist recht mühsam, da die SMD-LEDs nur 1 * 1,5 mm gross sind. Kokologo bietet aber auch LEDs mit bereits angelöteten Drähten an.
Dies war mein erster Beleuchtungsumbau, der aus der Nähe betrachtet nicht sehr sauber aussieht. Die rechte Lok habe ich erst kürzlich umgebaut. Die Scheinwerfer habe ich von hinten mit einem 1,5 mm Bohrer angebohrt und dort die LEDs eingeklebt. Sie sind fast nicht zu erkennen. Das nächte Bild zeigt die Lok auf meiner Anlage.

Danke vielmals. Werden die Drähte dort angelötet wo die Glühbirne auch angelötet sind, auch im Digitalbetrieb?

Das frage ich um sicher zu sein das der Lichtwechsel auch wirklich statt findet.

Gr. Jos

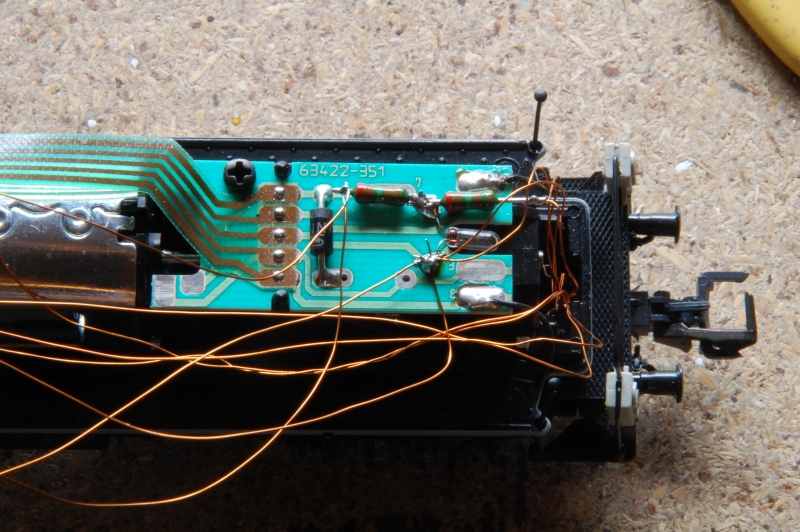

Ja, die Drähte werden an der Glühbirne angelötet. Im 1. Bild ist das schön zu erkennen. Die Birne habe ich später entfernt.

An der vorderen Glühbirne habe ich die beiden weissen LEDs der vorderen Scheinwerfer und die beiden roten der hinteren Scheinwerfer angelötet. An der hinteren Glühbirne habe ich die beiden weissen LEDs der hinteren Scheinwerfer und die beiden roten der vorderen Scheinwerfer angelötet.

Hallo Jos,

je nach Decoder kannst du beispielsweise auch den Wechsel des roten Schlusslichts an F0 hängen und die weißen Spitzenlichter an F1 und F2. Dann kannst du Rangierlicht schalten (spitzenlicht auf beiden Seiten an) und beim Betrieb im Zug das rote Schlusslicht ausschalten.
Dazu müsstest du aber auch die Platine der Lok ändern oder entfernen und Kabel verlegen.

Falls du bei sowas Fragen hast, dann mach einfach einen eigenen Thread mit deinem Decodereinbau bzw. Bleuchtungsumbau auf. (Oder hier weiter...:rolleyes dann wird dir sicher geholfen.

Viele Grüße und viel Erfolg!

Jörg
